Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: RoHS
Modellnummer: HB6605NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Stück, kostenlose Proben
Preis: $0.09-$1.85
Verpackung Informationen: Rohrkartonpaket
Lieferzeit: Ungefähr 3 Tage
Zahlungsbedingungen: TT, Net30/60/90 Tage
Versorgungsmaterial-Fähigkeit: 5000K-PCS/Monat
Kurvenverhältnis: |
1CT: 1CT |
Isolationsspannung: |
1500 VAC |
Datenrate: |
1000base-t |
Montagestil: |
Tht |
Betriebstemperatur: |
0 zu +70°C |
Anzahl der Kanäle/Ports: |
Quad-Port |
Teilenummer: |
HB6605NL |
Länge: |
29,00 mm |
Breite: |
26,50 mm |
Höhe: |
13.00mm |
Kurvenverhältnis: |
1CT: 1CT |
Isolationsspannung: |
1500 VAC |
Datenrate: |
1000base-t |
Montagestil: |
Tht |
Betriebstemperatur: |
0 zu +70°C |
Anzahl der Kanäle/Ports: |
Quad-Port |
Teilenummer: |
HB6605NL |
Länge: |
29,00 mm |
Breite: |
26,50 mm |
Höhe: |
13.00mm |
| Attribut | Wert |
|---|---|
| Übersetzungsverhältnis | 1CT:1CT |
| Isolationsspannung | 1500 VAC |
| Datenrate | 1000BASE-T |
| Montageart | THT |
| Betriebstemperatur | 0 bis +70°C |
| Anzahl der Kanäle/Ports | Quad-Port |
| Teilenummer | HB6605NL |
| Länge | 29,00 mm |
| Breite | 26,50 mm |
| Höhe | 13,00 mm |

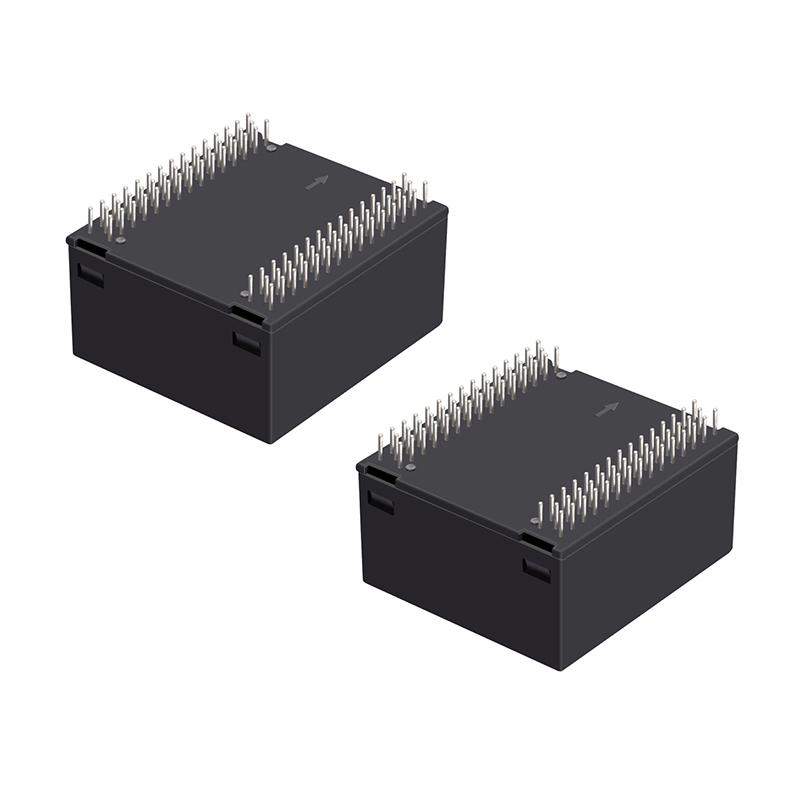

Das HB6605NL ist ein Quad-Port-1000BASE-T-Ethernet-Magnetmodul, das für Hochleistungs-Netzwerkanwendungen entwickelt wurde. Es unterstützt Datenraten von bis zu 1 Gbit/s und integriert vier Kanäle mit einem Übersetzungsverhältnis von 1CT:1CT und bietet eine Isolation von 1500 VAC, um die Signalintegrität und den Systemschutz zu gewährleisten.
Mit Unterstützung für 4-Paar-PoE+ bis zu 60 W (600 mA pro Paar) ermöglicht es eine effiziente Stromversorgung zusammen mit der Datenübertragung und ist somit ideal für Anwendungen wie Enterprise-Switches, industrielle Zugangspunkte, IP-Kameras und andere PoE-fähige Geräte.
Das HB6605NL wurde mit robusten Materialien wie einem duroplastischen Kunststoffgehäuse mit der Bewertung UL 94V-0 und einem Kupferlegierungs-Leiterrahmen gebaut und bietet eine stabile Leistung und die Einhaltung der IEEE 802.3- und RoHS-Standards, wodurch eine langfristige Zuverlässigkeit in anspruchsvollen Umgebungen gewährleistet wird.
| Parameter | Details |
|---|---|
| Teilenummer | HB6605NL |
| Beschreibung | MOD, QUAD, 1GPP, 1:1, 4PPoE 60W, 88Pin THD NPB, TU |
| Datenrate | 1000BASE-T (Gigabit Ethernet) |
| Anzahl der Kanäle/Ports | Quad (4 Ports) |
| Isolationsspannung | 1500 VAC (Pri:Sec) |
| Übersetzungsverhältnis | 1CT:1CT |
| Medienseitige Induktivität (@100 kHz/0,1 V) | ≥ 350 µH |
| Einfügedämpfung (dB Max) | [Typische Ethernet-Spezifikationskonformität] |
| Rückflussdämpfung (dB Min) | [Konform mit IEEE 802.3-Standards] |
| PoE-Unterstützung | 4-Paar-PoE+ (bis zu 60 W), 600 mA pro Paar |
| Temperaturbereich (Betrieb) | 0°C bis +70°C |
| Temperaturbereich (Lagerung) | -25°C bis +85°C |
| Montageart | Durchsteckmontage, Wellenlöten 260°C/5s (max.) |
| Konformität | IEEE 802.3, RoHS-konform |
| Gehäusematerial | Duroplast, Schwarz |
| Material-Entflammbarkeitsklasse | UL 94V-0 |
| Leiterrahmenmaterial | Kupferlegierung |
| Beschichtung | Zinn galvanisch abgeschieden über Nickel |
| Oberfläche | Mattes Zinnlot |
