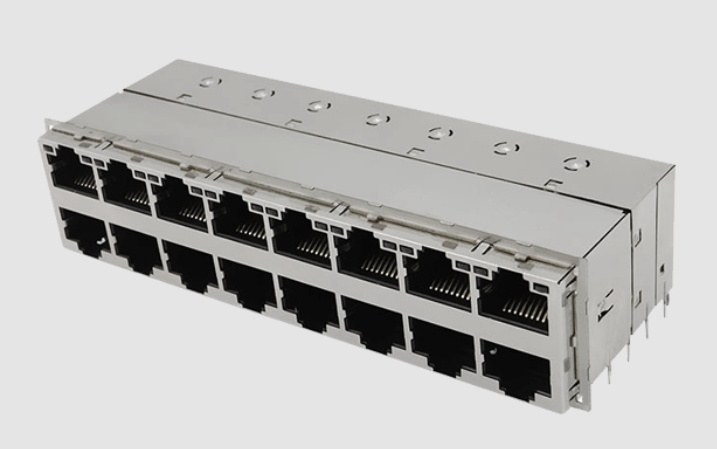

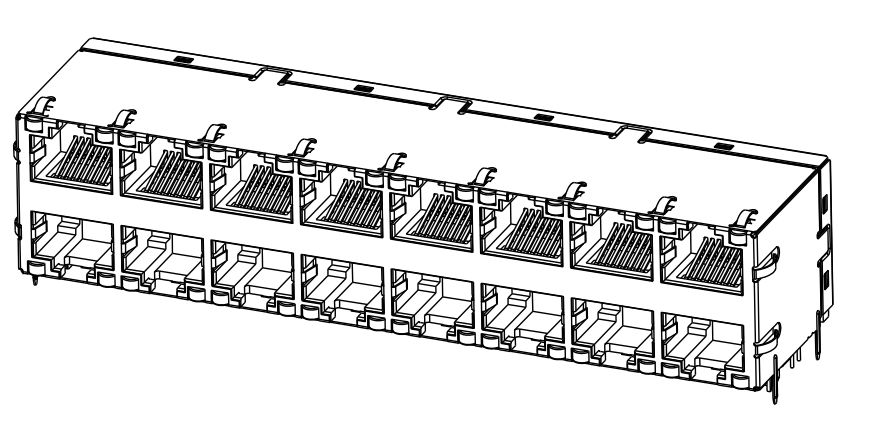

1-1840870-4 Integriertes Steckermodul RJ45 2x8 Ports mit LEDs

Die1-1840870-4 MagJackist ein leistungsstarker, 2x8 gestapelter RJ45-Anschluss mit integriertem Magnet, der1000BASE-T Gigabit Ethernet-Anwendungen.Diese für Zuverlässigkeit und Effizienz konzipierteIntegriertes Steckverbindermodul (ICM)ist ideal für Netzwerkgeräte, Server und Kommunikationsgeräte geeignet, die ein kompaktes Design und eine überlegene Signalintegrität erfordern.Aufgestapelte Konfiguration, kompakter Fußabdruck und zuverlässige elektrische Leistung, ist die 1-1840870-4 RJ45 2x8 eine ausgezeichnete Wahl fürNetzwerkschalter, Router, Server, industrielle Ethernet-Systeme und Telekommunikationsanwendungen.

• Einsetzungsverlust (IL):≤ 1 dB (0,5-100 MHz)
• Rückkehrverlust (RL):≥ 18 dB (0,5-40 MHz)
• Überspannung des Geräusches:≥ 35 dB (0,5-100 MHz)
• Verhältnis zur Ablehnung des gemeinsamen Modus (CMRR):≥ 30 dB (0,5-100 MHz)
• Isolationsspannung:2250 VDC (maximal) bei 500 V/s, alle angeschlossenen Ports

• Portkonfiguration:2x8 gestapeltes Layout, optimiert für hohe Dichte Designs.
• Datenrate:Unterstützt1000BASE-T Gigabit Ethernetmit Rückwärtskompatibilität auf 10/100BASE-T.
• Magnetische Leistung:100Ω Impedanz, 350uH OCL Minimum, 1:1 Drehverhältnis bei allen vier Paaren, um die Signalintegrität und EMI-Unterdrückung zu gewährleisten.
• LED-Anzeiger:Die zweifarbigen (grüne/gelbe) LEDs geben für jeden Hafen eine klare Verbindung und den Aktivitätsstatus an.
• Bauwesen:
  • Gehäuse: Schwarzer Thermoplast, UL 94V-0 für Flammenbeständigkeit.
  • Schild: Messing, Nickel, vorplattiert mit Zinn-Lötzeilen für langlebige Haltbarkeit.
  • Kontakte: Phosphorbronz mit Goldbeschichtung für langfristige Zuverlässigkeit.
• EMI-Tabs:Ein integriertes Design verbessert die elektromagnetische Kompatibilität.
• Umweltschutz:Betriebstemperaturbereich von 0°C bis +70°C, RoHS-konform, halogenfrei.
• Isolationsspannung:Bis zu 2250VDC für eine erhöhte Sicherheit.
