Produkt-Details
Place of Origin: CHINA
Markenname: LINK-PP
Zertifizierung: UL,ISO,ROHS,REACH
Model Number: 2250742-1
Zahlungs-u. Verschiffen-Ausdrücke
Minimum Order Quantity: Free samples
Preis: verhandelbar
Packaging Details: Tray
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4200K-PCS/Month
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |
Type: |
RJ45 Connector with Integrated Magnetics |
Part Number: |
2250742-1 |
PoE: |
N-PoE |
LEDs: |
GY/GY |
Mounting: |
Through Hole Mount |
Compliant: |
RoHS |
Operating Range: |
0 °C to +70 °C |
Port Configuration: |
Stacked |

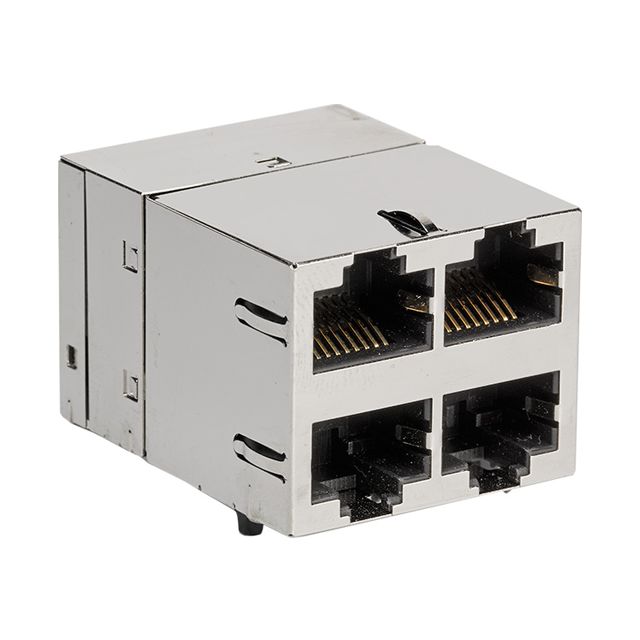

Die2250742-1ist einmit einer Leistung von mehr als 10 Wfür2.5GBASE-T Ethernet-AnwendungenEs zeigtintegrierte Magnetik,Doppelfarbige LEDs (grün/gelb)für die Angabe von Verbindungen und Aktivitäten undDurchlöcheranbauKonfiguration für eine zuverlässige PCB-Befestigung.
Dieser Anschluss wurde entwickelt, um eine hohe Signalintegrität, eine hervorragende EMI-Schutzleistung und RoHS-Konformität zu bieten. Er ist ideal für Netzwerkgeräte der nächsten Generation wie Switches, Router, Server,und industrielle Kommunikationssysteme. Das Produkt entsprichtUL 94V-0-Norm für Entflammbarkeitund unterstütztWellenlösungmit einem Höchstwert von 260°C.
Allgemeine Informationen
| Parameter | Spezifikation |
|---|---|
| Teilnummer | 2250742-1 |
| Portkonfiguration | 2x2 (auf Stapel) |
| Typ der Montage | Durch-Loch |
| Höhenprofil | Ausgleich |
| Betriebstemperatur | 0°C bis +70°C |
| RoHS-konform | - Ja, das ist es. |
| Empfohlene Lötung | Wellenlöten (260°C max für 10 Sekunden) |
Elektrische und magnetische Leistung
| Parameter | Spezifikation |
|---|---|
| Ethernet-Standard | 2.5GBASE-T |
| Drehverhältnis (Chip-zu-Kabel) | 11 (alle vier Paare, bidirektionale) |
| Impedanz | 100 Ω |
| Einheitliche Antriebe | 350 μH Min @ 100 kHz, 0,1 Vrms, 8mA Gleichspannungsverzögerung |
| Rückkehrverlust (RL) | ≥ 18 dB (140 MHz) |
| Einfügungsverlust (IL) | ≤ 1,0 dB (1100 MHz) |
| Isolationsspannung | 2250 VDC für 60 Sekunden (alle angeschlossenen Ports) |
◆ RoHS-konform
◆UL 94V-0 Brandfähigkeit
◆geeignet für Wellenlösungen
