RJ45 2X2 2250741-1 Rechtswinkel Rechtswinkelunterstützung 100W 4PPoE

Spezifikationen von RJ45 2X2 2250741-1:

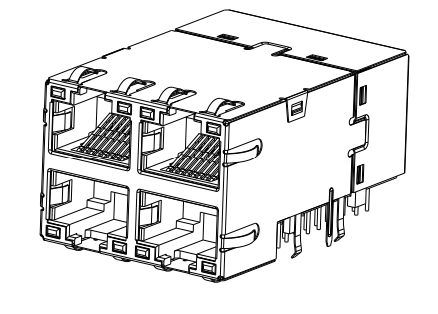

2250741-1 Zeichnung

2.5G 4PPoE-Schaltung:

Hauptmerkmale:

• Integriertes Design:Das herausragende Merkmal ist die Integration des RJ45-Anschlusses und der Ethernet-Magnetik (Transformatoren und Drosseln) in ein einziges, kompaktes Modul.
• Hochgeschwindigkeitsdatenrate:Es ist für die Unterstützung von 2.5GBASE-T-Ethernet ausgelegt und gewährleistet damit eine hohe Netzwerkleistung.
• Hochleistungs-PoE:Das Gerät unterstützt 100W 4-Pair Power over Ethernet (4PPoE), wodurch es vernetzte Geräte wie Hochleistungs-Wireless Access Points, IP-Kameras und LED-Beleuchtung mit erheblicher Leistung versorgen kann.
• Kompatibilität mit Industriestandards:Diese ICMs sind so konzipiert, dass sie mit den wichtigsten Ethernet PHYs (physikalischen Schichtgeräten) von Herstellern wie Broadcom kompatibel sind.die die Modernisierung bestehender Konstruktionen erleichtern kann.
• Haltbarkeit und Zuverlässigkeit:Mit Merkmalen wie robustem Design und einem Betriebstemperaturbereich, der für verschiedene Umgebungen geeignet ist, sind diese Steckverbinder für Zuverlässigkeit konzipiert.Sie werden auch in der Regel 100% hi-pot getestet in der Produktion.

Schlüsselfunktionen:

• SignalkonditionierungDie integrierten Magneten sind entscheidend für die Aufrechterhaltung der Signalintegrität bei der Hochgeschwindigkeitsdatenübertragung.
• EMI-Suppression:Eine Hauptfunktion des MagJack RJ45 2x2 ist die Unterdrückung elektromagnetischer Störungen.die für die Erfüllung der EMV-Anforderungen (elektromagnetische Verträglichkeit) von entscheidender Bedeutung ist.
• Elektrische Isolierung:Die Magneten bieten eine galvanische Isolation, die vor Kurzschlüssen und Spitzenspannungen schützt.
• Komponenten und Platzreduzierung:Durch die Kombination von Steckverbinder und Magneten verringert das ICM die Anzahl der Komponenten auf der Leiterplatte (PCB).die wiederum wertvolle Plattenfläche spart und den Design- und Montageprozess vereinfachen kann.
• Stromversorgung (PoE):Das Modul erleichtert die Übertragung von Strom über das Ethernet-Kabel und dient entweder als Stromversorgungsgerät (PSE) oder als angetriebenes Gerät (PD).
