Produkt-Details
Place of Origin: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Model Number: 7498111123
Zahlungs-u. Verschiffen-Ausdrücke
Minimum Order Quantity: 50/500/1000
Preis: verhandelbar
Packaging Details: Tape
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4600K.PCS/Month
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |

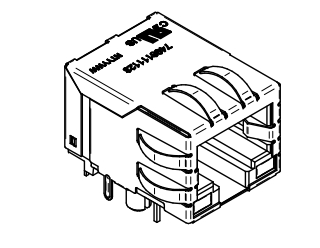

Die WE-RJ45LAN-Serie 7498111123 RJ45-Anschlüsse mit integrierter 1000BASE-T-Magnetik sind für die nahtlose und effiziente Integration in Ethernet-Schnittstellen konzipiert. Das Modell 7498111123, das speziell für das Through Hole Reflow (THR)-Löten entwickelt wurde, kombiniert einen RJ45-Anschluss mit einem integrierten Transformator und einer Gleichtaktdrossel. Dieses kompakte Design ist etwa 50 % kleiner als diskrete Magnetiklösungen, wodurch wertvoller Platinenplatz gespart und gleichzeitig die Einhaltung der Standards IEEE 802.3 und IEC 62368-1 gewährleistet wird.
| Parameter | Spezifikation |
|---|---|
| Induktivität (L) | 350 µH min (100 kHz / 100 mV / 8 mA) |
| Isolationsprüfspannung (Viso) | 2250 VDC |
| Einfügedämpfung (IL) | -1 dB max (1–100 MHz) |
| Rückflussdämpfung (RL) | -16 dB min (1–30 MHz) -14 dB min (30–60 MHz) -12 dB min (60–80 MHz) -10 dB min (80–100 MHz) |
| Übersprechen (CT) | -33 dB min (1–60 MHz) -30 dB min (60–80 MHz) -30 dB min (80–100 MHz) |
| Gleichtaktunterdrückung (CMRR) | -33 dB min (1–30 MHz) -30 dB min (30–60 MHz) -30 dB min (60–80 MHz) -30 dB min (80–100 MHz) |
| Übersetzungsverhältnis | 1:1 |
| Datenrate | 1000BASE-T |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | -40°C bis +85°C |
| Lagerbedingungen (in Originalverpackung) | < 40°C; < 75% RH |
| Feuchtigkeitsempfindlichkeitsgrad (MSL) | 1 |
| Steckzyklen | 750 Zyklen |
| Komponente | Material / Beschichtung |
|---|---|
| Kunststoffgehäusematerial | Thermoplastisches LCP, Schwarz |
| Entflammbarkeitsklasse | UL94 V-0 |
| Abschirmungsmaterial | Messing |
| Abschirmungsbeschichtung | 30µ" Nickel |
| Kontaktmaterial | Phosphorbronze |
| Kontaktbeschichtung | 30µ" Gold über 50µ" Nickel |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
