Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: RoHS compliant
Modellnummer: 7498111001A
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Stück, kostenlose Proben
Preis: $0.21 - $0.7
Verpackung Informationen: Tray
Lieferzeit: ungefähr 3 Tage
Zahlungsbedingungen: TT, NET30/60/90 Tage, Western Union
Versorgungsmaterial-Fähigkeit: 20 000 Stück pro Woche
Teilenummer: |
7498111001A RJ45 LAN-Transformator |
OCL: |
350 µH min |
Kurvenverhältnis: |
11 (Tx), 1 (Rx) |
Einfügedämpfung: |
-1,0 dB max. |
Grundmaterial: |
Ferrit |
Kontaktbeschichtung: |
100% Zinn mit Nickel |
Kontaktgebiet: |
15µ" Goldbeschichtung |
Gehäuse: |
Thermoplast |
Schild: |
50 µ" Nickel über 0,008" Kupferlegierung |
UL 94V-0: |
Wohnungsförderung |
Teilenummer: |
7498111001A RJ45 LAN-Transformator |
OCL: |
350 µH min |
Kurvenverhältnis: |
11 (Tx), 1 (Rx) |
Einfügedämpfung: |
-1,0 dB max. |
Grundmaterial: |
Ferrit |
Kontaktbeschichtung: |
100% Zinn mit Nickel |
Kontaktgebiet: |
15µ" Goldbeschichtung |
Gehäuse: |
Thermoplast |
Schild: |
50 µ" Nickel über 0,008" Kupferlegierung |
UL 94V-0: |
Wohnungsförderung |

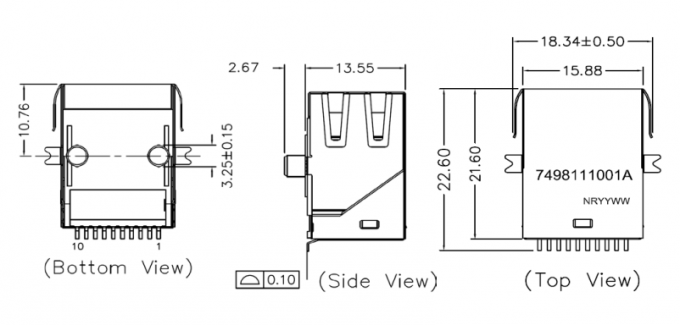

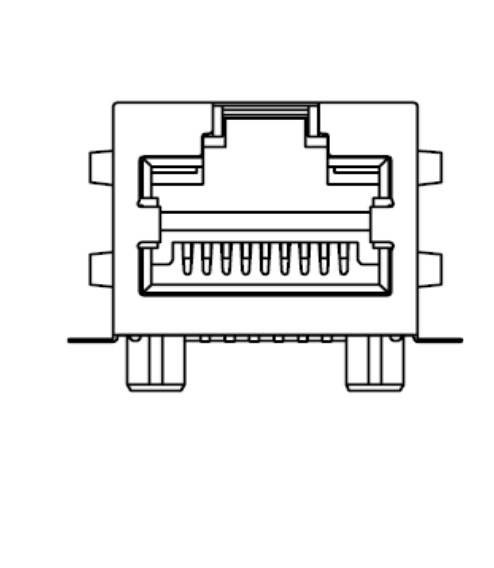

| Parameter | Wert |
|---|---|
| Teilenummer | 7498111001A |
| Typ | 1000BASE-T MagJack |
| Beschreibung | 1000Base-T RJ45-Steckverbinder mit integriertem Transformator |
| PoE-Unterstützung | Nein |
| Ports | 1 |
| Tab-Richtung | Oben |
| LED | Keine LED |
| Auto MDIX | Ja |
| Betriebstemperatur. | -40 °C bis +85 °C |
| Anwendung |
IEEE 802.3ab konform für 1000Base-T |

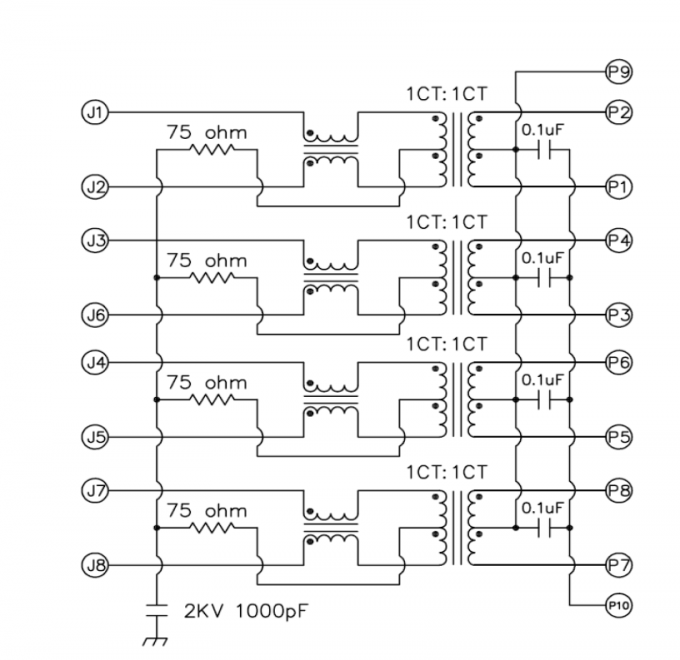

| Parameter | Spezifikation |
|---|---|
| Induktivität (OCL) | 350 µH min @ 100 kHz, 100 mV, 8 mA DC-Bias |
| Übersetzungsverhältnis (TR) | 1:1 (TX), 1:1 (RX) @ 100 kHz / 100 mV |
| Einfügedämpfung (IL) | -1,0 dB max (1–100 MHz) |
| Rückflussdämpfung (RL) | -18 dB min (1–30 MHz) -15 dB min (30–60 MHz) -12 dB min (60–80 MHz) -10 dB min (80–100 MHz) |
| Gleichtaktunterdrückung (CMR) | -35 dB min (1–30 MHz) -30 dB min (30–100 MHz) |
| Nebensprechen (CT) | -37 dB min (1–30 MHz) -32 dB min (30–60 MHz) -27 dB min (60–100 MHz) |
| Hi-Pot-Testspannung | 1500 Vrms, 1 min |
Der 7498111001A LAN-Transformator ist für Gigabit-Ethernet (1000BASE-T) Netzwerkschnittstellen konzipiert. Er bietet Signalentkopplung, Impedanzanpassung und Rauschunterdrückung zwischen dem Ethernet-PHY und dem RJ45-Steckverbinder und gewährleistet eine zuverlässige Hochgeschwindigkeits-Datenübertragung in Netzwerkausrüstung.
Typische Anwendungen sind Ethernet-Switches, Router, Netzwerkkarten (NICs), industrielle Ethernet-Geräte und eingebettete Netzwerksysteme.
Der 7498111001A ist für 1000BASE-T Gigabit-Ethernet konzipiert und unterstützt 1-Gbps-Datenübertragung über Twisted-Pair-Kupferkabel wie Cat5e oder Cat6.
Dieser Standard wird häufig in Rechenzentren, Unternehmensnetzwerken und industriellen Ethernet-Geräten verwendet.
Ein LAN-Transformator (Ethernet-Magnetik) erfüllt mehrere wichtige Funktionen in Ethernet-Schnittstellen:
Diese Funktionen tragen zu einer stabilen und standardkonformen Ethernet-Kommunikation bei.
Ja. Der 7498111001A LAN-Transformator ist für die Zusammenarbeit mit Gigabit-Ethernet-PHY-Transceivern konzipiert, die 1000BASE-T unterstützen. Er kann in Ethernet-Schnittstellendesigns integriert werden, bei denen Magnetik zwischen dem PHY und dem RJ45-Steckverbinder erforderlich ist.
Ingenieure sollten Impedanz-, Übersetzungsverhältnis- und Layoutrichtlinien überprüfen, um eine optimale Kompatibilität zu gewährleisten.
Der 7498111001A WE-RJ45LAN-Transformator wird häufig verwendet in:
Sein kompaktes Design macht ihn für hochdichte Netzwerkhardware geeignet.
Ein LAN-Transformator verbessert die Signalqualität durch:
Diese Merkmale sind unerlässlich für die Aufrechterhaltung einer zuverlässigen Gigabit-Ethernet-Kommunikation über Kupferkabel.
