Produkt-Details
Place of Origin: GuangDong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO

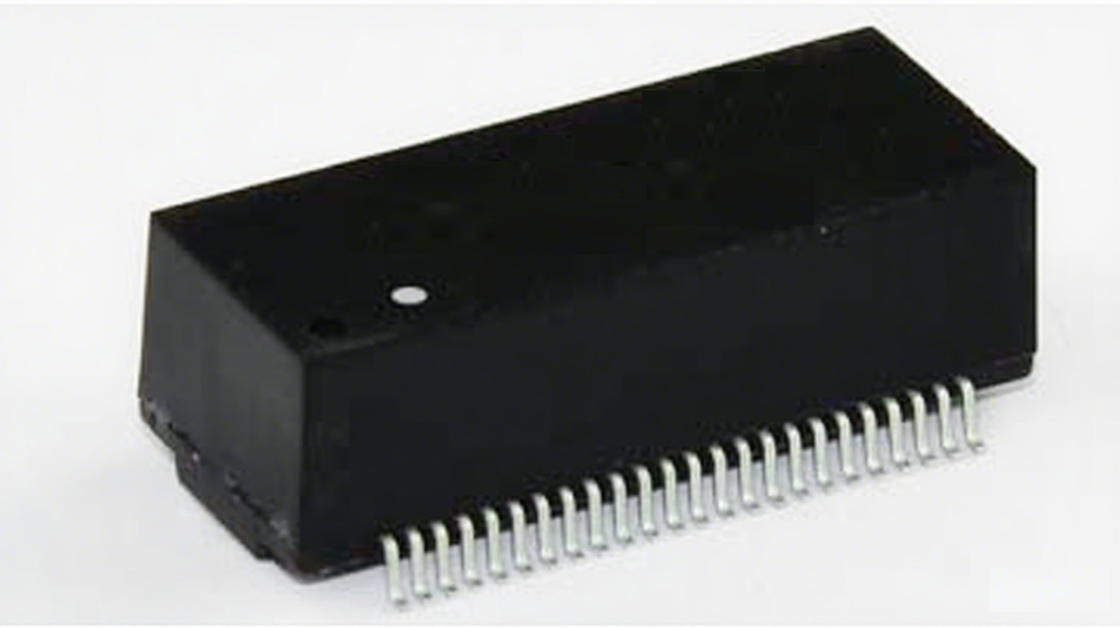

Model Number: HST-48002S
Zahlungs-u. Verschiffen-Ausdrücke
Minimum Order Quantity: 50/500/1000/60K
Preis: $1.1-$16
Packaging Details: Tray
Delivery Time: in Stock Ship Today
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 180K/Month
Part Number: |
HST-48001S / HST-48002S |
Series: |
SMD 48Pins Magnetics Modules |
Speed: |
1000 Base-T |
PoE: |
Non-PoE |
RoHS compliance: |
Yes |
Operating Temperature: |
0 to 70℃ |
Part Number: |
HST-48001S / HST-48002S |
Series: |
SMD 48Pins Magnetics Modules |
Speed: |
1000 Base-T |
PoE: |
Non-PoE |
RoHS compliance: |
Yes |
Operating Temperature: |
0 to 70℃ |
| Teilnummer | HST - 48001S | HST - 48002S |
|---|---|---|
| Einsetzungsverlust | 1.0dB MAX | 1.4dB MAX |
| Rückgabeverlust (@ 100Ω) 1 - 30 MHz | - 18 Jahre.dB MIN | - 18 Jahre.dB MIN |
| Rückgabeverlust (@ 100Ω) 40 MHz | - Vierzehn.4dB MIN | - Vierzehn.4dB MIN |
| Rückkehrverlust (@ 100Ω) 50 MHz | - Ich bin 13.1dB MIN | - Ich bin 13.1dB MIN |
| Rückkehrverlust (@ 100Ω) 60 - 80 MHz | - 12dB MIN | - 12dB MIN |
| Rücklaufverlust (@ 100Ω) - 100 MHz | - 10dB MIN | - 10dB MIN |
| DCMR30 MHz | - 43 Jahre.dB MIN | - 43 Jahre.dB MIN |
| DCMR60 MHz | - 37 Jahre.dB MIN | - 37 Jahre.dB MIN |
| DCMR 100 MHz | - 33dB MIN | - 33dB MIN |
| Übertragung 30 MHz | -45 Jahre.dB MIN | -45 Jahre.dB MIN |
| Übertragung 60 MHz | - 40dB MIN | - 35 Jahre.dB MIN |
| Übertragung 100 MHz | - 35 Jahre.dB MIN | - 30dB MIN |
| Hypotische | 1500Vrms MIN | 1500Vrms MIN |
● Konzipiert, um die Anforderungen von IEEE 802.3ab zu erfüllen.
● Geeignet für Anwendungen ohne PoE.
● Primäre Induktivität ((Lp) 350 uH min.@100KHz,0.1Vrms, Gleichstrom 8mA.
● Leckageinduktivität (LL) 0,5 uH Max (bei 100 kHz, 0,1 V).
● Gleichgewichtsinduktivität (BL) maximal 1,0 uH (bei 100 kHz, 0,1 V)
● Konzipiert für das Rücklauflöten bei einer Temperatur von maximal 260 °C.
● Betriebstemperatur von 0°C bis +70'°C, 10%~90% RH.
● Einhaltung der RoHS-Richtlinie.
