Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: 634108185521
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Stück
Preis: $0.06-$0.9
Verpackung Informationen: T&R
Lieferzeit: Das Schiff heute
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Monat
Bewerbungssystem: |
Katze 3 |
Häfen: |
1 |
Montageart: |
smt |
Kurvenverhältnis: |
1:1 |
PoE: |
Nicht-PoE |
Tab: |
Tab nach unten |
Steckertyp: |
8p8c |
Betriebstemperatur: |
-40 °C bis +85 °C |
Bewerbungssystem: |
Katze 3 |
Häfen: |
1 |
Montageart: |
smt |
Kurvenverhältnis: |
1:1 |
PoE: |
Nicht-PoE |
Tab: |
Tab nach unten |
Steckertyp: |
8p8c |
Betriebstemperatur: |
-40 °C bis +85 °C |

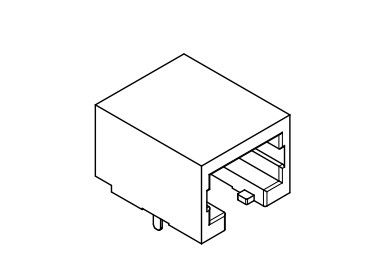

Der 634108185521 8P8C Low Profile RJ45 Buchse von LINK-PP ist ein hochwertiger Surface Mount Technology (SMT) Ethernet-Steckverbinder, der speziell für hochdichte Leiterplattenlayouts entwickelt wurde. Mit seinem kompakten, flachen Design gewährleistet diese modulare CAT 3 Buchse eine zuverlässige Signalübertragung und strukturelle Stabilität für moderne Telekommunikationsgeräte und Netzwerkgeräte. Vollständig konform mit UL, RoHS, REACH und ISO-Standards ist er die optimale Wahl für Ingenieure, die platzsparende und langlebige Konnektivitätslösungen suchen.
| Kategorie | Spezifikation |
|---|---|
| Bestellcode | 634108185521 |
| Steckverbindertyp | 8P8C (RJ45) |
| Montageart | Oberflächenmontage (SMT) |
| Ausrichtung | Horizontal (Rechtwinklig) |
| Tab-Richtung | Tab nach unten |
| Abschirmung | Ungeschirmt (Kunststoffgehäuse) |
| Steckzyklen | 750 Zyklen (Haltbarkeit) |
| Betriebstemperatur | -40°C bis +85°C |
| Parameter | Spezifikation |
|---|---|
| Nennstrom | 1,5A |
| Betriebsspannung | 125V AC |
| Stoßspannung | 1000V AC (60s) |
| Kontaktwiderstand | ≤30mΩ (max) |
| Isolationswiderstand | ≥1000MΩ (min) |
| Parameter | Abmessung (mm) | Toleranz |
|---|---|---|
| Breite | 15,10 | ±0,15 |
| Tiefe | 18,10 | ±0,15 |
| Höhe | 11,50 | ±0,15 |
| SMT-Pin-Pitch | 1,27 | ±0,15 |
| Vorderkante bis Stiftmitte | 7,90 | ±0,20 |
| Montagestiftloch | 1,40 | ±0,15 |
| Leiterplattenpad-Breite | 0,80 | ±0,15 |
| Pad-Pitch | 8,89 | ±0,15 |
| Komponente | Material/Standard |
|---|---|
| Gehäusematerial | PA9T (Polyamid 9T), Schwarz |
| Entflammbarkeitsklasse | UL94 V-0 |
| Kontakte | Kupferlegierung (vergoldet über Nickel) |
| Umweltkonformität | RoHS, REACH, UL-zertifiziert |
| Parameter | Spezifikation |
|---|---|
| Verpackung | Schale (Standardmenge: 100) |
| MOQ | 1 Stück |
Die 634108185521 SMT RJ45 Buchse ist sehr vielseitig und wird in verschiedenen Netzwerk- und Kommunikationssystemen eingesetzt, darunter:
Geeignet für:
Verwendet in:
Ideal für:
Suchen Sie Großhandelspreise oder kundenspezifische Spezifikationen für die 634108185521 Low Profile RJ45 Buchse? Unser technisches Team steht Ihnen gerne zur Verfügung.
[Jetzt LINK-PP kontaktieren] | [Kostenlose Muster anfordern]
Ein Low Profile RJ45 Steckverbinder ist eine kompakte modulare Ethernet-Buchse mit reduzierter vertikaler Höhe im Vergleich zu Standard-RJ45-Steckverbindern. Sie wird häufig in Geräten verwendet, bei denen der Platz auf der Leiterplatte und die Gehäusegröße begrenzt sind.
Ja. Der 634108185521 ist eine SMT (Surface Mount Technology) RJ45 Modularbuchse, die für die direkte Oberflächenmontage auf Leiterplatten entwickelt wurde.
8P8C steht für acht Positionen und acht Kontakte. Es ist die gängige Schnittstellenkonfiguration für modulare Ethernet-Steckverbinder.
Nein. Dieses Modell ist eine reine RJ45-Buchse ohne integrierten Transformator oder Ethernet-Magnetik.
Low Profile RJ45 Steckverbinder werden häufig in Telekommunikationsgeräten, industriellen Ethernet-Systemen, eingebetteten Geräten und kompakter Netzwerkhardware eingesetzt, bei denen die Höhe der Leiterplatte begrenzt ist.
Ja. Das SMT-Design ermöglicht die Kompatibilität mit automatisierten Oberflächenmontageprozessen.
SMT RJ45 Steckverbinder werden direkt auf Leiterplattenoberflächenpads montiert, was eine automatische Montage und kompakte Designs ermöglicht, während Through-Hole Steckverbinder gebohrte Leiterplattenlöcher erfordern und eine stärkere mechanische Halterung bieten.
