Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: 7490140123, 7490140124, 7490140125
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$2.2
Verpackung Informationen: T&R
Lieferzeit: Lagerbestand
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Monat
Datenrate: |
10/100 Basis-T |
Häfen: |
1 |
Montageart: |
SMT |
Drehverhältnis: |
1:1 |
Zentrale: |
Nicht-PoE |
Induktivität: |
350 uH |
Isolationsspannung: |
1500 V RMS |
Betriebstemperatur: |
-40 °C bis +85 °C |
Datenrate: |
10/100 Basis-T |
Häfen: |
1 |
Montageart: |
SMT |
Drehverhältnis: |
1:1 |
Zentrale: |
Nicht-PoE |
Induktivität: |
350 uH |
Isolationsspannung: |
1500 V RMS |
Betriebstemperatur: |
-40 °C bis +85 °C |

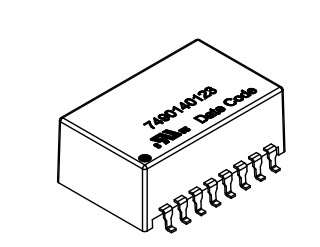

| Teilnummer | 7490140123 | 7490140124 | 7490140125 |
| Datenrate | 10/100 Basis-T | 10/100 Basis-T | 10/100 Basis-T |
| Anzahl der PINs | 16PIN-Daten | 12PIN-Daten | 24 PINs |
| Drehverhältnis | 11 (± 2%) | 11 (± 2%) | 11 (± 2%) |
| Induktivität | 350 μH | 350 μH | 350 μH |
| Isolationsspannung | Bei der Prüfung der Leistung wird die Leistung nach Absatz 1 des Anhangs 1 ermittelt. | Bei der Prüfung der Leistung wird die Leistung nach Absatz 1 des Anhangs 1 ermittelt. | Bei der Prüfung der Leistung wird die Leistung nach Absatz 1 des Anhangs 1 ermittelt. |
| Einsetzungsverlust | -1,4 dB maximal (1 ‰ 100 MHz) | -1,2 dB maximal (1100 MHz) | -1,4 dB maximal (1 ‰ 100 MHz) |
| Rückkehrverlust |
-14 dB min (1 ‰ 30 MHz), -9 dB min (3060 MHz), -8 dB min (60~80 MHz), -7 dB min (80-100 MHz) |
-16 dB min (1 ‰ 30 MHz), -14 dB min (3060 MHz), -9 dB min (60~80 MHz), -8 dB min (80-100 MHz) |
-14 dB min (1 ‰ 30 MHz), -9 dB min (3060 MHz), -8 dB min (60~80 MHz), -7 dB min (80-100 MHz) |
| Verzögerungsrate für den gemeinsamen Modus (CMRR) |
-20 dB min (1 ‰ 30 MHz), -18 dB min (3060 MHz), -15 dB min (60-100 MHz) |
|
-20 dB min (1 ‰ 30 MHz), -18 dB min (3060 MHz), -15 dB min (60-100 MHz) |
| Differenzial- zu Normalmodus-Abstoßungsquote (DCMR)) |
-30 dB min (1 ‰ 30 MHz), -25 dB min (3060 MHz), -20 dB min (60-100 MHz) |
-35 dB min (1 ‰ 30 MHz), -32 dB min (3060 MHz), -30 dB min (60-100 MHz) |
-30 dB min (1 ‰ 30 MHz), -25 dB min (3060 MHz), -20 dB min (60-100 MHz) |
| Überspannung (CT) |
-40 dB min (160 MHz), -35 dB min (60-100 MHz) |
-33 dB min (160 MHz), -30 dB min (60-100 MHz) |
-40 dB min (160 MHz), -35 dB min (60-100 MHz) |
| Art der Montage | SMT | SMT | SMT |
| Betriebstemperatur | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C |
| Gleichstromwiderstand (max) | 500mΩ (100 kHz / 100 mV (Pins 9-16) | 1300mΩ(100 kHz / 100 mV (Pins 7 bis 12) | 500mΩ(100 kHz / 100 mV (Pins 13 bis 24) |
| Abmessungen (L × W × H) | 24.28 × 15,1 × 11,0 mm | 17.1 × 14,75 × 8,65 mm | 18.25 × 15,59 × 10,02 mm |
| Freifläche | 2.5 mm | 2.5 mm | 2.5 mm |
| Entfernung zum Schleichen | 4 mm | 4 mm | 4 mm |
| Häfen | 1 | 1 | 1 |
