Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: RoHS & REACH Compliant

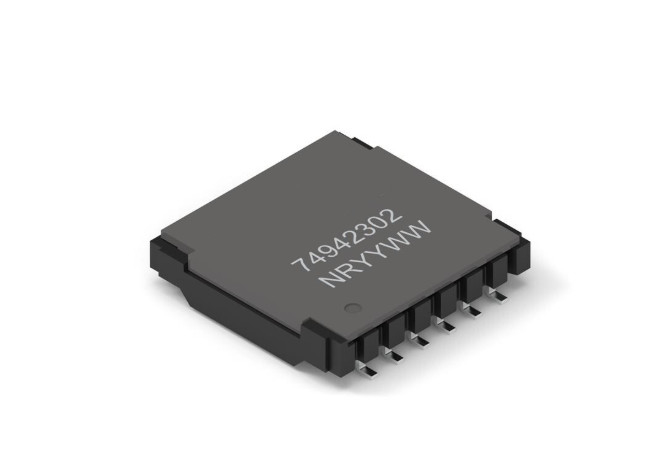

Modellnummer: 74942302
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10 Stück
Preis: $0.7-$1.5
Verpackung Informationen: Klebeband und Rolle
Lieferzeit: 2 Wochen
Zahlungsbedingungen: L/C, D/A, D/P, Western Union
Versorgungsmaterial-Fähigkeit: 6000000/Monat
Häfen: |
2 Häfen |
Teilnummer: |
74942302 |
Isolationsspannung: |
4300VDC (1min, primär bis sekundär) |
Betriebsspannung: |
bis zu 1000VDC |
Drehverhältnis: |
1:1 |
Betriebstemperatur: |
-40 °C bis 125 °C |
Häfen: |
2 Häfen |
Teilnummer: |
74942302 |
Isolationsspannung: |
4300VDC (1min, primär bis sekundär) |
Betriebsspannung: |
bis zu 1000VDC |
Drehverhältnis: |
1:1 |
Betriebstemperatur: |
-40 °C bis 125 °C |
| Kategorie | Spezifikation |
|---|---|
| Teilnummer | 74942302 |
| Reihe | WE-BMS |
| Typ des Transformators | SMT-Transformator für Batteriemanagementsysteme |
| Art der Montage | Oberflächenbefestigung (SMT) |
| Betriebstemperatur | -40°C bis +125°C |
| Lagerbedingungen | < 40°C; < 75% RH (in Originalverpackung) |
| Feuchtigkeitsempfindlichkeit | MSL 1 |
| Induktivität (L) | 150 μH (min) bis 450 μH (max) @ 100 kHz, 100 mV |
| Leckageinduktivität | 0.5 μH (maximal) @ 100 kHz, 100 mV |
| Einfügungsverlust (IL) | -0,25 dB (maximal) @ 4 MHz |
| Rückkehrverlust (RL) | -20 dB (min) @ 4 MHz, 100 Ω |
| CMRR (110 MHz) | -35 dB (min) |
| CMRR (10-1000 MHz) | -20 dB (min) |
| Betriebsspannung | 1000 V Gleichstrom |
| Isolationsspannung | 4300 V Gleichspannung (1 min), 3100 V Wechselstrom (1 min) |
| Freifläche | 10 mm (min) |
| Entfernung zur Schleife | 10 mm (min) |
| Gleichstromwiderstand (Transformatorseite) | 450 mΩ (max. |
| Gleichstromwiderstand (CMC-Seite) | 850 mΩ (max. |
| Abmessungen (L × W × H) | 15.10 mm × 15,40 mm × 3,45 mm (± 0,25 mm) |
| Ausgangsmaterial | DAP WH-9100, UL 94V-0, CTI 0 |
| Covermaterial | LCP E4008, UL 94V-0, CTI 3 |
| Material aus Draht | FIW-6 |
| Zertifizierungen | RoHS-konform (2011/65/EU & 2015/863), REACH-konform (EG 1907/2006), AEC-Q200 Klasse 1 |
| Anwendungen | Batteriemanagementsysteme (BMS), Energiespeichersysteme, ununterbrochene Stromversorgungen (UPS), E-Bikes, E-Scooter, Isolierung von industriellen Schnittstellen |
| Verpackung | Band und Rolle |
