Produkt-Details
Herkunftsort: HuiZhou, China
Markenname: LINK-PP
Zertifizierung: RoHS Compliant

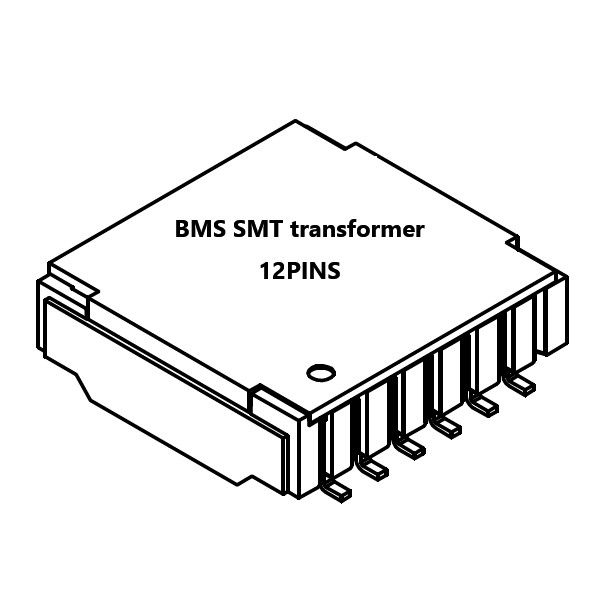

Modellnummer: 74942300
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100 Stück
Preis: $0.9-$2.3
Verpackung Informationen: Band und Rolle
Lieferzeit: 2-3 Wochen
Zahlungsbedingungen: D/A, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 5KK/Monat
Anzahl der Häfen: |
2 |
Schrauben: |
12 |
Größe: |
15,1x14.7x4.75 mm |
Betriebsspannung: |
DC 1000V |
Verstärkte Isolation: |
4300 V Gleichstrom |
OEM/ODM: |
Unterstützung |
Drehverhältnis: |
1CT: 1CT |
Betriebstemperatur: |
-40 °C bis +125 |
Anzahl der Häfen: |
2 |
Schrauben: |
12 |
Größe: |
15,1x14.7x4.75 mm |
Betriebsspannung: |
DC 1000V |
Verstärkte Isolation: |
4300 V Gleichstrom |
OEM/ODM: |
Unterstützung |
Drehverhältnis: |
1CT: 1CT |
Betriebstemperatur: |
-40 °C bis +125 |
| Eigentum | Prüfbedingungen | Wert | Einheit | Toleranz |
|---|---|---|---|---|
| Induktivität (L) | 100 kHz / 100 mV | 150 bis 450 | μH | Min. bis max. |
| Einfügungsverlust (IL) | 4 MHz | - Oh, nein.25 | dB | Maximal. |
| Rückkehrverlust (RL) | 4 MHz @ 100 Ω | - 20 | dB | Min. |
| Verweigerung der Verbrennungslast | 1 bis 10 MHz | - 35 Jahre. | dB | Min. |
| Verweigerung der Verbrennungslast | 10 bis 1000 MHz | - 20 | dB | Min. |
| Betriebsspannung | - | 1000 | V (DC) | - |
| Prüfspannung für die Isolierung (gleiche Spannung) | , 1 Minute | 4300 | V (DC) | Min. |
| Isolierungstestspannung (AC) | , 1 Minute | 3100 | V (AC) | Min. |
| Leckageinduktivität () | 100 kHz / 100 mV | 0.5 | μH | Maximal. |
| Isolationswiderstand () | - | 400 | MΩ | Min. |
| Freifläche () | - | 10 | mm | Min. |
| Drehweg () | - | 10 | mm | Min. |
| Gleichstromwiderstand 1 (Transformatorseite) | 450 | mΩ | Maximal. | |
| Gleichstromwiderstand 2 (CMC-Seite) | 850 | mΩ | Maximal. |
Wichtige Anmerkungen:
Der Induktivitätsbereich entspricht den Mindestwerten (150 μH) und den Höchstwerten (450 μH).
Alle Prüfspannungen für die Isolierung sind Mindestwerte.
Die Widerstandswerte unterscheiden sich zwischen der Transformatorseite (max. 450 mΩ) und der Stromverschlussseite (max. 850 mΩ)
