Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ISO,ROHS,REACH
Modellnummer: 74941503
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10 PCS
Preis: verhandelbar
Verpackung Informationen: Band und Rolle
Lieferzeit: 2 Wochen
Zahlungsbedingungen: TT, NET30/60/90 Tage, Western Union
Versorgungsmaterial-Fähigkeit: 500K/Month
Status: |
Aktiv |
Teilnummer: |
74941503 |
Verstärkte Isolierungs-Spannung: |
4500V Wechselstrom |
Häfen: |
1 |
Betriebstemperatur: |
-40 °C bis +125 °C |
Der Berg: |
SMT |
Status: |
Aktiv |
Teilnummer: |
74941503 |
Verstärkte Isolierungs-Spannung: |
4500V Wechselstrom |
Häfen: |
1 |
Betriebstemperatur: |
-40 °C bis +125 °C |
Der Berg: |
SMT |

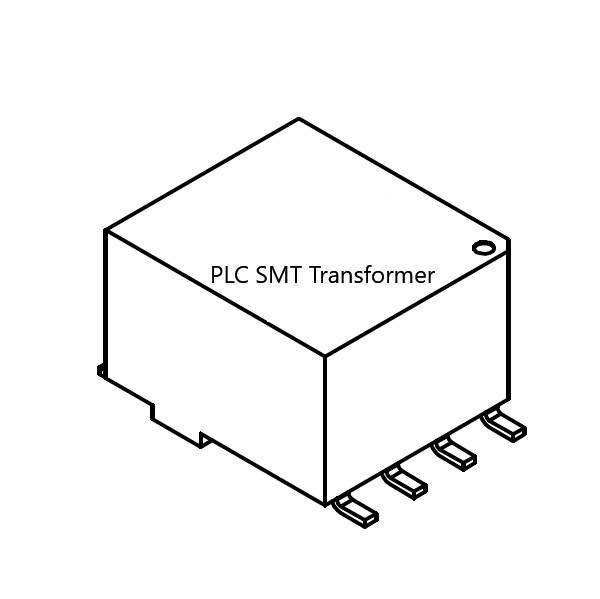

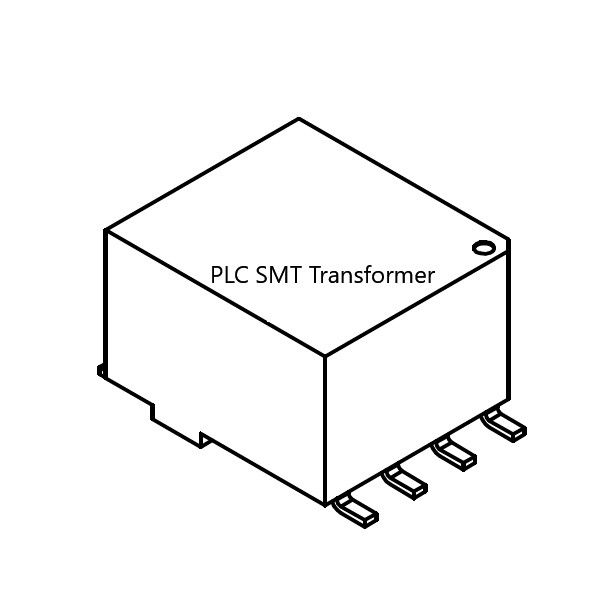

●Art der Ware: Ethernet-Transformator für die Ethernet-/Stromleitungskommunikation
● Drehverhältnis:1:4:3(Toleranz von ± 3%)
● Montieren:Oberflächenanbau (SMT)
● Betriebstemperatur:-40°C bis +125°C(Industrielle/Automotive)
● Hohe Isolation:4500 VAC(1 min, von Primär bis Sekundär)
● Paket:SMT mit 8 PinsKompaktes Design
● Einhaltung der Vorschriften: RoHS- und REACH-konform
| Eigentum | Prüfbedingungen | Wert | Einheit | Toleranz |
|---|---|---|---|---|
| Induktivität (L) | 2 MHz/100 mV (Pins 1-4) | 20 | μH | Min. |
| Leckageinduktivität (Ls) | 2 MHz/100 mV | 0.05 | μH | Maximal. |
| Drehverhältnis (n) | N3:N1:N2 | 1:4:3 | - | ± 3% |
| Isolierungstestspannung (Vt) | Eine Minute. | 4500 | V (AC) | Min. |
| Isolierwiderstand (Rso) | - | 10 | MΩ | Min. |
| Gleichstromwiderstand 1 (R?? 1) | Pin 2-3 (kurzer Pin 5-8) | 85 | mΩ | Maximal. |
| Gleichstromwiderstand 2 (R?? 2) | Pin 1 bis 4 | 20 | mΩ | Maximal. |
| Gleichstromwiderstand 3 (R?? 3) | Pin 5 bis 8 | 70 | mΩ | Maximal. |
Anmerkungen:
1. Pin-Verbindungen sind für Widerstandsmessungen entscheidend
2Die Toleranz des Drehverhältnisses beträgt ± 3%
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | -40°C bis +125°C |
| Lagerbedingungen | < 40°C; < 75% (in der Originalverpackung) |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 |
| Prüfbedingungen | +20°C, 33% Höchstemperatur (außer angegeben) |
| Standards | Konformitätsstatus |
|---|---|
| RoHS-Zulassung | Einheitliche Prüfstelle |
| Genehmigung nach REACH | Konform oder deklariert [(EG) 1907/2006] |
