Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO9001,SGS,UL,CE,REACH
Modellnummer: HFJ14-1G01ER-L12RL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.11-$12
Verpackung Informationen: Tray
Lieferzeit: Lagerbestand
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 208K/Monat
Geschlecht: |
Jack (Weibchen) |
Anzahl der Häfen: |
1x4 Häfen |
Datenquote: |
10/100/1000 Basis-t |
LED-Farbe: |
Grün / Gelb |
Anzahl der Positionen: |
40 Position |
Verpackung: |
Tray |
EMI Fingers: |
Mit |
Tab-Richtung: |
Tab Down |
Geschlecht: |
Jack (Weibchen) |
Anzahl der Häfen: |
1x4 Häfen |
Datenquote: |
10/100/1000 Basis-t |
LED-Farbe: |
Grün / Gelb |
Anzahl der Positionen: |
40 Position |
Verpackung: |
Tray |
EMI Fingers: |
Mit |
Tab-Richtung: |
Tab Down |

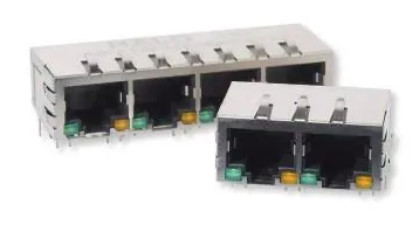

Beschreibung von 1000 Base-T Multi-Port RJ45
Der HFJ14-1G01ER-L12RL ist ein 1x4 Tab Down RJ45 Magjack für 10/100/1000Base-T Ethernet-Anwendung.Die rechteckige Montage des weiblichen RJ45-Anschlusses erleichtert die Installation in geringen RäumenEs verfügt über 40 Kontaktstellen, die auf einem Abstand von 2,54 mm angeordnet sind, um sich zuverlässig mit Kabeln der Kategorie 5e oder höher zu verbinden.EMI-Schutzfinger werden verwendet, um Netzwerkübertragungen vor elektromagnetischen Störungen zu schützenBei industriellen Betriebstemperaturen von 0 bis 70 Grad Celsius bietet dieser Gigabit-Konnektor mit mehreren Anschlüssen eine robuste Lösung für Hochgeschwindigkeits-Ethernet.
Elektrische Spezifikationen @25°C
| HFJ14-1G01ER-L12RL Gigabit 1x4 Tab Down J45 Magjack mit grüner/gelber LED | |
|---|---|
| Drehverhältnis | 11 ± 3% |
| OCL (100KHz, 0,1 V, 8mADC) | 350 μH min |
| Einsetzungsverlust | |
| 1 bis 100 MHz | -1,1 dB max. |
| Rückkehrverlust | |
| 1 bis 40 MHz | -18 dB Min. |
| 60 MHz | -14 dB Min. |
| 80 MHz | -12 dB Min. |
| 100 MHz | -10 dB min |
| Überspannung | |
| 1 bis 100 MHz | -35 dB Typ |
| Ablehnung des gemeinsamen Modus (CMR) | |
| 0.1 bis 30 MHz | -50 dB Typ |
| 30-60 MHz | -40 dB Typ |
| 60-100 MHz | -35 dB Typ |
| Isolation | 1,500Vrms |
HFJ14-1G01ER-L12RL empfohlener Ausschnitt der Platte
HFJ14-1G01ER-L12RL empfohlenes Muster des PC-Boards
