J0G-0001NL 1000BASE-T Niedrigprofil RJ45 Stecker 1x1 Tab-Up

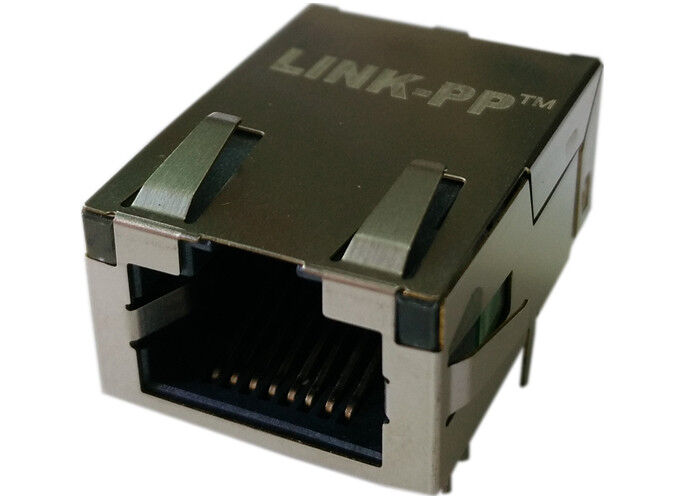

Der J0G-0001NL PulseJack Low Profile 1x1 Tab-Up kombiniert die RJ45-Schnittstelle und Magnetik in einer einzigen integrierten Lösung. Dies vereinfacht das PCB-Layout, reduziert die Anzahl der Komponenten und unterstützt eine stabile Signalperformance in 1000BASE-T Ethernet-Umgebungen.

Seine Tab-Up-, Side-EMI-Tabs-Horizontal-Konfiguration und der Low-Height-Footprint machen ihn besonders geeignet für Designs, die eine effiziente Raumnutzung ohne Kompromisse bei der elektrischen Leistung erfordern. Wenn Sie nach einem J0G-0001NL PulseJack Low Profile 1x1 Tab-Up RJ45-Steckverbinder suchen, ist dieses Teil für eine zuverlässige Gigabit-Ethernet-Konnektivität in anspruchsvollen Netzwerkhardware-Anwendungen konzipiert.

J0G-0001NL Low-Profile RJ45-Steckverbinder-Spezifikationen

Hauptmerkmale des J0G-0001NL PulseJack

Der J0G-0001NL PulseJack Low Profile 1x1 Tab-Up bietet eine starke Kombination aus mechanischer Haltbarkeit und elektrischer Leistung:

• 1000BASE-T Gigabit Ethernet-Unterstützung
• 1x1 Single-Port RJ45 mit integrierter Magnetik
• Abgeschirmtes Design für verbesserte EMI-Unterdrückung
• Low-Profile, Small-Footprint-Konstruktion
• Rechtwinklige Through-Hole-Montage
• Integrierte LED-Anzeigen
• Konform mit dem IEEE 802.3-Standard
• Mindestens 350µH OCL bei 8mA Bias-Strom
• RoHS-konform
• Spitzen-Wellenlöt-Temperaturbewertung: 260°C

J0G-0001NL Datenblatt

J0G-0001NL Datenblatt - SCHEMATIC

J0G-0001NL Datenblatt - EMPFOHLENER FOOTPRINT

Elektrische Spezifikationen bei 25°C - Betriebstemperatur 0°C bis +70°

Der J0G-0001NL PulseJack Low Profile 1x1 Tab-Up ist für stabile Leistung über den gesamten Gigabit-Ethernet-Frequenzbereich ausgelegt.

1. Betriebsbedingungen

• Betriebstemperatur: 0°C bis +70°C
• Isolationsspannung: 2250 VDC
• Übersetzungsverhältnis: 1CT:1CT
• Hipot-Prüfspannung: 1500Vrms bei 60Hz für 1 Minute

2. Leistungsdaten

Einfügedämpfung (TX/RX): 1–100 MHz: -1,2 dB

Rückflussdämpfung:

• 1–10 MHz: -18 dB
• 30 MHz: -18 dB
• 60–80 MHz: -12 dB
• 80–100 MHz: -10 dB

Nebensprechen:

• 1–10 MHz: -40 dB
• 32–65 MHz: -35 dB
• 65–1000 MHz: -30 dB

Gleichtaktunterdrückung: 1–125 MHz: -30 dB

Diese Werte machen den J0G-0001NL RJ45 MagJack geeignet für Netzwerkdesigns, die eine zuverlässige Signalintegrität und eine starke Rauschunterdrückung erfordern.

Materialspezifikation des J0G-0001NL 1000BASE-T Low Profile RJ45

Der J0G-0001NL PulseJack Low Profile 1x1 Tab-Up verwendet hochwertige Materialien zur Unterstützung einer langfristigen Zuverlässigkeit:

1. Abschirmung

• Material: Messing
• Oberfläche: 20–40µ Zoll Nickel über Messing

2. Kontakte

• Material: Phosphorbronze
• Beschichtungsbereich: 15µ Zoll Gold über 30–80µ Zoll Nickel
• Lötbereich: Zinn-Matt-Finish über Nickel

3. Gehäuse

• Material: Thermoplast
• Entflammbarkeitsklasse: UL 94 V-0

4. MSL-Bewertung: 1

Warum den J0G-0001NL Low Profile 1x1 PulseJack wählen?

Wenn Sie einen kompakten und robusten RJ45-Steckverbinder mit integrierter Magnetik benötigen, ist der J0G-0001NL eine praktische Wahl für moderne Ethernet-Designs. Seine Vorteile umfassen:

• Platzsparende Low-Profile-Struktur
• Zuverlässige Gigabit-Ethernet-Übertragung
• Integrierte Magnetik zur Vereinfachung des PCB-Designs
• Verbesserte EMI-Leistung durch abgeschirmte Konstruktion
• Geeignet für eine breite Palette von Netzwerk- und Computeranwendungen

Dies macht den J0G-0001NL PulseJack Low Profile 1x1 Tab-Up ideal für Ingenieure, die die Layout-Effizienz verbessern und gleichzeitig die elektrische Leistung aufrechterhalten möchten.
