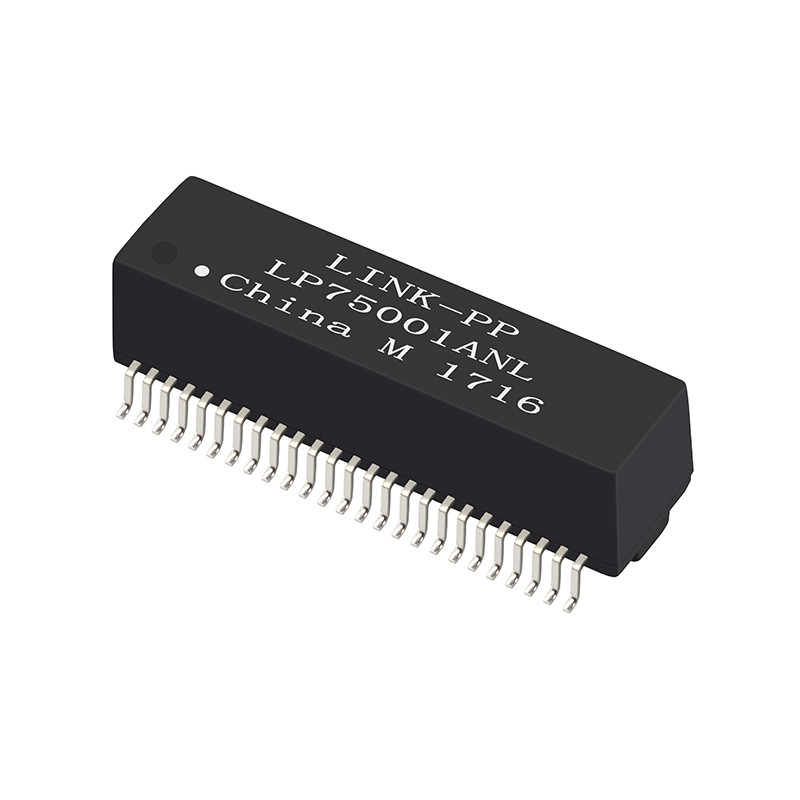

2.5G BASE-T Dual-Port Ethernet-Transformatormodule LP75001ANL

LP75001ANL-Transformatormodul Übersicht:

Das LP75001ANL ist ein Ethernet-Transformatormodul mit zwei Ports, das für die Unterstützung von 2.5G BASE-T-Datenraten entwickelt wurde.Ideal für moderne Netzwerksysteme, einschließlich LAN-on-Motherboard (LOM) -Setups, Hubs, Switches und mehr.

Hauptmerkmale:

1. Unterstützt 2.5G BASE-T High Data Rate.
2. Das LAN Transformer-Modul ist mit einer Dual-Port-Konfiguration ausgestattet.
3. Es verfügt über eine offene Rahmenkonstruktion mit Abmessungen von 1,1 Zoll (L) x 0,441 Zoll (W) x 0,338 Zoll (H).
4. -40°C bis +85°C Betriebstemperatur.
5. Bietet eine 1500Vrms hohe Isolationsspannung, die eine ausgezeichnete elektrische Isolierung und Sicherheit bietet.
6. Die LP75001ANL ist RoHS- und REACH-konform.
7. UL-Zertifizierung (Dateinummer E484635), die die Einhaltung hoher Sicherheits- und Qualitätsstandards gewährleistet.

Elektrische Spezifikationen @25°C:

• Umschaltquotient (primär)): 1CT:1CT ± 5%
• Induktion (OCL): 160μH Min @ 100KHz, 100mV
• Einsetzungsverlust: -1,2 dB Max (1-125 MHz)
• Rückkehrverlust: -18 dB Min (1-40 MHz), -12 dB Min (40-80 MHz), -10 dB Min (125 MHz)
• Überspannung: -40 dB Min (30MHz), -35 dB Min (60MHz), -30 dB Min (80MHz)
• Ablehnung des allgemeinen Modus: -35 dB Min (30MHz), -30 dB Min (100MHz), -25 dB Min (125MHz)

Anwendungen:

• Netzwerkgeräte: Ideal für den Einsatz in Switches, Routern und anderer Netzwerkhardware.
• Industrie- und Handelssysteme: geeignet für Automatisierungssysteme, Sicherheitssysteme und andere industrielle Anwendungen.
• SOHO-Umgebungen (Kleinbüro/Haushalt): Perfekt für Geräte wie ADSL-Modems und andere kleinsttechnische Netzwerkinfrastrukturen.
• Eingebettete Systeme: Kann in verschiedene eingebettete Anwendungen für eine zuverlässige Netzwerkverbindung integriert werden.

Verpackungsdaten:

• Paket: Band und Rolle
• SPQ: 350 Stück pro Walze
• Kartongroße- 37cm x 37cm x 25cm
• Menge pro Karton: 1400 Stück
• Bruttogewicht pro Karton: 7 kg
• Nettogewicht pro Stück: 0,005 kg
