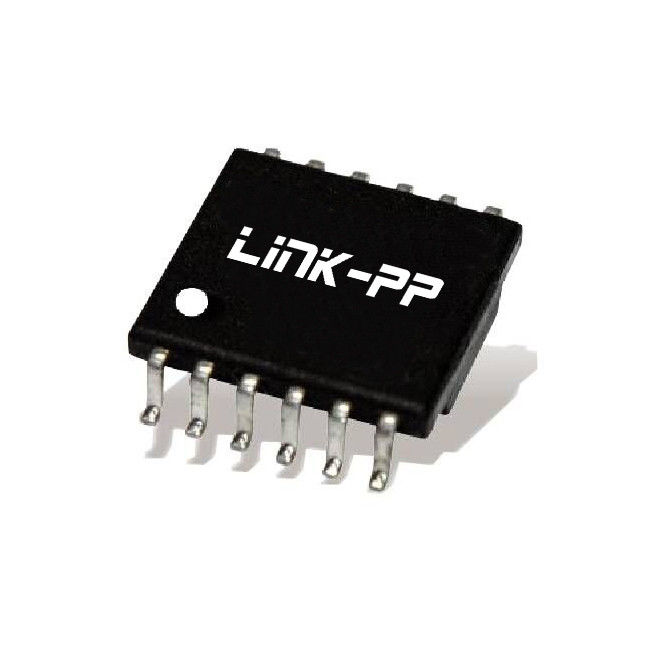

SMD-Paket TAIMAG HC-027 Ethernet-Transformator PCMCIA 12 Pins

Produkt-Details

Herkunftsort: Guangdong, China

Markenname: LINK-PP

Zertifizierung: UL,RoHS,Reach,ISO

Modellnummer: HC-027

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1400 Stück

Preis: $0.06-$1.5

Verpackung Informationen: Band und Rolle: 1400 Stück / Rolle, 7000 Stück / Karton

Lieferzeit: Ungefähr 1-2 Wochen

Zahlungsbedingungen: TT, Tage NET30/60/90

Versorgungsmaterial-Fähigkeit: 6KK/Monat

Erhalten Sie besten Preis
Hervorheben:

TAIMAG HC-027

,

12 Pins PCMCIA-Transformator

,

HC-027 Ethernet-Transformator

Teilnummer:
HC-027
Nummer des Hafens:
Einziger Hafen
Pins Nr.:
12
Datenquote:
10/100Base-T
Mechanische Packung:
SMD
Betriebstemperatur:
0°C bis 80°C
Länge:
8.4mm
Breite:
9.47mm
Größe:
2.2 mm
Pin-Neigung:
1.27mm
Teilnummer:
HC-027
Nummer des Hafens:
Einziger Hafen
Pins Nr.:
12
Datenquote:
10/100Base-T
Mechanische Packung:
SMD
Betriebstemperatur:
0°C bis 80°C
Länge:
8.4mm
Breite:
9.47mm
Größe:
2.2 mm
Pin-Neigung:
1.27mm
SMD-Paket TAIMAG HC-027 Ethernet-Transformator PCMCIA 12 Pins



Merkmale von HC-02710/100 Basis-TTransformator:

1Hochleistungs-Ethernet-Transformator für 10/100Base-T-Anwendungen.

2. Der HC-027 ist vollständig RoHS-konform, so dass er frei von gefährlichen Materialien ist.

3Der Transformator enthält keine Stoffe, die nach SS-00259 verboten sind.

4. RoHS Spitzenlösemerkmal von 260°C für 3~5 Sekunden.

5.entworfen, um die Anforderungen an das Infrarot- (IR) Rückflusslöten zu erfüllen, wodurch Haltbarkeit und Zuverlässigkeit während der Herstellung gewährleistet werden.

6Er erfüllt die IEEE 802.3-Spezifikationen und gewährleistet eine stabile Leistung bei Netzwerkanwendungen.

7Seine kompakte Größe und robuste Konstruktion machen ihn für verschiedene industrielle und kommerzielle moderne Netzwerke geeignet.

Elektrische Spezifikationen @ 25°C:

Typ

Gleichgewichtsimpedanz bei niedrigem Durchgang 100Ω

Umdrehungsquote (± 5%)

TX/RX = 1CT:1CT

Einsetzungsverlust

-1,1 dB MIN @ 0,1 ~ 125 MHz

Rückkehrverlust

-16 dB MIN @ 1~40 MHz

-10+20*log10 (f/80MHz) dB MIN @ 40~100 MHz

Abstoßungsquote für den gemeinsamen Modus

-42 dB MIN @ 2 MHz

-15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz

Kreuzgespräche



-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100 MHz



OCL

350uH MIN. ((100KHz,100mV)

Cw/w

25 pF Max. ((100KHz,100mV)

DCR

1-2 und 5-6 PIN: maximal 1,0 Ω.

7-8 und 11-12 PIN: maximal 1,5 Ω.

CASE Pin Oberflächenbeschichtung Sn Dicke 5 μm min.

Hypotest

1500 VAC (60s / 10mA)

Betriebstemperatur 0°C bis +80°C
MSL 2


HC-027 Einstufung Rückflussprofile:

Profilmerkmal Bleifreie Montage
Durchschnittlicher Anstieg ((TL bis TP)) 3°C / Sekunde Max.
Vorwärmen
Temperatur Min.
Temperatur max.
Zeit (min bis max) (t)
150 °C
200 °C
60 bis 180 Sekunden
Ts max. bis TL
Ramp-up-Rate
3°C / Sekunde Max.
Zeit, die oben gehalten wird
Temperatur (TL)
Zeit (tL)
217 °C
60 bis 150 Sekunden
Höchsttemperatur (Tp)
Zeit innerhalb von 5 °C der tatsächlichen Höchsttemperatur.
260 +0 / -5 °C
3 bis 5 Sek
250 +0 / -5 °C
20 bis 40 Sek
Ramp-down 6°C / Sekunde Max.
Zeit bis zur Höchsttemperatur von 25 °C Maximal acht Minuten.

HC-027 Rückflussprofil des Lötmittels:

HC-027 Solder Reflow Profile
