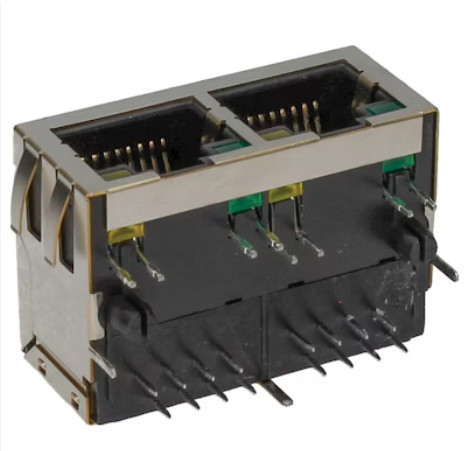

62F-1201YGD2NL 1X2 RJ45 Stecker mit 10/100 Basis-TX Magnet

100Base-Filter 1x2 Tab-Down Jack 62F-1201YGD2NL

Übersicht über den 2F-1201YGD2NL RJ45-Anschluss:

Der 62F-1201YGD2NL ist ein leistungsstarker RJ45-Anschluss mit einer 1x2-Tab-Down-Jack mit integrierten 10/100 Base-TX-Magnetkomponenten.Dieser weibliche Stecker ist für die Durchlöchertechnologie (THT) ausgelegt und bietet zuverlässige und robuste Verbindungen für verschiedene Netzwerkanwendungen.

Eigenschaften:

1X2 RJ45-Anschlussspezifikationen:

1.Körperliche Eigenschaften:

• Ausrichtung: 90°
• Verbindungsart: PCB THT (Through-Hole-Technologie)
• Schirmung: Ja
• Verriegelungstyp: Verriegelungsschloss
• Höhe: 13,6 mm
• Netzkategorie: CAT 5
• Anzahl der Häfen: 2
• Anzahl der Positionen/Kontakte: 8P8C
• LEDs: Grün links, Gelb rechts
• Kontaktplattierung: 6 Mikro-Zoll Gold im Kontaktbereich
• Material des Gehäuses: Thermoplast UL94V-0
• Kontakt-/Schutzmaterial: Kupferlegierung
• Schildbeschichtung: Nickel

2.Elektrische Spezifikationen (bei 25°C):

• Umdrehungsverhältnis (± 2%): TX=1CT:1CT, RX=1CT:1CT
• Einheitliche Antriebe für die Antriebe von Fahrzeugen, die in einem Fahrzeug mit einer elektrischen Antriebe sind.
• Einfügungsverlust (dB TYP): -1,2dB (0,3-100MHz)
• Rücklaufverlust (dB TYP):
  • -18 dB (1-10MHz)
  • -16 dB (30 MHz)
  • -12 dB (60-80MHz)
• Überspannung (dB TYP):
  • -40 dB (1-10MHz)
  • -35 dB (30-60MHz)
  • -30 dB (60-100 MHz)
• CMR (dB TYP):
  • -30 dB (1-50 MHz)
  • -20 dB (50-130 MHz)
• Bei der Anlage ist der Anschluss an die Anschlussstraße zu überprüfen.
• Betriebstemperatur: von 0°C bis +70°C
• RoHS-Konformität: Ja

62F-1201YGD2NL Mechanik:

62F-1201YGD2NL Schemata:

Anmerkungen:

1Dieser Stecker unterstützt verschiedene Anwendungen, darunter SOHO (ADSL-Modem), LAN-on-Motherboard (LOM), Hubs und Switches.

2- Einhaltung der IEEE 802.3-Spezifikationen.

3. mit hochwertigen Materialien wie thermoplastischem UL94V-0 Gehäuse, Kupferlegierungskontakten und Nickelschildplattierung gebaut.

4Die empfohlene Wellenlösstemperatur beträgt maximal 265°C für höchstens 5 Sekunden.
