Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: ROHS,ISO,REACH,UL Certified
Modellnummer: 85513-5116
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: Freie Proben verfügbar
Preis: $0.28-$0.68
Verpackung Informationen: Prägeartiges Band auf Spule
Lieferzeit: 3-6 Tage
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram, T/T
Versorgungsmaterial-Fähigkeit: 6500Kpcs pro Monat
Geschlecht: |
Jack (Weibchen) |
Portkonfiguration: |
1x1 |
Zahl von Positionen/von Kontakten: |
4p4c |
Schirmung: |
Nicht abgeschirmt |
Leistungskategorie: |
Katze 3 |
Typ der Montage: |
Oberflächenbefestigung |
Befestigung des Winkels: |
Vertikal |
Profil: |
Zurückhaltung |
Geschlecht: |
Jack (Weibchen) |
Portkonfiguration: |
1x1 |
Zahl von Positionen/von Kontakten: |
4p4c |
Schirmung: |
Nicht abgeschirmt |
Leistungskategorie: |
Katze 3 |
Typ der Montage: |
Oberflächenbefestigung |
Befestigung des Winkels: |
Vertikal |
Profil: |
Zurückhaltung |

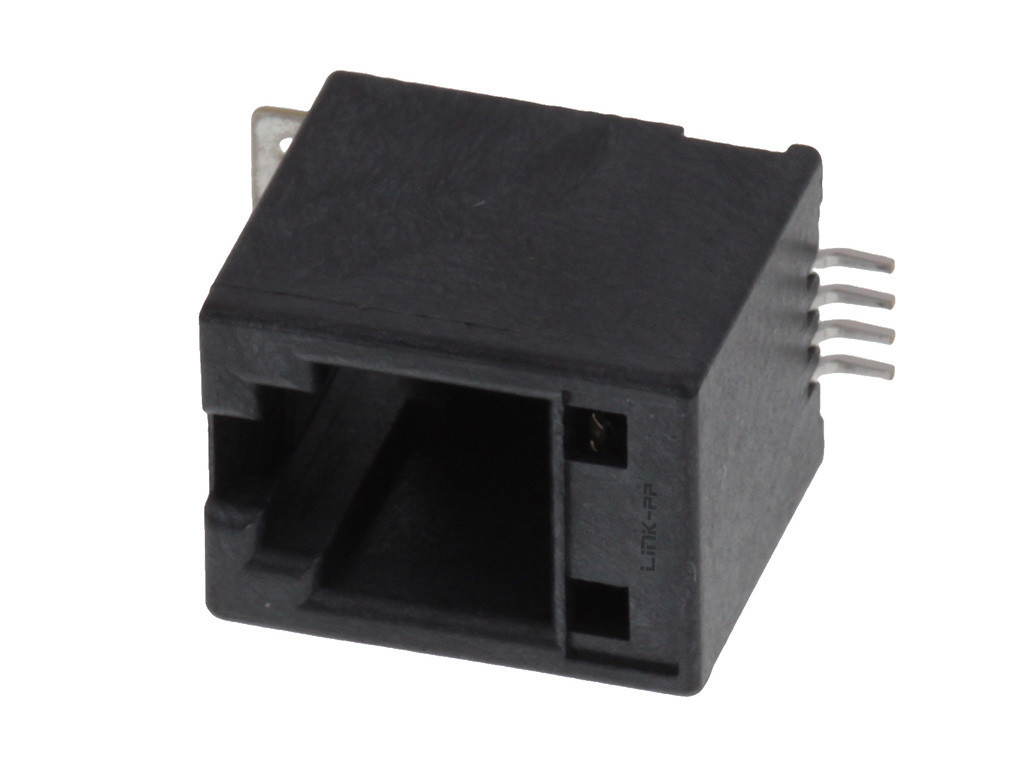

Der 85513-5116 4P4C Modular Jack ist für Telekommunikationsanwendungen konzipiert und bietet eine vertikale, oberste Einfahrt, Oberflächenmontage. Er eignet sich für verschiedene Kommunikationsanforderungen.Der vertikale Montagewinkel und die PCB-Besteckung erleichtern die einfache Montage, während die SMT-Endung die Montage vereinfacht. Sie verfügt über einen Nennstrom von 1,5A und eine Nennspannung von 125VDC und arbeitet in einem Temperaturbereich von -40°C bis +85°C,Gewährleistung einer zuverlässigen Leistung unter verschiedenen Umweltbedingungen.
| Allgemeine | |
|---|---|
| Produktbezeichnung | 4P4C Modular Jack |
| Status | Aktiv |
| Kategorie | Modulare Stecker und Steckdosen |
| Beschreibung |
Modulärer Stecker, vertikal, Top Entry, Oberflächenhalter, 4/4, niedriges Profil, Pick-and-Place-Polyimidband, 13" Rolle |
| Anmerkungen | Rückflussfähig, kleine Platten-Ausschnitte |
| Typ der Komponente | PCB-Anschluss |
| Magnetische | Nein |
| Zentralbank | N/A |
| Leistungskategorie | Kategorie 3 |
| Elektrische Spezifikationen | |
| Schild | - Nein. |
| Strom - Höchstmenge pro Kontakt | 1.5A |
| Spannung - Maximal | 125 V Gleichstrom |
| Kontaktwiderstand | 40 Milliohm max. |
| Isolierwiderstand | 1000 Megohms Min @500 Vdc. |
| Dielektrische Festigkeit | 1000 Vac Rms 60Hz, eine Minute. |
| Spezifikationen | |
| Farbe | Harz Schwarz |
| Haltbarkeit (maximal Paarungszyklen) | 2500 |
| Jack Height | 12.70mm |
| Lichtleitungen/LEDs | Keine |
| Material - Metall | Kupferlegierung |
| Material - Verkleidung | Gold über Palladiumnikkel |
| Material - Abschluss der Plattierung | Zinn |
| Material - Harz | Hochtemperatur-Thermoplast |
| Nettogewicht | 2.050/g |
| Orientierung | Vertikal (Oberste Eingang) |
| Verpackungsart | Auf Rollen geprägtes Band |
| PCB-Locator | - Nein. |
| PCB-Retention | - Ja, das ist es. |
| Pitch-Paarungsoberfläche | 10,02 mm |
| Pitch - Endungsschnittstelle | 1.27mm |
| Plattierung - Paarung | 00,051 μm, 1,016 μm |
| Plattierung Min - Beendigung | 10,905 μm |
| Portkonfiguration | 1x1 |
| Positionen / geladene Kontakte | 4/4 |
| Betriebstemperaturbereich | -40° bis +85°C |
| Endungsschnittstellenstil | Oberflächenbefestigung |
| Wasserdicht / Staubdicht | - Nein. |
