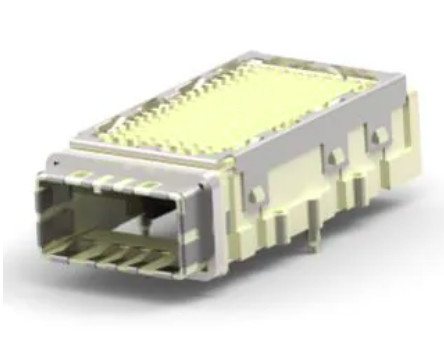

CXP-Empfängermontage 2149157-1 125Gb/s Max. mit Wärmesenk

Schlüsselmerkmale von 2149157-1 125Gb/s Käfigmontage

• Standard CXP-Schnittstelle entspricht InfiniBand CXP 12x QDR und IEEE 100 Gbps Ethernet

• Bietet 12 Kanäle mit Datenraten von 12,5 Gbps für 150 Gbps Gesamtbandbreite in einer einteiligen Press-Fit-Anlage

• Erweiterte Fußabdrücke (EF), dual-sourced Fußabdrücke bietet reduzierte Cross-Talk

• Die vorgefertigte (einteilige) Verbindung mit Käfig ermöglicht eine Ein-Schritt-Anbringung an die Platine

• EMI-Dichtungen an der Lünenöffnung und EMI-Flügeln für die Einbindung von Stecker in Behälter

• CXP-Käfige lassen sich von Bauch zu Bauch montieren (können auf beiden Seiten des Brettes angebracht werden)

• Das Angebot umfasst mehrere Wärmesenk-, Lichtrohr- und EMI-/Staubstopfoptionen, die den Anwendungen der Kunden entsprechen

Technische Spezifikationen

2149157-1 CXP Käfiganwendungen:

• Steuerkarten und Server
• Netzwerkschalter
• Router
• Direkt angeschlossener Speicher (DAS)
• Speicheranschlussnetze (SAN)
• Netzwerkgebundener Speicher (NAS)
• Speichergeräte

Anmerkungen:

1. Die Steckverbinder sind für den Betrieb in einem Temperaturbereich von -40° bis 85°C ausgelegt.
2. Die CXP-Receptacle Assembly ist speziell für Produkte in der Kommunikationsindustrie konfiguriert und darf NICHT für PCI-Anwendungen verwendet werden.
3. Das Anschlussgehäuse und die Kühler (Teile, die die konformen Stiftkontakte halten) sind aus geformtem Thermoplast, UL 94-V-0.Alle kompatiblen Pin-Kontakte im Steckverbinder sind aus Kupferlegierung mit Nickel unterplattiertDie Gehäuse ist aus Druckgusszink gefertigt. Der Staubstopf ist aus Druckgusszink gefertigt.
4. Eine längere Exposition gegenüber ultraviolettem Licht kann die chemische Zusammensetzung des Verbindungsmaterials verschlechtern.
5. Die Verbindungseinheit sollte bis zur Gebrauchsbereitschaft im Versandcontainer verbleiben, um eine Verformung der konformen Stiftkontakte und -halter zu verhindern.Die Steckverbände sollten zuerst in, um eine Verunreinigung der Lagerung zu vermeiden, die sich negativ auf die Leistung auswirken könnte.
