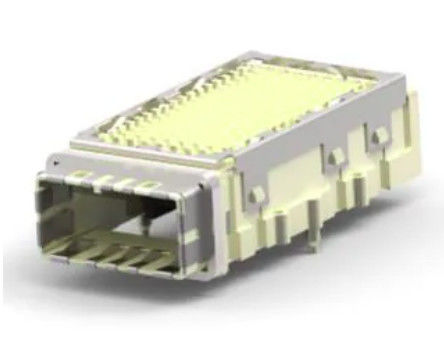

2149157-1 CXP Empfängermontage 125Gb/s Max mit Wärmeabwasser

Entdecken Sie das 2149157-1 CXP RCPT Kit mit Kühlkörper, eine versiegelte CXP-Steckverbinderbaugruppe mit 84 Positionen und Press-Fit-Durchsteckmontage, einer Datenrate von 125 Gbit/s und EMV-Abschirmung für Hochleistungssignal-Anwendungen.

Hauptmerkmale der 2149157-1 125-Gbit/s-Cage-Baugruppe

• CXP-Steckverbinderbaugruppe mit integriertem Kühlkörper
• 84 Positionen, Single-Port, 1 x 1 Konfiguration
• Unterstützt Datenraten bis zu 125 Gbit/s
• Versiegelte Konstruktion für verbesserten Schutz
• EMV-Abschirmung mit Elastomer-Dichtung
• Durchsteck-Press-Fit-Anschluss für sichere PCB-Befestigung
• Standardprofil-Design mit 14,37 mm Höhe
• UL 94V-0 klassifiziertes Gehäusematerial
• Tray-Verpackung für Produktionskomfort

Technische Spezifikationen:

Material- und mechanische Spezifikationen

• Primäre Produktbeschichtung: Zinn über Nickel
• Cage-Material: Zinn über Nickel Beschichtung
• Gehäusematerial: UL 94V-0 klassifiziertes Flüssigkristallpolymer (LCP)
• Mittenabstand (Pitch): 0,8 mm [0,03 Zoll]
• Empfohlene PCB-Dicke: 1,57 mm [0,062 Zoll]
• Schaltungsanwendung: Signal

2149157-1 CXP Cage Anwendungen:

• Controller-Karten und Server
• Netzwerk-Switches
• Router
• Direct Attached Storage (DAS)
• Storage Attached Networks (SAN)
• Network Attached Storage (NAS)
• Speichergeräte

Hinweise:

1. Die Steckverbinder sind für den Betrieb in einem Temperaturbereich von -40 °C bis 85 °C [-40 °F bis 185 °F] ausgelegt.
2. Die CXP-Steckverbinderbaugruppe ist speziell für Produkte in der Kommunikationsindustrie konfiguriert. NICHT für Peripheral Component Interconnect (PCI) Anwendungen verwenden.
3. Das Steckverbindergehäuse und die Chicklets (Teile, die die konformen Stiftkontakte halten) sind aus thermoplastischem Spritzguss, UL 94-V-0. Alle konformen Stiftkontakte im Steckverbinder bestehen aus einer Kupferlegierung, unterplattiert mit Nickel; an den Anschlüssen mit Zinn und im Schnittstellenbereich mit Gold oder Gold-Äquivalent beschichtet. Die Gehäusebaugruppe besteht aus Zinkdruckguss. Der Staubstopfen besteht aus Zinkdruckguss.
4. Längere Einwirkung von ultraviolettem Licht kann die chemische Zusammensetzung des Steckverbinder materials verschlechtern.
5. Die Steckverbinderbaugruppe sollte bis zur Verwendung im Versandbehälter verbleiben, um Verformungen der konformen Stiftkontakte und Montagepfosten zu vermeiden. Die Steckverbinderbaugruppen sollten nach dem Prinzip "First In, First Out" verwendet werden, um Lagerkontaminationen zu vermeiden, die die Leistung beeinträchtigen könnten.

​

FAQs zu 2149157-1 CXP Cage

1. Wofür wird der 2149157-1 verwendet?

Der 2149157-1 wird als CXP-Steckverbinderbaugruppe für Hochgeschwindigkeits-Signalverbindungsanwendungen in Netzwerk- und Kommunikationsgeräten verwendet.

2. Enthält der 2149157-1 einen Kühlkörper?

Ja. Das Teil wird mit einem Kühlkörper geliefert, der das Wärmemanagement in anspruchsvollen Betriebsumgebungen unterstützt.

3. Ist der 2149157-1 ein versiegelter Steckverbinder?

Ja. Diese Steckverbinderbaugruppe ist versiegelt, was den Schutz und die Systemzuverlässigkeit verbessert.

4. Was ist die Datenrate des 2149157-1?

Die maximale Datenrate beträgt 125 Gbit/s.

5. Welche Art von PCB-Anschluss verwendet er?

Er verwendet Durchsteck-Press-Fit Anschluss für eine sichere PCB-Montage.
