Produkt-Details
Herkunftsort: China
Markenname: Link-pp
Zertifizierung: UL, Reach, RoHs, ISO19001, ISO14001
Modellnummer: LPJG0926 HENLS4R
Dokument: LPJG0926HENLS4R.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100 Stück
Preis: $0.22 - $1.2
Verpackung Informationen: Fördermaschinenband
Lieferzeit: Ungefähr 1-2 Wochen
Zahlungsbedingungen: TT, NET30/60/90 Tage, Western Union
Versorgungsmaterial-Fähigkeit: 10 000 Stück pro Woche
Art der Erzeugnisse: |
RJ45-Anschluss mit 1000-Base-T-Integrierten Magneten |
Anzahl der Ports: |
1x1 |
Schnalle: |
Auf den Boden. |
Art der Montage: |
Durchs Loch |
Poe: |
Unterstützung von PoE+ |
Geschwindigkeit: |
10/100/1000 Basis-t |
EMS-VORSPRÜNGE: |
Ohne |
LED-Option: |
Grün/gelb |
Betriebstemperaturbereich: |
0°C bis 70°C |
Längen (Zoll/mm): |
0.837/21.25 |
Breite (Zoll/mm): |
0.627/15.93 |
Höhe (Zoll/mm): |
0.524/13.30 |
Art der Erzeugnisse: |
RJ45-Anschluss mit 1000-Base-T-Integrierten Magneten |
Anzahl der Ports: |
1x1 |
Schnalle: |
Auf den Boden. |
Art der Montage: |
Durchs Loch |
Poe: |
Unterstützung von PoE+ |
Geschwindigkeit: |
10/100/1000 Basis-t |
EMS-VORSPRÜNGE: |
Ohne |
LED-Option: |
Grün/gelb |
Betriebstemperaturbereich: |
0°C bis 70°C |
Längen (Zoll/mm): |
0.837/21.25 |
Breite (Zoll/mm): |
0.627/15.93 |
Höhe (Zoll/mm): |
0.524/13.30 |

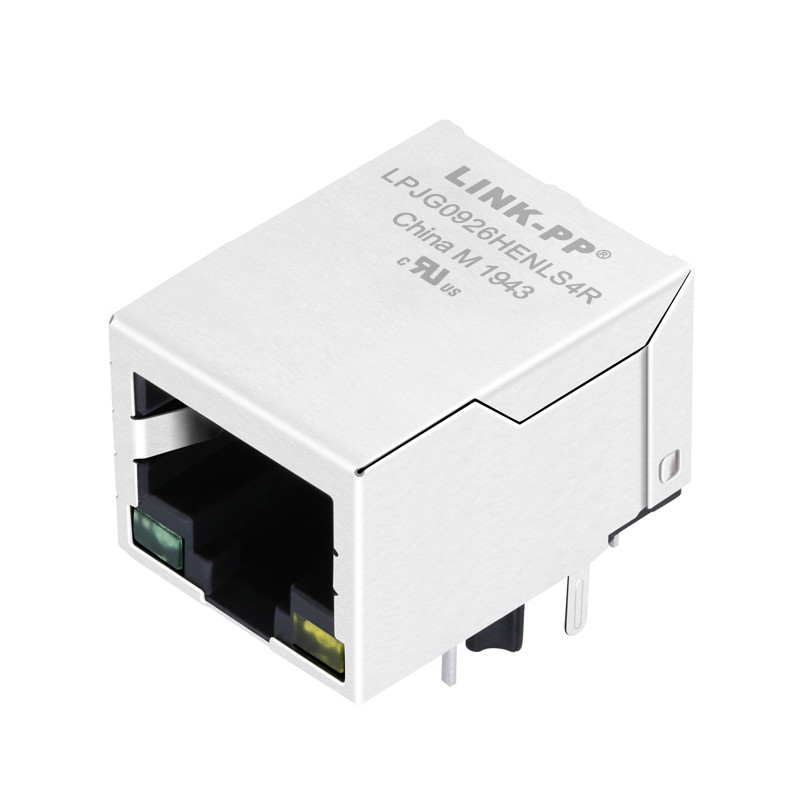

LINK-PP RJ45-Steckverbinder mit integrierter Magnetik bieten hervorragende Leistung und EMI-Abschirmung für Ethernet-Schnittstellen. Diese RJ45-Ethernet-Buchsen bieten 10/100/1000BaseT-Leistungsgeschwindigkeiten bis zu 10 Gbit/s mit oder ohne PoE/PoE+-Funktionen. Viele 1xN- und 2xN-Portkonfigurationen und ein erweiterter Betriebstemperaturbereich von -40 °C - +85 °C machen die LINK-PP RJ45-Buchsen für den industriellen Einsatz geeignet. Die integrierte Magnetik-RJ45-Buchse der Serie 0926 bietet THT-Pins für Wellen- und Reflow-Löten. Unter ihnen verwendet LPJG0926HENLS4R die Through-Hole Reflow-Technologie:
|
LPJG0926HENLS4R |
Windungsverhältnis (±5%) |
|---|---|
|
Pri∶Sec = 1CT∶1CT |
Induktivität OCL |
|
350uH MIN @100KHz/0.1V,8mA DC Vorspannung |
120uH MIN @100KHz/0.1V,18mA DC Vorspannung Einfügedämpfung |
|
-1,0 dB MAX @1-100 MHz |
-1,2 dB MAX @100-125 MHz Rückflussdämpfung |
|
-16dB MIN @1-40MHz |
-12dB MIN @40-60MHz -10dB MIN @60-80MHz -8dB MIN @80-100MHz Übersprechen |
|
-30dB MIN @1-100MHz |
DC-Strom-/Spannungsbewertung pse Pins |
|
-30dB MIN @1-100MHz |
DC-Strom-/Spannungsbewertung pse Pins |
|
720mA MAX @57VDC (Dauerbetrieb) |
Isolierung PHY-SEITE zur Leitungs-SEITE |
|
1500Vrms |
Betriebstemperatur |
|
0℃ bis 70℃ |
ANMERKUNGEN |
|
1. Entwickelt zur Unterstützung von Anwendungen wie SOHO (ADSL |
|
|
Modems), LAN-on-Motherboard (LOM), Hubs und Switches. 2. Erfüllt die IEEE802.3at-Spezifikation. 3. Steckverbinder-Materialien: Gehäuse: Thermoplastisches PA46+30%G.F UL94V-0 Kontakt: Phosphorbronze C5210R-EH Dicke = 0,35 mm Pins: Messing C2680R-H Dicke = 0,35 mm Abschirmung: SUS 304-1/2H Dicke = 0,2 mm Kontaktbeschichtung: Gold 6 Mikro-Zoll min. im Kontaktbereich. 4. Maximale Reflow-Temperatur: 250℃, 5 Sek. 5. UL-Zertifizierung: Aktennummer E484635. IR-Reflow: |
|
Temperatur (Ta-Tb): 150-200℃
Zeit (t1-t2): 60-180s
Halte-Temperatur: 217℃
Zeit (TL): 60-150s
Max. Temperatur (Tp): 250 (+0/-5℃)
Max. Zeit (Tp): 5s
Die Durchschnittsgeschwindigkeit: 3℃/S Max
Die durchschnittliche Abkühlgeschwindigkeit: 6℃/S Max
Von 25℃ bis Produkte aus dem Ofen: 6 Minuten Max
Verpackung:
Verpackungsart: Trägerband
Äußere Kartoneinheit: 600 Stück/6 Rollen/Karton
Nettogewicht: 4,5 kg
Bruttogewicht: 7 kg
