Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: RJ3T113N
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: Supportive
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Month
Nummer des Hafens: |
1x1 |
Schnalle: |
Aufstehen. |
Montieren: |
Durchs Loch |
EMS-VORSPRÜNGE: |
Ohne |
LED-Farbe: |
Links grün/rechts gelb |
Poe: |
Keine |
Nummer des Hafens: |
1x1 |
Schnalle: |
Aufstehen. |
Montieren: |
Durchs Loch |
EMS-VORSPRÜNGE: |
Ohne |
LED-Farbe: |
Links grün/rechts gelb |
Poe: |
Keine |
|
Kompatible Teilnummer |
LINK-PP-Teilnummer |
Hersteller |
Beschreibung |
|

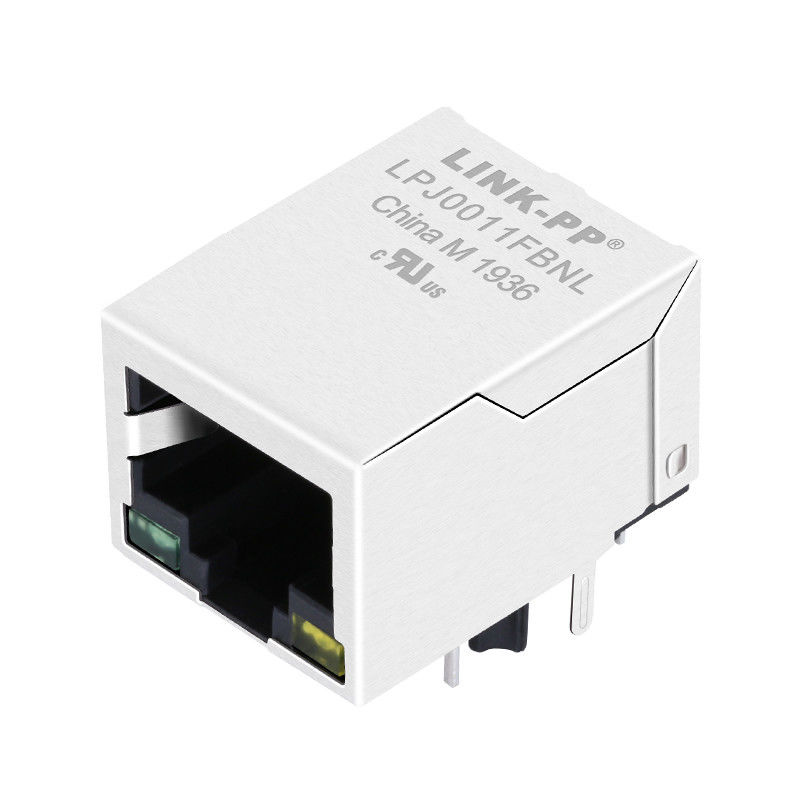

RJ3T113N |
LPJ0011FBNL |
LINK-PP |
RJ45-Anschluss mit integriertem Magnet |
|
Reihe |
Typ des Steckers |
Geschwindigkeit |
Typ der Montage |
|
RJ45 Magjack |
LINK-PP Rj45 |
10/100 Mbps |
Durchlöcher |
|
Orientierung |
Kündigung |
LED-Farbe |
Schirmung |
|
90° Winkel (rechts) |
Lötmittel |
G/Y |
Schild |
Elektrische Spezifikationen @ 25°C
|
Umdrehungsverhältnis ((± 2%) |
TX=1CT:1CT RX=1CT:CT |
|
Induktivität OCL |
mit einer Breite von mehr als 20 mm,0.1V,8mA Gleichstromverzerrung |
|
Einsetzungsverlust |
-1,0 dB MAX @ 1-65MHz |
|
Rückkehrverlust |
-20 dB MIN @ 1-10MHz |
|
-16 dB MIN @ 10-30MHz |
|
|
-12 dB MIN @ 30-60MHz |
|
|
-10dB MIN @ 60-100MHz |
|
|
Kreuzgespräche |
-40 dB MIN @ 1-30MHz |
|
-35 dB MIN @ 30-60MHz |
|
|
-30dB MIN @ 60-100MHz |
|
|
Ablehnung des allgemeinen Modus |
-30 dB MIN @ 1-50MHz |
|
-20 dB MIN @ 50-150MHz |
|
|
Hypotest |
1500 Vrms MIN |
|
Betriebstemperaturbereich |
0°C bis 70°C |
Die RJ45 Magnet Jack-Serie von LINK-PP ist ein traditioneller Modular Jack Connector, der mit magnetischen Transformatorkomponenten integriert ist.Die Integration magnetischer Komponenten in die Steckdose spart Platz und reduziert die PCB-LötverfahrenEs verbessert auch die elektromagnetische Interferenz (EMI) -Schutz, um eine stabilere Ethernet-Verbindung zu erreichen.Ablehnung im gemeinsamen Modus, Impedanzgleichung und elektromagnetische Kompatibilität.
