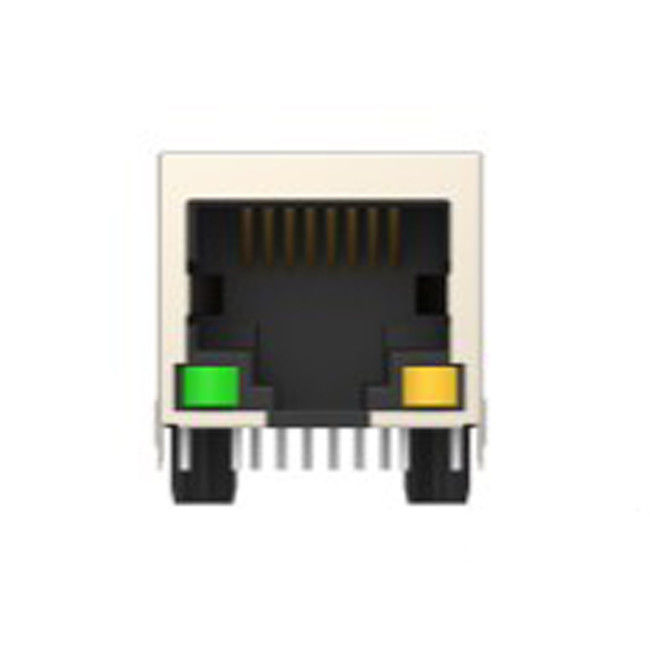

6-2337992-8 Ethernet-Steckdosen mit integrierter Magnetik und POE

Merkmale der 6-2337992-8 Ethernet-Buchsen:

• Produkttyp: RJ45 mit integrierter Magnetik
• Unterstützung von 260°C Reflow-Lötprozessen zur Vereinfachung der Herstellung ohne zusätzlichen Prozessschritt
• Reduzierung von elektrischen Problemen und Korrosion durch dickere Beschichtung
• Geeignet für industrielle Anwendungen: -40°C bis +85°C Temperaturbereich
• Kompaktes Design auf Leiterplatten unter Verwendung integrierter Magnetik
• Fernspeisung durch 802.3at PoE unterstützt
• Verbesserte EMV mit 3-Draht-Drossel
• Beschichtungsdicke 0,76 µm [30 µ Zoll] Gold über 1,27 µm [50 µ Zoll] Nickel

6-2337992-8 Parameter:

Produkttyp:
• Modularer Buchsen- und Stecker-Schnittstellentyp: RJ45 mit integrierter Magnetik
• Produkte für modulare Buchsen und Stecker: RJ-Typ-Buchsen und -Stecker
• Modularer Steckverbinderstil: Buchse
• Erdungsoptionen: Leiterplatten-Erdung
• Steckverbinder und Kontakt enden an: Leiterplatte

ELEKTRISCH
• 10/100 Mbit/s Ethernet, 1 Gbit/s
• Durchschlagsfestigkeit 2250 V DC
• Unterstützt Spannungs- oder Strommodus-Anwendungen
• 3-Draht-Drossel

MATERIALIEN
• Beschichtungsdicke 0,76 µm [30 µ Zoll]
Gold über 1,27 µm [50 µ Zoll] Nickel
• Hochwertiges LCP
• UL94-V0
• 260°C Reflow-fähig
• Feuchtigkeitsempfindlichkeitsgrad (MSL) 1

Kontaktmerkmale
• Leiterplatten-Kontaktanschlussbereich Beschichtungsmaterial: Zinn
• Kontakt-Unterbeschichtungsmaterial: Nickel
• Leiterplatten-Kontaktanschlussbereich Beschichtungsmaterial-Ausführung: Matt
• Kontakt-Steckbereich Beschichtungsmaterial: Gold
• Kontakt-Basismaterial: Kupferlegierung
• Kontakt-Steckbereich Beschichtungsmaterialdicke: 0,76 µm [30 µin]

MECHANISCH
• -40°C bis +85°C
• Mind. 750 Steckzyklen
• Verschiedene Konfigurationen verfügbar

Anwendungen von RJ45 mit integrierter Magnetik:

Industrielle Switches und Router: Unterstützung der Datenkommunikation und -steuerung in industriellen Produktionsumgebungen.

Speicherprogrammierbare Steuerungen (SPS): 6-2337992-8 RJ45-Steckverbinder ermöglichen eine nahtlose Datenübertragung und Steuersignale zwischen SPS und anderen Netzwerkgeräten.

Industrielle Sensoren und Aktoren: Gewährleistung einer zuverlässigen Kommunikation zwischen Sensoren, Aktoren und zentralen Steuerungssystemen.

Automatisierte Fertigungssysteme: Optimierung der Produktionsprozesse und Minimierung von Ausfallzeiten.

Test- und Messgeräte: Erleichterung der Datenübertragung und Fernsteuerungsfunktionen.

Verpackungs- und Versanddetails:

Verpackungsmenge: 50
Verpackungsmethode: Tray

Die Steckverbinder werden sorgfältig in Trays angeordnet und gesichert, um Schäden während des Transports und der Handhabung zu vermeiden.

Die Tray-Verpackung gewährleistet eine bequeme Lagerung und einen einfachen Zugriff auf die Steckverbinder, wenn sie für die Installation oder Montage benötigt werden.
Alle Verpackungsmaterialien sind so konzipiert, dass sie die Industriestandards für Haltbarkeit und Schutz erfüllen.
Auf der Verpackung werden klare Kennzeichnungen und Produktinformationen zur schnellen Identifizierung und als Referenz bereitgestellt.
