Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LP6062ANL
Dokument: LP6062ANL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$1.2
Verpackung Informationen: T&R
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
P/n: |
LP6062ANL |
Typ: |
PoE+ LAN-Transformator |
hipot: |
1500 Vrms 1 mA 1 Sekunde |
Dimension: |
17,60 x 12,20 x 6,00 mm |
Maximale Reflow-Temperatur: |
5 Sekunden bei 250°C |
Kompatible Marken: |
Impuls |
Datenrate: |
1000base-t |
Anzahl der Kanäle/Häfen: |
Einzel |
Poe: |
PoE+ |
Montageart: |
SMT |
Kurvenverhältnis: |
1: 1 |
Betriebstemperaturbereich: |
-40 ° C bis +85 ° C. |
P/n: |
LP6062ANL |
Typ: |
PoE+ LAN-Transformator |
hipot: |
1500 Vrms 1 mA 1 Sekunde |
Dimension: |
17,60 x 12,20 x 6,00 mm |
Maximale Reflow-Temperatur: |
5 Sekunden bei 250°C |
Kompatible Marken: |
Impuls |
Datenrate: |
1000base-t |
Anzahl der Kanäle/Häfen: |
Einzel |
Poe: |
PoE+ |
Montageart: |
SMT |
Kurvenverhältnis: |
1: 1 |
Betriebstemperaturbereich: |
-40 ° C bis +85 ° C. |

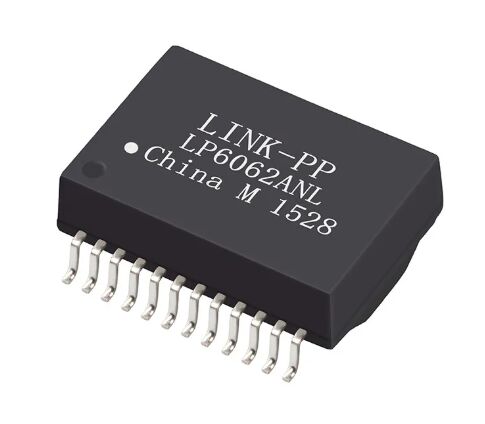

Die...LINK-PP LP6062ANList ein leistungsstarkes Gigabit-Ethernet-LAN-Transformatormodul für10/100/1000BASE-TAnwendungen mitPoE+ (IEEE 802.3at)Dieses 24-Pin-Magnetmodul ist für die Zuverlässigkeit, Signalintegrität und EMI-Leistung entwickelt und eignet sich ideal für Netzwerkgeräte, SOHO-Geräte, LOM-Designs, industrielle Systeme,und Telekommunikationsanwendungen.
| Parameter | Spezifikation |
|---|---|
| Drehverhältnis (TX/RX) | 1CT:1CT ± 5% |
| OCL (100 kHz, 100 mV, 11 mA) | ≥ 350 μH |
| Einfügungsverlust (1 ‰ 100 MHz) | ≤ 1 dB |
| Rückkehrverlust | 1°30 MHz: ≥ ¥16 dB30 ¥60 MHz: ≥ ¥12 dB60 ¥80 MHz: ≥ ¥10 dB80 ¥100 MHz: ≥ ¥8 dB |
| Übertragung (1 ‰ 100 MHz) | ≥ 30 dB |
| Ablehnung im allgemeinen Modus (1 ‰ 100 MHz) | ≥ 30 dB |
| Gleichstrom der Gleichstromleitung | Maximal 720 mA @ 57 VDC kontinuierlich |
| Hypotische | 1500 Vrms, 1mA, 1 Sekunde |
| Betriebstemperatur | -40°C bis +85°C |
Die LINK-PP-Produkte entsprechen den wichtigsten globalen Standards, die Sicherheit, Zuverlässigkeit und Umweltverantwortung gewährleisten:
Unser hochpräziser Produktionsfluss gewährleistet eine stabile elektrische Leistung und eine gleichbleibende Qualität für alle LAN Magnetics & RJ45 Lösungen.
Durch modernste Prüfsysteme wird gewährleistet, dass jeder LAN-Transformator die EMI-, Signalintegritäts- und Zuverlässigkeitsstandards der Branche erfüllt.
