Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: LP5014NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$0.8
Verpackung Informationen: T&R
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Teilenummer: |
LP5014NL |
Kompatible Marken: |
Wurth |
Datenrate: |
1000base-t |
Anzahl der Kanäle/Häfen: |
Dual |
Poe: |
Nicht |
Montagetyp: |
SMT |
Kurvenverhältnis: |
1: 1 |
Betriebstemperaturbereich: |
-40 ° C bis +85 ° C. |
Teilenummer: |
LP5014NL |
Kompatible Marken: |
Wurth |
Datenrate: |
1000base-t |
Anzahl der Kanäle/Häfen: |
Dual |
Poe: |
Nicht |
Montagetyp: |
SMT |
Kurvenverhältnis: |
1: 1 |
Betriebstemperaturbereich: |
-40 ° C bis +85 ° C. |

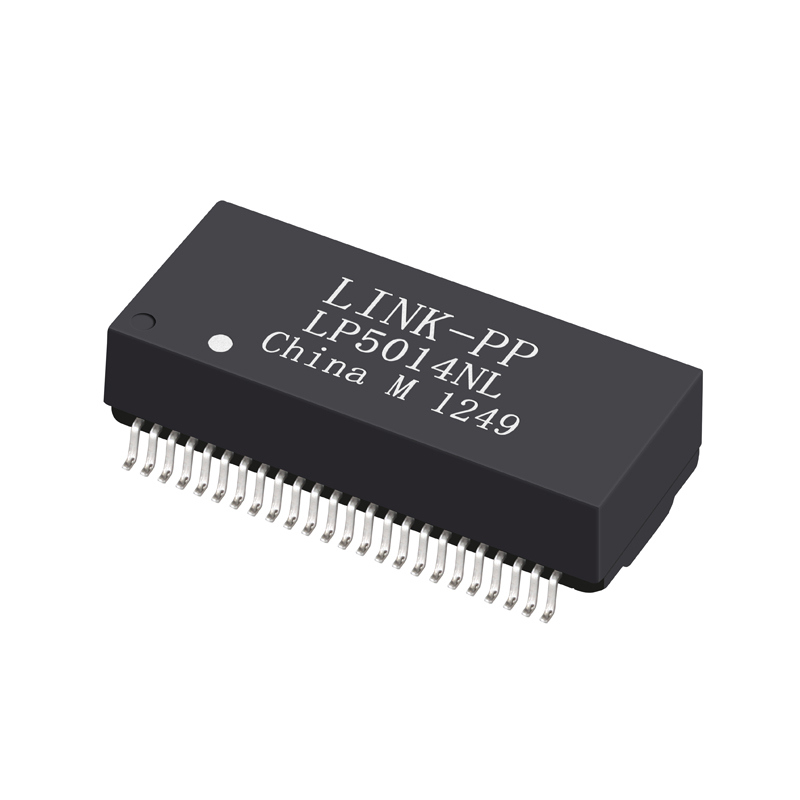

DieLP5014NLvonLINK-PPist einmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 Wfür10/100/1000Base-T-LAN-Anwendungen.
Es bietet eine ausgezeichnete Signalintegrität, hohe Isolation und robuste EMI-Unterdrückungsleistung. Ideal für Netzwerk-Schnittstellenkarten, Switches, Router und industrielle Ethernet-Systeme.
| Parameter | Einzelheiten |
|---|---|
| Teilnummer | LP5014NL |
| Hersteller | LINK-PP |
| Beschreibung | Dual-Port 1000BASE-T Ethernet-Transformator, 1:1 Drehverhältnis, SMT-Paket |
| Reihe | XFMR 1000BASE-T Doppelanschluss 1:1 SMT |
| Typ des Transformators | Isolations- und Datenschnittstellentransformator |
| Anwendung | 10/100/1000Base-T-Ethernet (ohne PoE) |
| Drehverhältnis (TX / RX) | 1CT: 1CT |
| Bauwesen | Öffnen Sie den Rahmen |
| Kerne pro Hafen | 16 |
| Typ der Montage | Oberflächenbefestigung (SMT) |
| Abmessungen (L × W × H) | 280,00 mm × 16,20 mm × 7,00 mm |
| Betriebstemperatur | ¥40 °C bis +85 °C |
| Verpackungshöhe (Zoll/mm) | 0.276" / 7.00 mm |
| Packungslänge (Zoll/mm) | 1.102" / 28,00 mm |
| Packungsbreite (Zoll/mm) | 0.638" / 16.20 mm |
| Geschwindigkeit | 1000BASE-T |
| Anzahl der Häfen | Zweifach |
| Automatische Polaritätserkennung | Unterstützt (Auto-MDI/MDIX) |
| RoHS/REACH-Konformität | - Ja, das ist es. |
| Isolationsspannung | 1500 Vrms (min) |
| Einheitspreis | KontaktVerkäufe von LINK-PPfür ein Angebot |
| Typische Anwendungsfälle | Ethernet-Switches, NICs, Router, Medienkonverter und Gateways |
| Parameter | Typische Spezifikation |
|---|---|
| Einsetzungsverlust | 1·100 MHz: ≤ 1,0 dB (maximal) |
| Rückkehrverlust (min) | 1·30 MHz: 18 dB 40 MHz: 18 dB 50 MHz: 16 dB 60~80 MHz: 12 dB 100 MHz: 10 dB |
| Überspannung (min) | 30 MHz: 45 dB 60 MHz: 40 dB 100 MHz: 35 dB |
| Die Angabe des Wertes des Wertes des Wertes des Wertes | 30 MHz: 43 dB 60 MHz: 37 dB 100 MHz: 33 dB |
| Isolationsspannung | ≥ 1500 Vrms |
| Betriebstemperatur | ¥40 °C ~ +85 °C |
