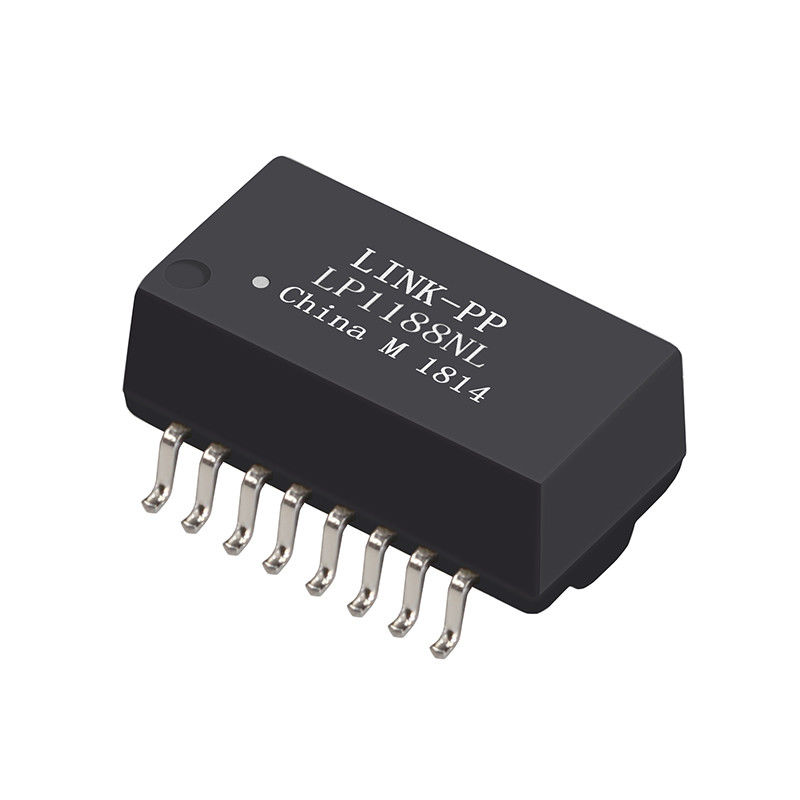

LP1188NL-einzelner Port-Ethernet-Isolierungs-Transformator SMT 10/100Base-T 16 PIN

Übersicht über das Single-Port SMD Ethernet Isolation Transformer Modul LP1188NL


DieLP1188NList ein leistungsstarkes Ethernet-Magnetikmodul mit einem einzigen Port, das10/100 Basis-TNetzwerkdatenraten.mit einer Breite von nicht mehr als 15 mm(SMD) -Modul, bietet galvanische Isolation, Impedanzmatching und Signalintegritätsfunktionalität zwischen einem Ethernet-PHY und der Kabeloberfläche mit verdrehtem Paar.Es ist für die Zuverlässigkeit in eingebetteten, Industrie- und Verbraucher Ethernet-Anwendungen.


Wesentliche Merkmale

• Unterstützt 10 Base-T und 100 Base-TX Netzwerkgeschwindigkeiten.
• Ein-Port-Konfiguration (1x10/100), SMD-Footprint mit 16 Pins.
• Drehverhältnis: 1CT: 1CT (sowohl Send- als auch Empfangsseiten) für eine optimierte Kopplung.
• Betriebstemperaturbereich: ∼40 °C bis +85 °C für eine breite Umwelttoleranz.
• Hi-Pot (Isolation) -Rating typischerweise 1500 Vrms (Minimum) für die Sicherheit und Isolierung der Ausrüstung.
• Konformität mit IEEE 802.3 (10/100 Base-T) Normen, RoHS, REACH, UL, ISO9001/14001 zertifiziert (über LINK-PP-Fertigung).
• Open-Frame Hochleistungs-Magnetik-Design, optimiert für EMI-Unterdrückung, kompakte Platten-Layout und SMT Rückflusskompatibilität.

Elektrische Spezifikationen @25°C

Konstruktion und Auswahl

• Bestätigen Sie die Netzwerkgeschwindigkeitsanforderung: Wenn Ihr System Gigabit (1000 Base-T) oder höher benötigt, wählen Sie entsprechend; LP1188NL ist für 10/100 Base-T optimiert.
• Sicherstellen, dass das PCB-Layout die Platzierung des Transformators in der Nähe des PHY- oder RJ45-Magnetweges für eine optimale Signalintegrität ermöglicht.
• Betrachten Sie die Nennspannung für die Isolierung im Verhältnis zur Sicherheits-/Regulierungsumgebung des Systems.
• Überprüfung der Eignung des Rückflussprofils (SMT) und der maximalen Komponentenhöhe unter Berücksichtigung der Beschränkungen des Gehäuses.
• Wenn PoE (Power-over-Ethernet) -Fähigkeit erforderlich ist, ist sicherzustellen, dass die Magnetik und die RJ45-Schnittstelle entsprechend eingestuft sind (LP1188NL steht für NON-PoE).

Teilnummer der zugehörigen Magnetmodule:
