Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL, ROHS, Reach, ISO
Modellnummer: 6605814-6
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: Supportive
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: in "Stock Ship heute"
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Month
Serie: |
Magnetischer Jack |
Portkonfiguration: |
1x1 |
Abschirmung: |
Abgeschirmt |
Montagewinkel: |
Rechtwinkel |
Kündigungsstil: |
Durch Loch |
AutoMDIX: |
Unterstützung |
Serie: |
Magnetischer Jack |
Portkonfiguration: |
1x1 |
Abschirmung: |
Abgeschirmt |
Montagewinkel: |
Rechtwinkel |
Kündigungsstil: |
Durch Loch |
AutoMDIX: |
Unterstützung |
Teilenummer | Anzahl der Ports | Hersteller | Beschreibung |

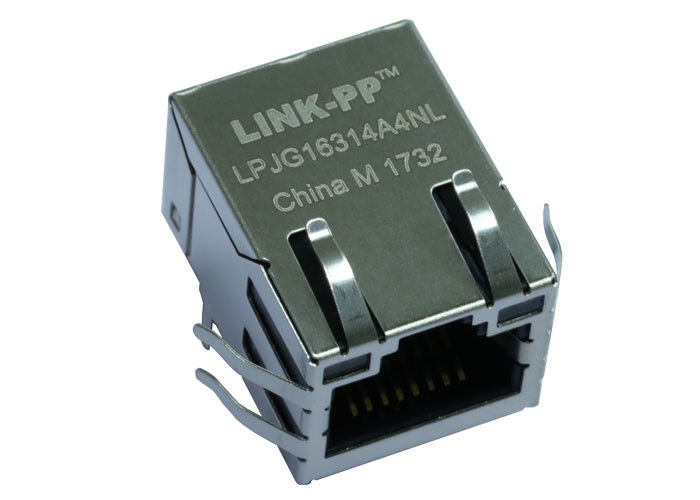

LPJG16314A4NL Cross Tyco 6605814-6 | Einzelport | LINK-PP | 10/100M/1000Base-T RJ45 Ethernet-Anschluss mit Magnetik |
| |||
Geschlecht | Verriegelung Ausrichtung | EMI-Finger | Montageart |
Buchse (weiblich) | Tab oben | Mit | Thru-Hole |
| |||
Ausrichtung | Anschluss | LED-Farbe | Abschirmung |
90° Winkel (rechts) | Löten | G/Y & G/Y | Abgeschirmt |
HINWEISE: 4. Die Magnetik ist symmetrisch und unterstützt AUTO-MDI/MDIX.
| |||
EINFÜGEDÄMPFUNG (IL): 1,1 dB MAX. von 0,5 MHz bis 100 MHz
RÜCKFLUSSDÄMPFUNG (RL):
18 dB MIN. von 0,5 MHz bis 40 MHz
12-20LOG(f/80)dB MIN. von 40,1 MHz bis 100 MHz
ÜBERSPRECHDÄMPFUNG:
35 dB MIN. von 0,5 MHz bis 40 MHz
33-20LOG(f/50)dB MIN. von 40,1 MHz bis 100 MHz
GLEICHTAKTUNTERDRÜCKUNGSVERHÄLTNIS (CMRR):30 dB MIN. von 0,5 MHz bis 100 MHz
ISOLATIONS-SPANNUNG:2250 VDC (MAX.) für 60 Sekunden mit einer Anstiegszeit von 500 V/Sek.
Die 250 OHM LED-Widerstände sind optional, bitte beachten Sie die Tabelle für das Vorhandensein oder Fehlen von LED-Widerständen. Wenn die LED ohne 250 OHM-Widerstände mit einem konstanten Strom von ca. 20 mA betrieben wird.
LED-FARBE:
DOMINANTE WELLENLÄNGE (A D): GRÜN 568 nm TYP. bei IF=20mA
VORWÄRTSSPANNUNG (VF): GRÜN 2,2 V TYP. bei IF=20mA
DOMINANTE WELLENLÄNGE (A D): GELB 588 nm TYP. bei IF=20mA
VORWÄRTSSPANNUNG (VF): GELB 2,1 V TYP. bei IF=20mA
DOMINANTE WELLENLÄNGE (A D): ORANGE 605 nm TYP. bei IF=20mA
VORWÄRTSSPANNUNG (VF): ORANGE 2,1 V TYP. bei IF=20mA
Wenn die LED mit 250 OHM-Widerständen betrieben wird, wird die LED mit 5 V Spannung betrieben, und der MAX. Betriebsstrom beträgt 20 mA.
LED-FARBE:
DOMINANTE WELLENLÄNGE (A D): GRÜN 568 nm TYP. bei VF=5V
VORWÄRTSSTROM (IF): GRÜN 12 mA TYP. bei VF=5V
DOMINANTE WELLENLÄNGE (A D): GELB 588 nm TYP. bei VF=5V
VORWÄRTSSTROM (IF): GELB 13 mA TYP. bei VF=5V
