Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: 7498011122
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 72 Stück, 576 Stück
Preis: Supportive & Discounted
Verpackung Informationen: Tablett = 72 Stück, Karton = 576 Stück
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Month
Teilenummer: |
7498011122 |
Serie: |
Wir-RJ45 LAN |
Kreuz & Datenblatt: |
LPJ19911ADNL |
Paket: |
Oberflächenmontage (SMT) |
Anwendungen: |
10/100base-t |
hipot Test: |
2250 VDC 1 Min. |
Industrielle Temperaturspanne: |
-40 °C bis +85 °C |
Kostenlose Muster: |
verfügbar |
Teilenummer: |
7498011122 |
Serie: |
Wir-RJ45 LAN |
Kreuz & Datenblatt: |
LPJ19911ADNL |
Paket: |
Oberflächenmontage (SMT) |
Anwendungen: |
10/100base-t |
hipot Test: |
2250 VDC 1 Min. |
Industrielle Temperaturspanne: |
-40 °C bis +85 °C |
Kostenlose Muster: |
verfügbar |

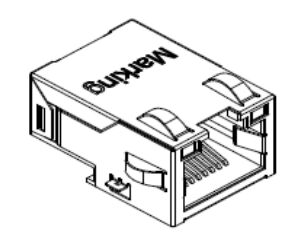

7498011122 (WE-RJ45LAN): 1-Anschluss SMT 10/100BASE-T RJ45 mit integriertem LAN-Transformator, 350μH OCL, Auto-MDIX, -40 bis +85°C.
Die...7498011122(WE-RJ45LAN) ist ein 1-Port, Oberflächen-10/100BASE-T RJ45-Anschluss mit integriertem LAN-Transformator(magnetischer + Stecker) Es ist Auto-MDIX-fähig, optimiert für SMT/Rückflussmontage, für industrielle Temperaturen,und mit Ferritmagneten und robuster Abschirmung für zuverlässige Ethernet-Verbindungen auf eingebetteten, Industrie- und Kommunikationsräte.
|
Teilnummer |
Hersteller Teilnummer |
Hersteller |
Beschreibung |
|
7498011122 (Varianten: 7498011122AR / 7498011122R, Kontrollnachfolger) |
LPJ19911ADNL |
LINK-PP |
10/100M SMT RJ45 |
|
|
|||
|
Häfen |
Betriebstemperatur |
Anwendungen |
Montierung |
|
1X1 |
-40 °C bis +85 °C |
10/100BASE-T (IEEE 802.3u), mit Auto-MDIX-Fähigkeit. |
SMT / Bordrand (Rechteckrichtung) |
|
|
|||
|
Orientierung |
Kündigung |
LED-Farbe |
Schirmung |
|
180° Winkel (rechts) |
Lötmittel |
J/G |
Schild |
|
Wesentliche Merkmale
|
|||
Elektrische Spezifikationen
(Prüfbedingungen: HP/Agilent 4395A, 25 °C, Luftfeuchtigkeit ~ 33%)
| Parameter | Wert | Anmerkungen / Prüfbedingungen |
|---|---|---|
| Die Induktivität im offenen Stromkreis (OCL) | 350 μH min. | 100 kHz / 100 mV @ 8 mA Gleichspannungsverzerrung. |
| Drehverhältnis | 11 (Tx)/11 (Rx)± 2% | 100 kHz / 100 mV. |
| Einfügungsverlust (IL) | ≤ -1,0 dB | 1 ‰ 100 MHz (maximal). |
| Rückkehrverlust (RL) | ≥ -18 dB(130 MHz)≥ -14 dB3060 MHz≥ -12 dB(60~80 MHz)≥ -10 dB(80 ̊100 MHz) | Frequenzbänder pro Datenblatt. |
| Abstoßung im allgemeinen Modus (CMR) | ≥ -40 dB(130 MHz)≥ -37 dB3060 MHz≥ -35 dB(60~100 MHz) | Ein hoher CMR hilft bei der EMI-Leistung. |
| Überspannung (CT) | ≤ -35 dB(1100 MHz) | Typische Magjack-Leistung für 10/100BASE-T. |
| Dielektrisch / Hypot | 2250 VDC / 1 Minute(Herstellerprüfung zwischen spezifizierten Pins) | Für genaue Prüfpunkte siehe Datenblatt. |
