Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: 0826-1X1T-GH-F
Dokument: LPJK6064AONL.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50 Stück
Preis: $1.05
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Innerhalb von 3 Tagen auf Lagerschiff
Zahlungsbedingungen: NET30/60/90 Tage, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit: 250000-320000/Month
Teilenummer: |
Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 a |
Produkttyp: |
Integriertes Anschlussmodul (ICM) |
Ethernet -Geschwindigkeit: |
1000base-t |
Portkonfiguration: |
Einzelner Port, 1×1 |
Poe -Fähigkeit: |
PoE+ 30 W |
RJ45-Tab: |
Registerkarte |
Montage: |
Durch Lochhalterung |
LED -Konfiguration: |
Ausnahme: |
Betriebstemperatur: |
-40°C bis +85°C |
EMI Tabs: |
Ja |
OCL: |
Mindestens 350 µH |
Hipot: |
2250 VDC |
Teilenummer: |
Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 a |
Produkttyp: |
Integriertes Anschlussmodul (ICM) |
Ethernet -Geschwindigkeit: |
1000base-t |
Portkonfiguration: |
Einzelner Port, 1×1 |
Poe -Fähigkeit: |
PoE+ 30 W |
RJ45-Tab: |
Registerkarte |
Montage: |
Durch Lochhalterung |
LED -Konfiguration: |
Ausnahme: |
Betriebstemperatur: |
-40°C bis +85°C |
EMI Tabs: |
Ja |
OCL: |
Mindestens 350 µH |
Hipot: |
2250 VDC |

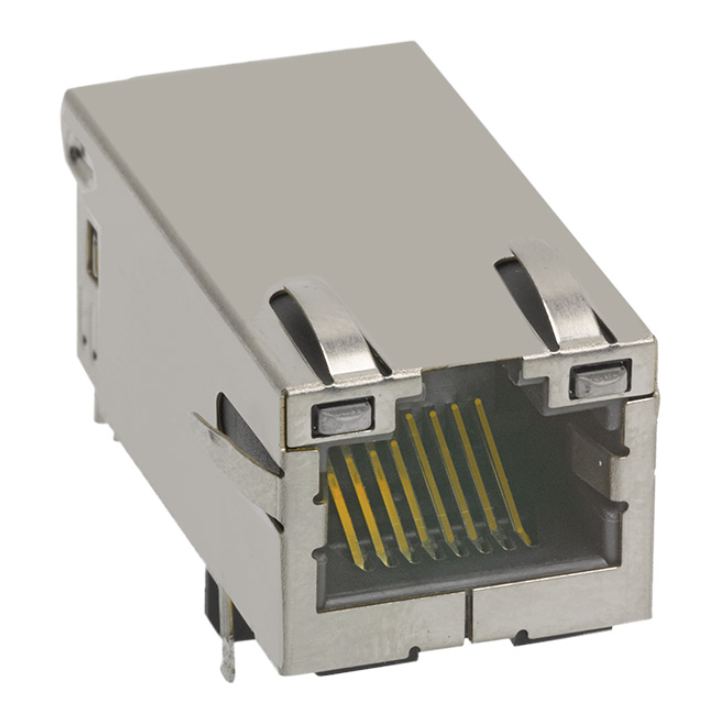

Die 0826-1X1T-GH-Fist ein industriell geeignetes, ein-Port (1x1) Gigabit Ethernet Integrated Connector Module (ICM), das mit integrierter Magnetik undLeistung über Ethernet Plus (PoE+)Fähigkeiten. Vollständig konformIEEE 802.3atEs ist eine sehr schwierige Aufgabe.30 W kontinuierliche Leistung (720 mA @ 57 VDC)Bei gleichzeitiger Aufrechterhaltung eines robusten2250 VDC Dielektrische Isolierung.
Auf einer platzsparenden KonfigurationTab-Up, durchs LochFormfaktor mit bifarbigen LEDs, arbeitet es zuverlässig in einem erweiterten Temperaturbereich von-40°C bis +85°C, so dass es die erste Wahl für industrielle IoT-Gateways, IP-Sicherheitskameras, Hochleistungs-Wireless Access Points (WAPs) und eingebettete Computing-Plattformen ist
| Parameter | Wert | Technische Hinweise / Referenz |
| Nummer des Teils (MPN) | Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | Zeichnungsrevision: Rev. D |
| Portkonfiguration | 1x1 (Einfachanschluss), Tab-Up | Standardhöhenprofil |
| Ethernet-Datenrate | 10/100/1000BASE-T (Gigabit) | 4-Paar-Gleichgewichtstransformator |
| Typ der Montage | Durchlöcher (THT) | Wellenlöten: Höchstgeschwindigkeit 260°C Max (≤ 10 s) |
| Wohnmaterial | Thermoplastische PA, schwarz | Entflammbarkeit UL 94V-0 |
| Kontaktplattierung | 50 μ-Zoll Hartgold über 30 μ-Zoll Nickel | Er erfüllt die Vorschriften der FCC |
| Schirmung | Kupferlegierung, Nickelplattiert | Integrierte EMI-Tabs (Finger) |
| Betriebstemperatur | -40°C bis +85°C | Erweiterte / industrielle Temperatur |
| Agenturzertifizierungen | UL anerkannt (Datei #E196366 & E169987) | RoHS-konform |
| Metrische | Spezifikation | Konformität/Prüfungszustand |
| PoE-Klassifizierung | PoE+ (IEEE 802.3at Compliant) | Leistung bis zu 30 W |
| Kontinuierlicher Strom | 720 mA max. @ 57 VDC kontinuierlich | Gleichgewichtiger Gleichstrom |
| Spitzenstrom | 1.2 A Max. @ 57 VDC | Dauer: 200 ms |
| Dielektrische Isolierung (Hipot) | 2250 VDC | 100% Produktionstest (IEEE 802.3) |
| Drehverhältnis (TP1 bis TP4) | 1CT: 1CT ± 2% | In allen 4 Kanälen abgestimmt |
| Einheitliche Antriebe | 350 μH Min. | 100 kHz, 100 mVrms, 11 mA Gleichspannungsverzögerung |
| Einsetzungsverlust |
0.1 MHz 1.0 MHz: -1,1 dB Max. 1.0 MHz 65 MHz: -0,8 dB Max. 65 MHz 100 MHz: -1,0 dB Max 100 MHz 125 MHz: -1,2 dB Max |
Überschreitet die Gigabit-Signalintegritätsspezifikationen |
| Rückkehrverlust (Min.) |
0.5 MHz ️ 40 MHz: -18 dB 40 MHz 100 MHz: -[12 - 20·log ((f/80MHz) ] dB |
100 Ω-Differenzlinien |
| CM zu CM Ablehnung | -30 dB Min. (100 kHz ∼ 100 MHz) | Filterung im gemeinsamen Modus |
| CM zu DM Ablehnung | -35 dB Min. (100 kHz ∼ 100 MHz) | Überschall- und Strahlendämpfung |
| Indikator | Farbe | Vorwärtsspannung Typ | Dominante Wellenlänge | Pinzuordnung und Polarität |
| LED 1 (links) | Gelb | 2.1 V | 590 nm. | Anschluss 17 (+) / Anschluss 18 (-) |
| LED 2 (rechts) | Orangen | 2.0 V | 610 nm | Anschluss 19 (+) / Anschluss 20 (-) |
| LED 2 (rechts) | Grün | 2.2 V | 570 nm | Pin 19 (-) / Pin 20 (+) (zweifarbig) |
![]()
![]()
Die0826-1X1T-GH-F verwendet durchlöchrige PCB-Festungmit einemTab obenRJ45-Konfiguration und Standardhöhenprofil. Die mechanische Zeichnung enthält die vollständige Anschlussumrisse, Endgerätepositionen, Montagegeometrie, Öffnungsempfehlung des Panels,und Bleiabmessungen.
Zu den wichtigen mechanischen Details auf der Zeichnung gehören:
| Mechanische Eigenschaft | Zeichnen von Informationen |
|---|---|
| Montierung | Durchs Loch |
| Hafenorientierung | Tab oben |
| Profil | Standards |
| Referenz für die Verbindungsbreite | 0.500 in [12.70 mm] |
| Referenz für die Gesamtlänge des Steckers | 1.290 in [32,77 mm] |
| Referenz für die Fronthöhe | 0.642 Zoll [16.31 mm] |
| PCB-bezogene Höhenreferenz | 0.536 in [13,61 mm] |
| Empfohlene Öffnungsbreite des Panels | 0.672 in [17,07 mm] |
| Empfohlene Öffnungshöhe der Platte | 0.551 in [14,00 mm] |
| Empfohlene Öffnungstiefe/Referenz des Panels | 0.080 in [2,03 mm] |
Diese Abmessungen sind als Zeichnungsreferenzen zu betrachten und vor der Produktion von Werkzeugen oder der Freisetzung von PCB mit der neuesten kontrollierten Zeichnung abzugleichen.
Die 0826-1X1T-GH-F ist für1-Port-Gigabit-Ethernet-Anwendungen mit integrierter Magnetik und PoE+-Fähigkeit.
Typische Anwendungsbereiche sind:
Für Ethernet-netzwerkbetriebene Geräte, bei denen die RJ45-Schnittstelle und die Magnetik in eine einzelne PCB-montierte Komponente integriert werden müssen.
Der Betriebsbereich von -40 °C bis +85 °C unterstützt Anwendungen, die breiteren Umgebungstemperaturbedingungen ausgesetzt sind.
Die 1×1-Konfiguration mit einem einzigen Port eignet sich für eingebettete Platinen und Netzwerksysteme, die eine kompakte integrierte Ethernet-Schnittstelle benötigen.
Nützlich, wenn 1000BASE-T-Konnektivität, PoE-Fähigkeit, Status-LEDs und durchlöchige Montage Teil der Hardwareanforderungen sind.
geeignet für angeschlossene Geräte, die eine Standard-Gigabit-Ethernet-Schnittstelle mit integrierter Magnetisierung benötigen.
Bei der Bewertung sekundärer Quellen oder bei der Minderung von Engpässen in der Lieferkette sollten folgende pinkompatible und funktionelle Alternativen verglichen werden:
| Hersteller | Nummer des alternativen Teils | Geschwindigkeit | PoE-Standard | Kompatibilitätserläuterung |
| Bel Fuse | Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | 1GbE | PoE+ (30 W) | Ursprungliche Ausgangsbasis MPN |
| Pulse-Elektronik | JXK0-0115NL /Die in Absatz 1 genannte Nummer gilt nicht. |
1GbE | PoE+ (30 W) | Funktionale Übereinstimmung; Prüfen Sie die Vorwärtsspannung der LED und die Abmessung des Zentrumsklemms. |
| Wurth Elektronik | 7499111440 | 1GbE | PoE+ (30 W) | 100% Pin-to-Pin-kompatibel; Überprüfen Sie die EMI-Positionierung des Fingers. |
| HALO Elektronik | HFJ11-1G48ERL | 1GbE | PoE+ (30 W) | Erweiterte Temperaturkonformität; Überprüfung der Geometrie. |
A: Ja. Der 0826-1X1T-GH-F ist vollständig rückwärtskompatibel mit Standard 10/100/1000BASE-T Ethernet-Datennetzen. Wenn PoE nicht erforderlich ist, lassen Sie einfach die Zentralklemmspinne (VC1V4: Pins 13, 14, 15,und 16) nicht verbunden (schwebend) mit isolierten PCB-Pads.
A: Der 0826-1X1T-GH-F ist für PoE+ (IEEE 802.3at) ausgelegt.mit magnetischen Wicklungen mit niedrigerem Gleichstromwiderstand (DCR) und verbesserten Drahtmessgeräten, die 720 mA kontinuierlichen Gleichstrom (bis zu 30 W) ohne magnetische Sättigung übertragen können, verglichen mit dem Standard-PoE-Grenzwert von 350 mA (15,4 W).
A: Die Verbindungshülle ist aus Hochtemperatur-Thermoplastik (UL 94V-0) geformt.
A: LED 1 (links) ist eine einfarbige gelbe Diode, die über Pins 17 (+) und 18 (-) angetrieben wird. LED 2 (rechts) ist eine zweifarbige (orange/grüne) bipolare Anlage:Anwendung einer positiven Spannung auf Pin 19 leuchtet Orange, während positive Spannung auf Pin 20 angewendet wird, grün leuchtet.
