Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: 0826-1C4T-23-F1
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: Supportive
Verpackung Informationen: 50PCS/Tray, 1200pcs/Carton
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 4600K.PCS/Month
Schnelle Details
Willigt mit IEEE-Standards und allem /1000Base-TX-Ethernet 10/100 ein
Spezifikationen einschließlich 350µH mit Neigung DC-8mA
Integrierter Entwurf konserviert wertvollen Brettraum
Interwinding Durchbruchsspannung des Minimums von Vrms 1500
Anwendbare, Modularbauweise liefert höhere Zuverlässigkeit
Verringerte Stiftzählung für verbessertes Übersprechen und Optimum
PWB-Spur routingCertified in allen bedeutenden Fördermaschinennetzen, die attraktiv sind für Netzwerkschnittstellekarten (NICS)
Magnetische Verbindungsstücke mit Vorsprungs--Oben und Vorsprungs-Untenmit/ohne LED- und EMS-Vorsprünge
Einzelner Hafen, Multi-Hafen und stapelbare Konfigurationen (Through-hole/SMT)
Verringert die Anzahl von den auf das Brett gesetzt zu werden Komponenten,
Gibt oben Brettraum frei und bietet Signalschutz an
Schalldämpfung im System
Verbesserte Zuverlässigkeit und optimale Systemleistung
Nutzen des Habens von kürzeren Signalwegen und von Zuverlässigkeitsgewinnen von den Systemen, die weniger Komponenten enthalten
Hilfshersteller erreichen ihre Ziele der Kostenaufstellung
Spezifikationen
|
Eigenschaften
|

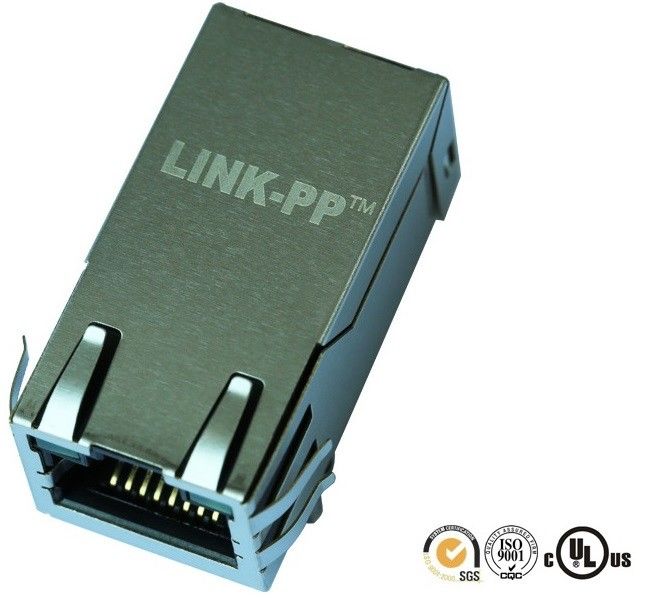

Gigabit magnetisches RJ45 Jack 0826-1C4T-23-F1 mit Ultra-heller LED in PWB-Brett |
| 2)SMT, THT und THT mit USB | |
| 3)350μH Minute, OCL mit 8mA schräg | |
| 4)Willigt mit IEEE 802,3 ein | |
|
5)Ausgedehnte Temperaturspanne 0°c~70°c (oder -40°c~+85°c) verfügbar |
|
| 6)PoE/PoE+ (350mA~720mA) | |
| Operation/Anwendung | ×DSL-Modem |
| Eingebetteter PC | |
| Lan-Anwendungen | |
| Nabe, Router, Schalter | |
| AVR, DVR | |
| Elektrische Eigenschaften | |
| Abgeschirmt | mit/außen |
| Beendigungs-Eigenschaften | |
| EMS-Finger | mit/außen |
| Beendigungs-Methode |
Lötmittel |
| Körpermerkmale | |
| LED | mit/außen |
| EMS-Finger - Spitze und Seiten | mit/außen |
| Klinken-Orientierung | Nehmen Sie Auf-/Ab auf |
| PWB-Schwanzlänge | 3.5±0.5mm |
|
Höhe über Brett |
Optional |
| Kontakt-Eigenschaften | |
| Vorbelastet | JA |
| Anschlussart-Art | Durch Loch |
| Verbindungsstück-Art | Jack |
|
Kern-Zahl |
8 |
| Industriestandards | |
| Bleifreier Lötmittel-Prozess | Wellenlötmittel fähig zu 265°c |
| Befolgungs-Geschichte RoHS/ELV | War immer konformes RoHS |
| Bedingungen für Verwendung | |
| Trifft auf zu | Leiterplatte |
| Umweltbedingungen | Büro/Voraussetzungen |
| Betriebstemperatur (°c) | 0°c~70°c/-40°c~+85°c |
| Andere Eigenschaften | |
| Magnetischer Kreis | 3D15 |
| Statusanzeige | LED |
| Linke LED-Farbe | Optional |
| Rechte LED-Farbe | Optional |
| Entkoppelung des Kondensators | mit/außen |
| Hinterer PWB-Grundvorsprung | mit/außen |
| Singal-Führungs-Quantität | 8 |
|
Datenblätter |
E-Mail-Untersuchung zu Summer@link-PP.com |
| Andere nennen | LPJK0071A4NL |
LINK-PP RJ45 bestimmt für BeagleBone-Schwarzes von Texas-Instrument
http://www.ti.com/tool/beaglebk#0
ein preiswertes, eine offene Quelle, Gemeinschaft-gestützte eine Entwicklungsplattform für Prozessorentwickler ARM® Cortex™-A8 und Liebhaber.
LINK-PP ------------ Der ernannte Lieferant und der Anhänger des eingebetteten Systems für Ti
Integriertes magnetisches RJ45 Jack 0826-1C4T-23-F1 mit Ultra-heller LED in PWB-Brett
|
Wir können diese Teilnummer unten auch machen |
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Gigabit magnetisches RJ45 Jack 0826-1C4T-23-F1 mit Ultra-heller LED in PWB-Brett | |
| Schreiben Sie PWB-Berg | Durch-Loch (THT) oder SMT |
| Zahl von Häfen |
1, 2, 4,6,8 Häfen und stapelbares 2x1, 2x2, 2x4, 2x6 und 2x8 |
| Schild und Unshield | Verfügbar im Schild und in Unshield |
| Verbindungsstück-Art | RJ45 |
| PoE | Energie über dem Ethernet integriert (mit oder ohne) |
| Magnetics | Magnetisches integriertes |
| Magnetics-Geschwindigkeit | Magnetics 10/100Mbps und 1000Mbps |
| Verpacken | Behälter-Wahlen |
| Vorsprungs-Standort | Vorsprung hoch und Vorsprungs-unten Wahlen |
| LED-Farbe | Optional |
| Zahl von Positionen | 8 und 10 Positionen oder andere |
| Zahl von Kontakten | 8 und 10 Kontakte oder andere |
| RoHS konform | Ja |
| Lötmittel-Temperatur | Degr 230 BIS 240. C 5-10 SEKUNDEN |
| Lötmittel-Hochtemperaturwahl | degr 260. C 5-10 SEKUNDEN |
| Wahl der hohen Temperatur | -40 bis +85 Grade Fahrenheit |
| Betriebstemperatur | -0 bis 70 Grad C |
Gigabit magnetisches RJ45 Jack 0826-1C4T-23-F1 mit Ultra-heller LED in PWB-Brett
