Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: ISO9001,SGS,UL,CE,REACH
Modellnummer: XPJG-1-01K-5-PN1-210
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.09-$1.85
Verpackung Informationen: Optional
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3000000/Monat
Anwendung: |
PCB |
Typ: |
Steckfassung PWB-rj45 |
Geschlecht: |
Weiblich |
Hallo-Topf: |
1500v |
LED-Farbe: |
Grün u. Grün |
poe: |
Ja |
Anwendung: |
PCB |
Typ: |
Steckfassung PWB-rj45 |
Geschlecht: |
Weiblich |
Hallo-Topf: |
1500v |
LED-Farbe: |
Grün u. Grün |
poe: |
Ja |
Schnelle Details
PoE-Steckverbinder (Power over Ethernet) mit / ohne LED's und EMI-Registerkarten
Konfigurationen mit einem Port, Multi-Port und Stackable (Thru-Hole)
Reduziert die Anzahl der Komponenten, die auf der Platine platziert werden sollen
Gibt Platz auf der Platine frei und bietet Signalschutz
Geräuschreduzierung im System
Verbesserte Zuverlässigkeit und optimale Systemleistung
Vorteile durch kürzere Signalwege und die Zuverlässigkeit von Systemen mit weniger Komponenten
Hilft Herstellern, ihre Ziele zur Kostensenkung zu erreichen
Spezifikationen

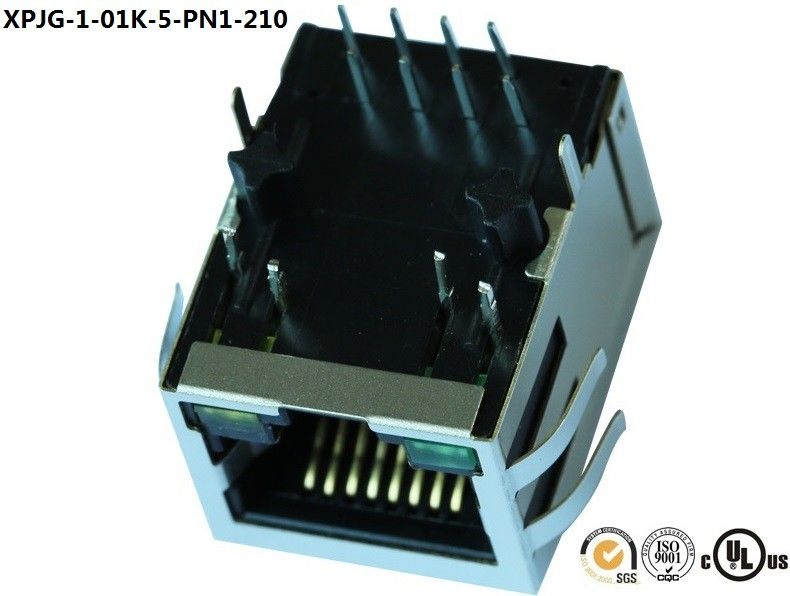

Eigenschaften | XPJG-1-01K-5-PN1-210 Rj45-Steckverbinder W / LED 8P8C Geschirmt / Durchgangsloch / 10/100 Mbps-Filter Für POE |
2) SMD, THT und THT mit USB | |
3) 350 μH min, OCL mit 8 mA Vorspannung | |
4) Entspricht IEEE 802.3 | |
5) Erweiterter Temperaturbereich 0 ° C ~ 70 ° C (oder -40 ° C ~ 85 ° C) verfügbar | |
6) PoE / PoE + (350 mA ~ 720 mA) | |
Bedienung / Anwendung | × DSL-Modems |
Embedded PC | |
LAN-Anwendungen | |
Hub, Router, Schalter | |
AVR, DVR | |
Elektrische Eigenschaften | |
Geschirmt | mit ohne |
Beendigungsfunktionen | |
EMI-Finger | mit ohne |
Beendigungsmethode | Löten |
Körpermerkmale | |
LED | mit ohne |
EMI-Finger - Oberseite und Seiten | mit ohne |
Latch-Orientierung | Band auf / ab |
PCB-Schwanzlänge | 3,5 ± 0,5 mm |
Höhe über Bord | Wahlweise |
Kontaktfunktionen | |
Vorgespannt | JA |
Kontaktabschlussart | Durch loch |
Steckverbindertyp | Jack |
Anzahl der Kerne | 8 |
Industriestandards | |
Bleifreier Lötprozess | Wellenlot bis 265 ° C |
RoHS / elv-Compliance-Historie | War immer RoHS-konform |
Bedingungen für die Verwendung | |
Gilt für | Leiterplatte |
Umweltbedingungen | Büroräume |
Betriebstemperatur (° c) | 0 ° C ~ 70 ° C / -40 ° C ~ 85 ° C |
Andere Eigenschaften | |
Magnetkreis | 3D15 |
Statusanzeige | LED |
LED-Farbe links | Wahlweise |
Rechte LED-Farbe | Wahlweise |
Entkopplungskondensator | mit ohne |
Hintere Leiterplatte | mit ohne |
Singal Lead Menge | 8 |
Datenblätter | E-Mail-Anfrage an Summer@link-PP.com |
Andere Name | XPJG-1-01K-5-PN1-210 |
LINK-PP RJ45 Entwickelt für BeagleBone Black von Texas Instrument
http://www.ti.com/tool/beaglebk#0
Eine kostengünstige, von der Community unterstützte Entwicklungsplattform für Open Source für ARM® Cortex ™ -A8-Prozessorentwickler und Hobbyisten.
LINK-PP ------------ Der ernannte Lieferant und Unterstützer des eingebetteten Systems für Ti
Wir können diese Teilenummer auch unten machen | |
XPJG-1-01K-5-PN1-210 | XPJG-1-01K-5-PN1-210 |
XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
XMPH-SC851-901NL | XMG-TRJ4190GENL |
XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
POE-RJ45-Anschluss von LINK-PP erhältlich | |
Typ Leiterplattenmontage | Durchgangsloch (THT) |
Anzahl der Ports | 1, 2 und 4 Ports und stapelbar 2x1, 2x2, 2x4, 2x6 und 2x8 |
Schild und Abschirmung | Verfügbar in Shield und Unshield |
Anschlusstyp | RJ45 |
PoE | Power over Ethernet integriert |
Magnetics | Magnetisch integriert |
Magnetics Geschwindigkeit | Magnetics 10 / 100Mbps und 1000Mbps |
Verpackung | Fachoptionen |
Tab-Position | Optionen für Tabulator auf und Tabulator abwärts |
LED-Farbe | Wahlweise |
Anzahl der Positionen | 8 und 10 Positionen oder andere |
Anzahl der Kontakte | 8 und 10 Kontakte oder andere |
RoHS-konform | Ja |
Löttemperatur | 230 bis 240 Grad C 5-10 SEKUNDEN |
Hochtemperatur-Lötoption | 260 degr.C 5-10 SEKUNDEN |
Hochtemperaturoption | -40 bis +85 Grad F |
Betriebstemperatur | -0 bis 70 Grad C |
