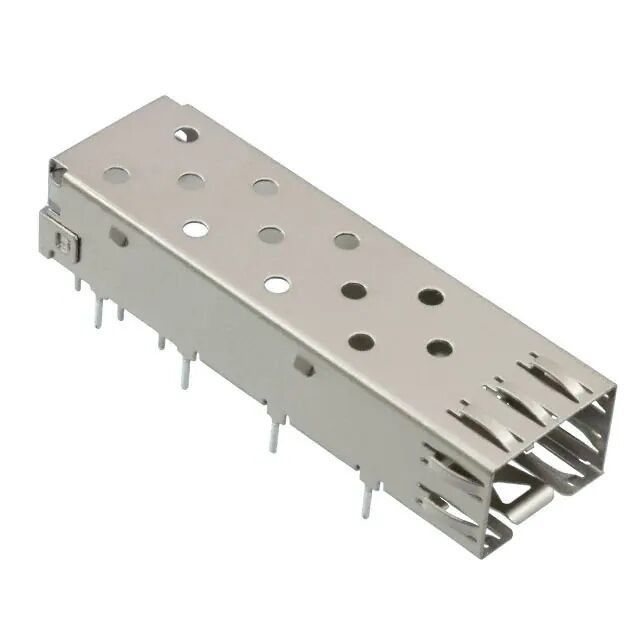

2227303-1 SFP-Käfig 4 Gb/s Single Port Hochleistungs-steckfähige E/A

Die2227303-1 SFP-Käfigist ein leistungsstarker Single-Port-SFP-Käfig, der für eine zuverlässige steckbare I/O-Verbindung in Telekommunikation, industriellem Ethernet, eingebetteten Systemen und Netzwerkgeräten entwickelt wurde.Datenübertragung von 4 Gb/s, bietet dieser Käfig eine starke EMI-Schutzleistung und eine stabile mechanische Aufbewahrung für SFP-Transceivermodule.

Technische Spezifikationen für SFP-Käfig 2227303-1

2227303-1 Zeichnung des SFP-Käfigs

Haupteigenschaft des Steckverbinder 2227303-1

Der 2227303-1 ist ein robuster SFP-Käfig in 1x1-Konfiguration, der nach Industriestandards gebaut wurde.es sorgt für minimale Signalstörungen und maximale StrukturintegritätEgal, ob Sie vorhandene Netzwerkhardware aktualisieren oder neue Kommunikationssysteme entwickeln, dieser Käfig bietet die für hohe Anforderungen erforderliche Präzision und Konnektivität.

• Zuverlässige Leistung:Optimiert für Datenraten bis zu4 Gb/s, um einen effizienten Durchsatz für Ihre steckbaren I/O-Anwendungen zu gewährleisten.
• Dauerhafter Bau:Hergestellt mit einer hohen QualitätEdelstahlDie Ausrüstung ist mit einer hervorragenden Korrosionsbeständigkeit und mechanischer Festigkeit ausgestattet.
• Überlegene EMI-Schutzvorrichtung:Ausgerüstet mit integrierten internen und externen EMI-Flügeln zur wirksamen Eindämmung elektromagnetischer Störungen.
• Umfassende Betriebstemperatur:Gebaut, um in extremen Umgebungen zu arbeiten, von-55°C bis 85°C (-67°F bis 185°F).
• Vereinfachte Integration:Mit einem Standard-Through-Hole- (Solder) -Endverfahren mit einer Schwanzlänge von 3,56 mm, kompatibel mit PCBs mit einer Dicke von 1,5 mm.
• Wärmeverstärkt:Speziell für zSFP+ thermisch verbesserte Anwendungen entwickelt.

Anwendungen von 2227303-1 1x1 SFP-Käfig

Der 2227303-1 SFP-Käfig ist ideal für:

• Ausrüstung für die Umschaltung von Rechenzentren
• Telekommunikationsinfrastruktur
• Module für Hochgeschwindigkeitsnetzwerke
• Industrie-Ethernet-Schalter
• zSFP+-thermisch erweiterte Systeme

Warum EMI-Schutz bei der Konstruktion von SFP-Käfigen wichtig ist

Hochgeschwindigkeitsnetzwerke sind sehr empfindlich gegen elektromagnetische Störungen.

• Signalzerstörung
• Verlust von Paketen
• Erhöhte Bitfehlerrate
• Instabilität des Netzes

Der 2227303-1 SFP Cage integriert interne und externe EMI-Flügel, um einen starken Erdungsanschluss zwischen dem SFP-Modul und der Käfigstruktur aufrechtzuerhalten.Dies verbessert die elektromagnetische Eindämmung und erhöht die allgemeine Zuverlässigkeit des Netzwerks.

Für Hersteller von industriellen Ethernet- und Telekommunikationsgeräten ist eine starke EMI-Leistung oft eine kritische Voraussetzung für die EMV-Konformität.

Wie man den richtigen SFP-Käfig auswählt

Bei der Auswahl eines SFP-Kaffes für Ihr Design sollten Ingenieure Folgendes prüfen:

1Datenrate-Anforderungen

Stellen Sie sicher, dass der Käfig die Zielgeschwindigkeit unterstützt.

2. Thermische Umgebung

Industrieanwendungen und Außenanwendungen erfordern größere Betriebstemperaturbereiche.

3. EMI-Schutzleistung

Die internen und externen EMI-Flügel tragen zur Verbesserung der EMV-Leistung bei.

4. PCB-Montagemethode

Durchlöchrige Käfige bieten im Allgemeinen eine stärkere mechanische Aufbewahrung als SMT-Alternativen.

5. Hafendichte

Ein-Port-Konfigurationen eignen sich ideal für kompakte oder modulare Konstruktionen.
