Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: J8064E64NL (LPJF46204CNL)
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: OEM Price
Verpackung Informationen: Tray Package: 50 PC in 1 Behälter, 24tray in 1 Karton, der 32*30*31 ist, 8,5 KILOGRAMM (1200pcs) jed
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3000000/Month
Anzahl der Häfen: |
1x4 |
Datenquote: |
100BASE-TX |
Betriebstemperatur: |
0°C bis 70°C |
LED/Lichtrohr: |
Keine LEDs |
Montierung: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Lebenszyklus: |
Mehr als 20 Jahre |
Anzahl der Häfen: |
1x4 |
Datenquote: |
100BASE-TX |
Betriebstemperatur: |
0°C bis 70°C |
LED/Lichtrohr: |
Keine LEDs |
Montierung: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Lebenszyklus: |
Mehr als 20 Jahre |

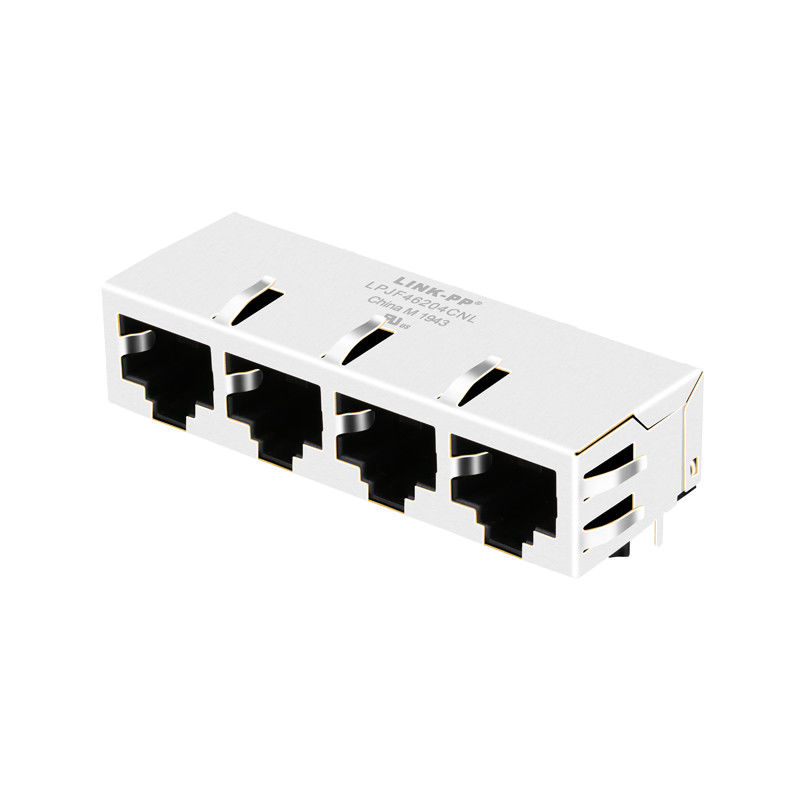

Das LPJF46204CNL unterstützt Geschwindigkeit 10/100 Base-T, es ist konform mit IEEE 802.3Es kann Anwendungen wie Festplatten-Player, Internet of Things Gateways, DVD und Webcams unterstützen.
| LINK-PP-Teilnummer | LPJF46204CNL |
| Nummer des Pulsteils | J8064E64NL |
| Anwendungsbereich | ETHERNET ((NON PoE) |
| Status des Teils | Aktiv |
| Typ des Steckers | - Was ist los? |
| Anzahl der Positionen/Kontakte | 8p8c (RJ45, Ethernet) |
| Kerne pro Hafen | 4 |
| Geschwindigkeit | 10/100 Basis-T |
| LED-Option | Ohne Led |
| Schnalle | Tab nach unten |
| Anzahl der Häfen | 1X4 Hafen |
| Orientierung | 90° Winkel (rechts) |
| PCB-Einstellwinkel | Seiteneingang |
| PCB-Haltestelle | T POST |
| Packungshöhe (Zoll/mm) | 0.533/13.55 |
| Packungslänge (inches/mm) | 0.839/21.30 |
| Packungsbreite (Zoll/mm) | 2.328/59.12 |
| Suche | - Ja, das ist es. |
| Schild EMI-Tabs | Mit |
| Temperatur | 0°C bis 70°C |
| Kontakt-Paarungsflächenplattierung | GOLD 6"/15"/30" |
| AutomDX | - Ja, das ist es. |
| Umdreht Ratio RX | 1CT:1CT |
| Dreht Verhältnis TX | 1CT:1CT |
J8064E64NL ohne LED 1x4 Port Ethernet RJ45 Jack Stecker Schaltkreis Diagramm:
1. Wendet Ratio (士2%):
TX=1CT:1CT
RX=1CT:1CT
2.0CL: 350 uH Min.
@100KHz, 0,1V, 8mA Gleichspannungsverzögerung
3Einfügungsverlust:
1 ~ 100 MHz: maximal 1,0 dB
4. Rücklaufverlust ((dB Min)
1 ~ 30MHz:-16
30 bis 60 MHz: 12
60 bis 80 MHz: -10
5. Überspannung (dB Min):
1 ~ 30 MHz: -40
30 bis 60 MHz: 35
60 ~ 100 MHz: 30
6. CMR (dB Min)
1 ~ 50MHz: 40
50 ~ 150 MHz: 30
7Hypot: 1500 V AC 6S 1mA.
8Betriebstemperatur: 0°C bis 70°C.
J8064E64NL Beschreibung:
