Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,ROHS,Reach,ISO
Modellnummer: LPJ2011CNL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000
Preis: OEM Price
Verpackung Informationen: Tray Package: 50 PC in 1 Behälter, 24tray in 1 Karton, der 32*30*31 ist, 8,5 KILOGRAMM (1200pcs) jed
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3000000/Month
P/N: |
LPJ2011CNL |
Proben: |
Kostenlos verfügbar |
Datei: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Lebenszyklus: |
Mehr als 20 Jahre |
Kompatible Marken: |
Zellstoff |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
ohne |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
0°C bis +70°C |
P/N: |
LPJ2011CNL |
Proben: |
Kostenlos verfügbar |
Datei: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Lebenszyklus: |
Mehr als 20 Jahre |
Kompatible Marken: |
Zellstoff |
Anzahl der Ports: |
1x1 |
Verriegeln: |
Hoch |
Datenrate: |
100Base-t |
PoE: |
Nicht |
LED-Option: |
ohne |
EMI-Tabs: |
Mit |
Montageart: |
Tht |
Löttyp: |
Welle |
Betriebstemperaturbereich: |
0°C bis +70°C |

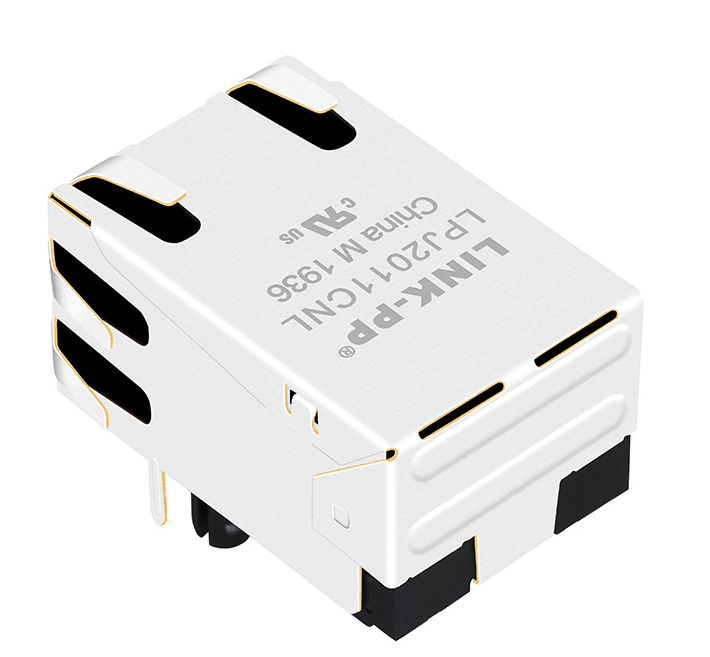

Der LPJ2011CNL von LINK-PP ist ein hochwertiger, geschirmter 8-poliger RJ45-Stecker mit integrierter Magnetik (ICM), der für standardmäßige 10/100 Base-T-Ethernet-Netzwerke entwickelt wurde. Dieser MagJack verfügt über eine standardmäßige 1x1-Port-Konfiguration, ein Tab-Up-Design und eine THT-Montage (Through-Hole Technology) und wurde entwickelt, um den Platz auf der Leiterplatte zu optimieren und gleichzeitig eine hervorragende EMI-Abschirmung und Signalintegrität zu bieten.
Der LPJ2011CNL entspricht vollständig den Standards IEEE 802.3, RoHS, UL und REACH und ist eine äußerst zuverlässige Konnektivitätslösung, die häufig in Industrie-PCs, Smart-Home-Automatisierung und Unterhaltungselektronik eingesetzt wird.
| Parameter | Spezifikation |
|---|---|
| Windungsverhältnis (±2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Induktivität | 350 μH Min. bei 100 kHz, 0,1 V, 8 mA |
| Einfügedämpfung | -1,0 dB Max (0,1–100 MHz) |
| Rückflussverlust | 1–30 MHz: -20 dB Min. 30–60 MHz: -15 dB Min. 60–80 MHz: -10 dB Min |
| Übersprechen | 1–30 MHz: -20 dB Min. 30–60 MHz: -15 dB Min. 60–100 MHz: -30 dB Min |
| Gleichtaktunterdrückung (CMR) | -30 dB Min. (1–100 MHz) |
| Isolationsspannung (Hi-Pot) | 1500 VAC RMS für 60 Sekunden Min |
| Betriebstemperatur | 0°C bis +70°C |
| Ethernet-Standard | 10BASE-T / 100BASE-TX |
| Magnetische Integration | Integrierte LAN-Magnetik |
Wenn Ihr Design eine kompakte und zuverlässige Ethernet-Schnittstelle erfordert, ist der LPJ2011CNL RJ45 MagJack genau das Richtige für Sie. Seine integrierten Magnetelemente tragen zur Rationalisierung des PCB-Designs bei und unterstützen gleichzeitig die Signalintegrität für 10/100 Base-T-Anwendungen. Durch den Tab-Up-Formfaktor eignet es sich für Layouts, bei denen die Ausrichtung der Anschlüsse eine Rolle spielt, und das Design ohne LED hält das Modul für Produkte einfach, die keine visuelle Verbindungs-/Aktivitätsanzeige erfordern.
Dieses Modell ist auch eine praktische Wahl für Käufer, die nach einer Pin-zu-Pin-kompatiblen 10/100 Base-T RJ45-Buchse suchen, die den Austausch, die Neugestaltung oder Beschaffungsstrategien aus mehreren Quellen unterstützt.
Dank seiner robusten Abschirmung und Standard-Grundfläche ist der LPJ2011CNL äußerst vielseitig. Zu den gängigen Anwendungen gehören:
Wenn Sie auf der Suche nach einem sindZuverlässiger 10/100 Base-T RJ45-Magnetstecker mit Laschen-nach-oben-Ausrichtung, ohne LED und abgeschirmter Durchsteckkonstruktion, DieLPJ2011CNList eine effiziente Wahl für Ihr nächstes Ethernet-Design.
Nein. Der LPJ2011CNL ist für konzipiert10/100 Base-TAnwendungen, nicht Gigabit-Ethernet.
Nein. Dieses Modell ist einohne LEDVersion.
Nein. Der LPJ2011CNL ist einNicht-PoEMagnetische RJ45-Buchse.
Es nutztThrough-Hole-Technologie (THT)zur Leiterplattenmontage.
Integrierte Magnetelemente tragen dazu bei, das PCB-Design zu vereinfachen, die Ethernet-Signalverarbeitung zu verbessern und die Anzahl der benötigten externen Komponenten zu reduzieren.
