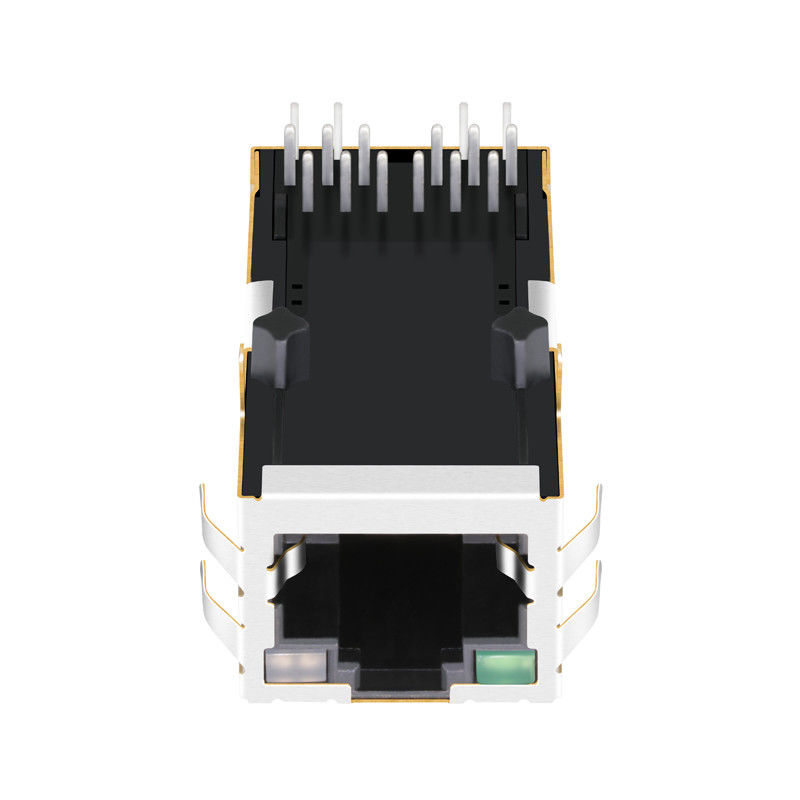

0826-1L1T-57-F 10/100BASE-T PoE Einzelanschluss RJ45

Produkt-Details

Herkunftsort: Guangdong, China

Markenname: LINK-PP

Zertifizierung: UL,ROHS,Reach,ISO

Modellnummer: 08026-1L1T-57-F

Dokument: LPJK1014A8NL.pdf

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 50/500/1000

Preis: $0.09-$1.05

Verpackung Informationen: 50 Stück in 1 Tablett, 24 Stück in 1 Karton, was 32*30*31,8,5 kg (1200 Stück) pro Karton entspricht

Lieferzeit: Auf Lager

Zahlungsbedingungen: TT, Tage NET30/60/90

Versorgungsmaterial-Fähigkeit: 3000000/Month

Erhalten Sie besten Preis
Hervorheben:

08026-1L1T-57-F

,

30 W PoE RJ45 ICM

,

10/100Base-T PoE+ 30W MagJack

MPN:
08026-1L1T-57-F
Äquivalent:
LPJK1014A8NL
Serie:
RJ45 MagJack ICM
Ethernet-Standard:
10Base-T / 100Base-TX
Portkonfiguration:
1×1
POE-BEWERTUNG:
PoE+ 30W-Klasse
Montageart:
Durch Loch
LED -Konfiguration:
Grün / Grün-Gelb
OCL:
Mindestens 350µH
Isolationsspannung:
2250VDC
MPN:
08026-1L1T-57-F
Äquivalent:
LPJK1014A8NL
Serie:
RJ45 MagJack ICM
Ethernet-Standard:
10Base-T / 100Base-TX
Portkonfiguration:
1×1
POE-BEWERTUNG:
PoE+ 30W-Klasse
Montageart:
Durch Loch
LED -Konfiguration:
Grün / Grün-Gelb
OCL:
Mindestens 350µH
Isolationsspannung:
2250VDC
0826-1L1T-57-F 10/100BASE-T PoE Einzelanschluss RJ45


DieDie in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse.ist ein Einzelport (1x1)10/100Base-T Fast Ethernet MagJackmit integrierterIEEE 802.3at PoE+ (30W)Die wichtigsten Spezifikationen umfassenTab Up (schließen)HafenorientierungDurch-LochPCB-Anbau,1500 Vrsmit einer Leistung von mehr als 50 W und0°C bis +70°C, und integriertGrün (links) / Grün-gelb (rechts)Es beinhaltet einen internen Magnet, der eine Kernsättigung unter bis zu 600mA kontinuierlichem Gleichstrom verhindert, Standardisierung der Leistungs- und Datenverbindung in IP-Kameras, VoIP-Hardware,und Zugangssteuerungen.






10/100Base-T Single-Port MagJack mit 30W PoE+ Übersicht



DieDie in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse.ist ein branchenübliches, ein-Port (1x1) MagJack Integrated Connector Module (ICM), das für kommerzielle Ethernet-Geräte entwickelt wurde, die eine zuverlässige Datenübertragung und bis zu30 W Leistung über Ethernet (PoE+). Vollständig konformIEEE 802.3 10/100Base-TundIEEE 802.3at Typ 2Dieser Stecker integriert Übertragungstransformatoren, Common-Mode-Drosseln, Bob-Smith-Impedanz-Endung und Hochstrom-PoE+-Leistungsschaltkreise in einem RJ45-Gehäuse mit Standardhöhe.

Sie wurde mit einemTab Up (TU)Anschluss an die Hafenorientierung, die 0826-1L1T-57-F Funktionen integriertGrün / Grün-gelb (G/GY)Dies ermöglicht eine unmittelbare Anzeige des Hafenstatus und der Verbindung/Aktivität ohne spezielle Lichtleitungen.Top & Side EMI-Tabsum einen kontinuierlichen Erdungskontakt mit der Fahrwerksplatte zu gewährleisten und die Einhaltung der Emissionen der Klasse B nach Teil 15 der FCC zu gewährleisten.0°C bis +70°CIn einem Temperaturbereich ist es die optimale Komponente für IP-Sicherheitskameras, Zutrittskontrollterminals, VoIP-Telefone und intelligente IoT-Gateways.






Technische Spezifikation der Nummer 0826-1L1T-57-F



A. Absolute und Umweltbewertungen



Parameter Spezifikation Standard / Referenz
Produktreihe MagJack® ICMs Bel Fuse Magnetische Lösungen
Datenrate 10/100Base-T (Fast Ethernet) IEEE 802.3-konform
PoE-Rating PoE+ 30 W (bis zu 600mA Gleichstrom kontinuierlich) IEEE 802.3at Typ 2
Betriebstemperatur 0°C bis +70°C Handelsbetriebsbereich
Speichertemperatur -40°C bis +85°C In Verpackung / nicht montiert
Dielektrische Isolierung (DWV) 1500 Vrs Min. 60 Sekunden
Portkonfiguration 1x1 Port, Schaltfläche nach oben Standardprofil
Montageart Durchs Loch-Gebirge Wellen / Handlöten
EMI-Tabs Ja (Oberfläche und Seiten) Erdung des Chassis mit Feder
RoHS-Konformität Ja (RoHS 6/6-konform) Bezeichnung mit dem Suffix "-F"



B. Hochfrequenz-HF- und elektrische Eigenschaften (@ 25°C)



Metrische Frequenzbereich Technische Grenze Anmerkungen
Drehverhältnis TX- und RX-Kanäle 1CT:1CT (TX) / 1CT:1CT (RX) ±2% mit Zentrum-Tap-Symmetrie
Einheitliche Antriebe 100 kHz, 100 mV 350 μH Min Mit 8mA Gleichstrom-Bias
Einsetzungsverlust (maximal) 1.0 MHz 100 MHz -1,0 dB Max. Hochfrequenzübertragung
Rückkehrverlust (Min)

1.0 MHz 30 MHz

30 MHz 60 MHz

60 MHz ️ 80 MHz

-18 dB Min.

-14 dB Min.

-12 dB Min.

100Ω Systemimpedanz
Ablehnung des allgemeinen Modus (Min) 1.0 MHz 100 MHz -30 dB Min. EMI-Dämpfung im allgemeinen Modus
Überspannung (Min) 1.0 MHz 100 MHz -35 dB Min Kanal-zu-Kanal-Isolation








Datenblatt 0826-1L1T-57-F



0826-1L1T-57-F datasheet






Wichtige architektonische und elektrische Merkmale



  • IEEE 802.3at PoE+ (30W) zertifiziert: Innerer Magnetgriff bis600mA Gleichstrom(720 mA Spitzenleistung) über zwei Paare ohne Magnetkernsättigung, wobei die Signalintegrität von 100 Mbps unter voller Leistung behalten wird.
  • Galvanische Isolationsbarriere: LieferungenMindestens 1500 Vrmsdie dielektrische Widerstandsspannung (DWV) zwischen PHY- und Kabelschaltkreisen für die Anlagensicherheit auf Systemebene.
  • Umfassende EWI-Beseitigung: Interne Hochdurchlässigkeitsschnüffler in Kombination mit Multi-Finger-Erdungsschaltflächen schwächen sowohl das Strahlungs- als auch das geleitete Common-Mode-Rauschen im Spektrum von 1 ̊100 MHz ab.
  • Durchlöchende mechanische Robustheit: Durchlöchende Lötschwänze bieten im Vergleich zu Oberflächenaufbaualternativen eine bessere Aufbewahrung gegen starke Spannungen beim Kabelpaaren/Entpaaren.






0826-1L1T-57-F RJ45 Schematische, Ausführliche und PCB-Footprint



1. Interne schematische Architektur (PoE+ Schaltkreis)





Im Inneren der 0826-1L1T-57-F führen Differenzialpaare für 10/100Base-TX (Pins 1/2 für TX, Pins 3/6 für RX) durch 1: 1 Isolationstransformatoren und Common-Mode-Schocks.Die zentralen Klemmen der Kabelside-Transformatoren verbinden sich direkt mit dedizierten PoE+-Stromleitungen:



0826- Nein.L1T- 57-F INNEREN Vereinfachte Topologie
PHY-Seite RJ45-Kabelseite
TX+[1]- [Durchdrücken] - [RJ45 TX+]TX-[2]Ich habe eine Frage. Ich habe eine Frage.Das System ist nicht mehr verfügbar.------- mehr
                                                   |RX+[3]- Ich habe es nicht verstanden.RX-[4]- Ich will nicht, dass du mich erwischst.Das System ist nicht mehr verfügbar.------- zu erwarten--+
                                                   |  |[PoE Energiezufuhr]<------+ +--> [PoE-Rücklauf](Pins)7/8 & 4/5Ersatzteile/Phantom Power Injection (Phantom-Leistungsinjektion)



2. PCB-Layout und Best Practices



  • PoE+ Hochstromspuren: Anschlüsse an die PoE-Rektifizierungsdioden und die DC/DC-Wandlerstufe müssen kontinuierliche Ströme bis zu600 ∼ 720 mA. Strecke mit Spurenbreiten≥ 30 ml (1 oz Kupfer) .
  • Hochspannungs-Isolierbarriere: Alle zugrunde liegenden PCB-Innen- und Außenschichten direkt unter dem Transformatorbereich frei von Erd- und Leistungskupfer (Copper Keep-Out) halten, um die1500 Vrsphysikalische galvanische Barriere.
  • Erdung des Fahrwerks: Sicherstellen, dass die beiden Schutzseiten-Erdpfosten direkt an der Fahrgestell-Erdung (GND_CHASSIS) gelötet werden, die durch eine Hochspannungssparre oder einen Entkopplungskondensator von der digitalen Erdung (GND_DIGITAL) getrennt sind.






FAQs über den 0826-1L1T-57-F PoE MagJack



F1: Kann 0826-1L1T-57-F in Außenüberwachungskameras verwendet werden?



Eine: Während für0°C bis +70°C, müssen bei Außenanlagen die Sonnenbelastung und die innere Wärmeableitung aus dem 30 Watt PoE-Schaltkreis berücksichtigt werden.Hardware-Ingenieure sollten auf die industrielle Klasse aufsteigen0806-8X1T-57-F (-40°C bis +85°C).



F2: Wie ist die Vorwärtsspannungs- und Antriebskonfiguration für die G/GY-LEDs?



Eine: Die linke LED ist eine einfarbige grüne Diode (typischerweise 2,1 V ∼ 2,2 V Vorwärtsfall bei 20 mA).Die rechte LED ist eine zweifarbige grüne/gelbe Diode, die je nach Unterversion in anti-paralleler oder gemeinsamer Kathode verdrahtet istDer Antriebsstrom sollte über Serienwiderstände der PHY- oder SoC-GPIOs auf 10mA20mA begrenzt sein.



F3: Wie verhindert dieser MagJack die Sättigung des magnetischen Kerns unter 30W PoE+?



Eine: Herkömmliche Magneten sättigen sich, wenn hohe Gleichstromströme durch Differenzwicklungen gelangen.≥ 350 μH OCL auch bei einer 8mA Gleichstromverzerrung über kontinuierliche PoE-Ströme, so dass keine Verknüpfungsstörungen auftreten.
