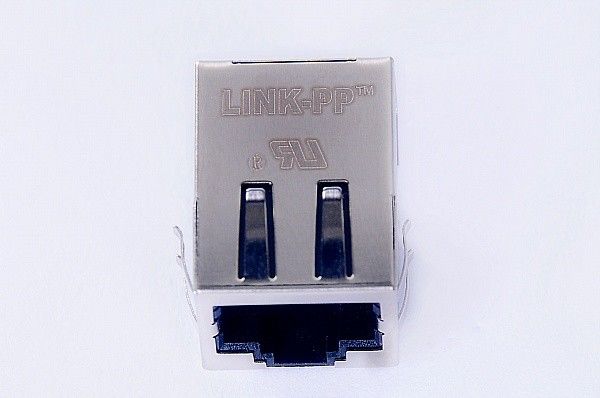

magnetischer RJ45 Jack Vorsprung unten RoHS 10/100BaseT PoE mit USB 0813-1AX1-47-F

  0813-1AX1-47-F MagJack 10/100BaseT, 1X1, keine LED, Vorsprung unten

1.Characteristics:

1)Verbindungsstück RJ45 mit integriertem Transformator/Gleichtaktdrosselklappe

2)Verfügbar in SMD, in THT und in THT mit USB

3)350µH min. OCL mit 8mA schräg

4)Willigt mit IEEE 802,3 ein

5)Ausgedehnte Temperaturspanne -40°C zu +85°C verfügbar

6)PoE/PoE+

2. Operation/Anwendung:

1)10/100Base-T

2)xDSL-Modem

3)Eingebetteter PC

4)Lan-Anwendungen

5)Nabe, Router, Schalter

3. Mechanisches Zubehör:

1) Jack-Konfiguration

3. Elektrische Eigenschaften:

1) Abgeschirmt

Ja

4. Beendigungs-in Verbindung stehende Eigenschaften:

1) EMS-Finger

Ja

2) Beendigungs-Methode

Lötmittel

5. Körper-in Verbindung stehende Eigenschaften:

1) Hafen-Konfiguration

Einzeln

2) EMS-Finger - Spitze und Seiten

Mit/außen

3) Klinken-Orientierung

Standard - verriegeln Sie nach unten

4) PWB-Schwanzlänge

3.50±0.50mm

6. Kontakt-in Verbindung stehende Eigenschaften:

1) Vorbelastet

Ja

2) Anschlussart-Art

Durch Loch

7. Unterkunft von in Verbindung stehenden Eigenschaften:

1) Verbindungsstück-Art

Jack

8. Industriestandards:

1) RoHS-/ELVbefolgung

RoHS konform, ELV konform

2) Bleifreie Lötmittel-Prozesse

Wellenlötmittel fähig zu 265°C

3) RoHS-/ELVbefolgungs-Geschichte

War immer konformes RoHS

9. Identifizierungs-Markierung:

1) Linke LED-Farbe

Grün oder Gelb

2) Rechte LED-Farbe

Grün oder Gelb

10. Bedingungen für Verwendung:

1) Trifft auf zu

Leiterplatte

2) Umweltbedingungen

Büro/Voraussetzungen

3) Betriebstemperatur (°C)

0 - 70/-40 - +85

11. Konfigurations-in Verbindung stehende Eigenschaften

1) Magnetischer Kreis

3D15

2) Statusanzeige

Geführt

3) Entkoppelung des Kondensators

Mit/außen

4) Hinterer PWB-Grundvorsprung

Mit/außen

5) Signal-Führungs-Quantität

8
