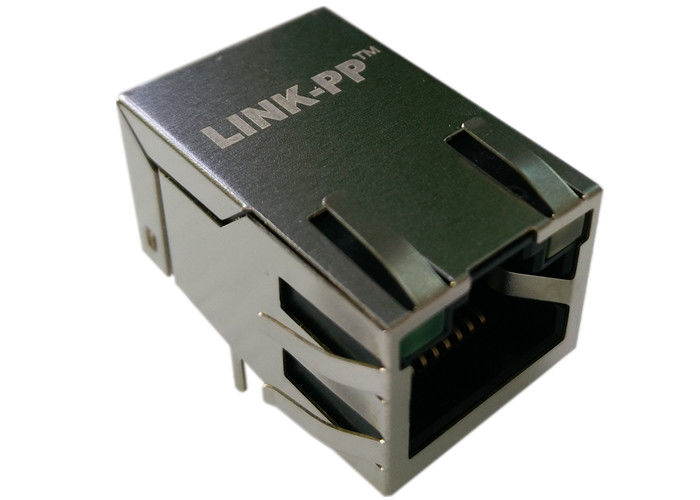

JP011821UNL 1×1 RJ45 PulseJack mit 1CT:1CT 100Base-TX-Magneten

JP011821UNL PulseJack Tab-UP RJ45 mit integrierten 1:1 Magnetics, 100Base-TX, 2250 VDC Isolierung, LEDs; Durchsteckmontage.

JP011821UNL Kurzer Überblick

• Teilenummer: JP011821UNL (EOL im Quellverzeichnis vermerkt)
• Formfaktor: 1×1 Side-Entry (Tab-UP) RJ45 mit integrierten Magnetics (1CT:1CT)
• Primäre Verwendung: 100Base-TX (Fast Ethernet) NICs, Embedded-Geräte, Router/Switches, die integrierte Transformatoren und Status-LEDs benötigen.
• Isolationsklasse: 2250 VDC (Datenblatt) — Hipot 1500 Vrms @60 Hz für 1 Min.
• Montage: Durchsteckmontage (THT) — starke mechanische Halterung, wellenlötbar.
• Temperaturbereich: 0°C bis +70°C (Betrieb).
• RoHS: Ja.
• Status: EOL (Quellkennzeichnung: EOL - CONN,RJ45,1X1,100D,1:1,TU NPB).

Hauptmerkmale des 1x1 Tab-UP RJ45 PulseJack

• Integrierte echte 1CT:1CT Magnetics — vereinfacht die Stückliste und reduziert die Platinenfläche im Vergleich zu diskreten Magnetics.
• Hohe Isolierung (2250 VDC Spezifikation) für robuste Leitungsisolierung und Sicherheitsmarge.
• Zweifarbige / doppelte LEDs (links/rechts) für Link/Aktivitätsdiagnose (G_O/Y-Notation bedeutet grün/orange zweifarbig + gelb).
• EMI-Finger für bessere Schirmungsmasse bei Verwendung von Chassis/geerdetem Schirm.
• Entwickelt für 100Base-TX — Einfügungsdämpfung, Rückflussdämpfung und Übersprechen optimiert um 1–100 MHz.
• Durchsteckmontage & UL94V-0 Gehäuse für Zuverlässigkeit und Herstellbarkeit.

Spezifikationen des JP011821UNL 100Base-TX Magjack

JP011821UNL Datenblatt

1. JP011821UNL Datenblatt Mechanik

2. JP011821UNL Datenblatt PCB-Layout

3. JP011821UNL Datenblatt elektrische Schaltpläne

Materialien, Konformität und Umweltspezifikationen

• Schirm: Messing mit 10–20 µin Nickelbeschichtung über Messing — gute Leitfähigkeit und Korrosionsschutz.
• Kontakte: Phosphorbronze mit Nickel-Unterlage + selektivem Gold (15 µin) im Kontaktbereich — gewährleistet geringen Kontaktwiderstand und dauerhafte Verbindung.
• Gehäuse: Thermoplast mit Bewertung UL94V-0 für Flammleistung.
• Betriebstemperatur: 0°C bis 70°C — geeignet für kommerzielle Geräte, aber nicht für raue industrielle (-40°C) Umgebungen.
• MSL = 1: kein spezielles Trocknen vor dem Reflow/Montage erforderlich.

Design- & PCB-Integrationshinweise für RJ45 mit Magnetics

• Footprint & Mechanik: THT-Pins bieten starke mechanische Befestigung — prüfen Sie Platinenausschnitte und Freiräume für die obere Einfahrtsfreiheit.
• Schirmungsmasse: Verwenden Sie EMI-Fingerpads und mehrere Masse-Vias zur Platinenmasse, um den Schirm für die EMI-Kontrolle voll auszunutzen. Führen Sie bei Bedarf einen niederimpedanten Pfad zum Chassis.
• Magnetics: Interne 1CT:1CT Magnetics eliminieren die Notwendigkeit externer Transformatoren — überprüfen Sie dennoch die PHY-seitige Anpassung und die Anforderungen an Gleichtaktfilter für Ihren PHY.
• LEDs: L/R LED-Pins verwenden zweifarbige / einfarbige Optionen (G_O/Y). Überprüfen Sie das Pinout auf Widerstandsplatzierung oder Anforderungen an die On-Board-LED-Ansteuerung — einige Designs enthalten Serienwiderstände auf der Platine, andere erwarten sie extern.
• Thermisch / Wellenlöten: THT-Konstruktion toleriert Wellenlöten und Standard-Reflow-Prozesse (Herstellerempfehlungen prüfen).

FAQs zu JP011821UNL RJ45 PulseJack

F1 — Ist JP011821UNL geschirmt?

A: Ja. Das Produkt verwendet einen Messingschirm mit Nickelbeschichtung (10–20 µin Ni über Messing) und enthält EMI-Finger für die Chassis-Erdung.

F2 — Enthält JP011821UNL Magnetics?

A: Ja. Es enthält integrierte 1CT:1CT Magnetics (TX und RX 1CT:1), wodurch für Standard 10/100Base-TX Designs kein externer LAN-Transformator erforderlich ist.

F3 — Welche Ethernet-Geschwindigkeiten werden unterstützt?

A: Entwickelt für 100Base-TX (10/100 Mbps). Es ist nicht für Gigabit-Betrieb spezifiziert — vor der Verwendung bei 1000Base-T validieren.

F4 — Was ist die Isolations- / Hipot-Klasse?

A: Die Isolierung ist als 2250 VDC spezifiziert; der angegebene Hipot-Test ist 1500 Vrms @60Hz für 1 Minute.

F5 — Welche LEDs sind verfügbar und wie sind sie konfiguriert?

A: Links/Rechts-LEDs sind als G_O / Y angegeben (grün/orange zweifarbig auf einer Seite, gelb auf der anderen). Überprüfen Sie das Pinout und die Platzierung der Serienwiderstände in Ihrem Schaltplan.

F6 — Was ist der Betriebstemperaturbereich?

A: 0°C bis +70°C (kommerzieller Standard).

F7 — Ist dieses Teil RoHS-konform und was ist die MSL-Klasse?

A: Ja, RoHS-konform. MSL = 1.

F8 — Ist JP011821UNL noch in Produktion?

A: Die Quelle gibt EOL (End-of-Life) im Teileverzeichnis an. Wenn Sie auf lange Produktionsläufe angewiesen sind, qualifizieren Sie frühzeitig eine Alternative LPJ2011KONL.

F9 — Was sind die typischen Anwendungsfälle von JP011821UNL Magjack?

A: Embedded-Boards, NICs, Router, Consumer-Netzwerkgeräte, die integrierte Magnetics und LED-Anzeigen benötigen.
