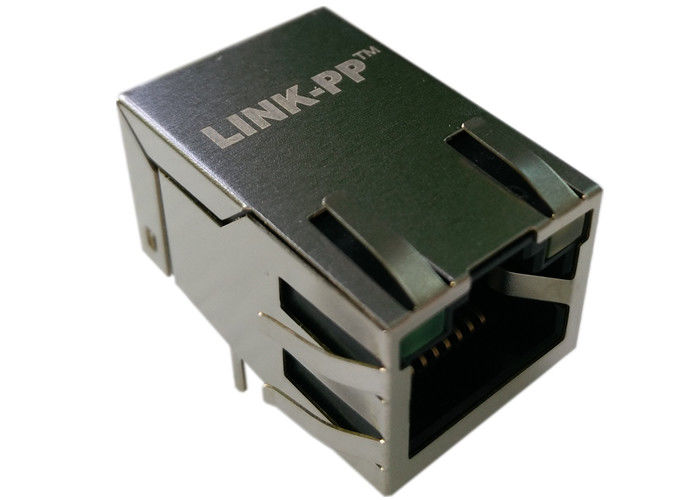

JP011821UNL 1×1 RJ45 PulseJack mit 1CT:1CT 100Base-TX-Magneten

JP011821UNL PulseJack Tab-UP RJ45 mit integrierter 1:1 Magnetik, 100Base-TX, 2250 VDC-Isolation, LEDs; durchlöchige Montage.

JP011821UNL RJ45 PulseJack Schnelle Momentaufnahme

• Teilnummer:JP011821UNL (EOL in der Quellenliste aufgeführt)
• Formfaktor:1 × 1 Seiteneingang (Tab-UP) RJ45 mit integrierter Magnetisierung (1CT:1CT)
• Primärverwendung:100Base-TX (Fast Ethernet) NICs, eingebettete Geräte, Router/Switches, die einen integrierten Transformator und Status-LED benötigen.
• Isolationsgrad: 2250 VDC(Datenblatt) Hypot 1500 Vrms @ 60 Hz für 1 min.
• Aufbau:Durchlöcher (THT)
• Temperaturbereich: 0°C bis +70°C(Betrieb)
• RoHS:- Ja, das ist es.
• Status:EOL (Quellenetikett:EOL - CONN,RJ45,1X1,100D,1:1,TU NPB)

Schlüsselmerkmale von 1x1 Tab-UP RJ45 PulseJack

• Integrierte wahre 1CT:1CT-Magnetik- die BOM vereinfacht und die Plattenfläche im Vergleich zu diskreten Magneten reduziert.
• Hohe Isolation(2250 VDC-Spezifikation) für eine robuste Leitungsisolation und eine Sicherheitsmarge.
• Bifarbige / doppelte LEDs (links/rechts)für Verbindungs-/Aktivitätsdiagnostik (G_O/Y-Notierung zeigt grün/orangefarben + gelb an).
• EMI-Fingerfür eine bessere Erdung des Schildes vorgesehen, wenn das Fahrwerk/der Erdungsschild verwendet wird.
• Für 100Base-TX ausgelegt- Einfügungsverlust, Rückkehrverlust und Kreuzsprechvermögen optimiert um 1 ‰ 100 MHz.
• Durchlöchernde Montage und UL94V-0 Gehäusefür Zuverlässigkeit und Herstellbarkeit.

Spezifikationen für JP011821UNL 100Base-TX Magjack

JP011821UNL Datenblatt

1. JP011821UNL Datenblattmechanik

2. JP011821UNL Datenblatt PCB-Layout

3. JP011821UNL Datenblatt Elektrische Schemata

Materialien, Konformität und Umweltvorgaben

• Schild:Messing mit Nickelbeschichtung über Messing von 10 ‰ 20 μin ‰ gute Leitfähigkeit und Korrosionsschutz.
• KontaktpersonenPhosphorbronz mit Nickelunterplatte + selektives Gold (15 μin) auf dem Paarungsbereich gewährleistet einen geringen Kontaktwiderstand und eine langlebige Paarung.
• Wohnraum:Nennwert für ThermoplastUL94V-0für die Entflammbarkeit.
• Betriebstemperatur:0 °C bis 70 °C - Nein.für raue industrielle Umgebungen (-40°C).
• MSL = 1:Vor dem Rückfluss/der Montage ist kein spezielles Backen erforderlich.

Entwurfs- und PCB-Integrationsnotizen für RJ45 mit Magneten

• Fußabdruck und mechanische:THT-Pins sorgen für eine starke mechanische Befestigung ­ Bestätigen von Brettschnitten und halten für den oberen Eintritt frei.
• Schutzschild-Erdung:Verwenden Sie EMI-Fingerpads und mehrere Erdungswege zu PCB-Erden, um das Schild für die EMI-Kontrolle voll auszunutzen.
• Magneten:Internes 1CT:1CT-Magnetik entfernt die Notwendigkeit für externe Transformatoren und überprüft weiterhin PHY-Seiten-Matching und Common-Mode-Drossel-Anforderungen für Ihr PHY.
• LEDs:L/R LED-Pins verwenden zweifarbige/einfarbige Optionen (G_O/Y).Andere erwarten sie von außen..
• Wärme-Wellenlöter:Die THT-Konstruktion toleriert Wellenlöter und Standard-Rückflussströme (siehe Herstellerempfehlungen).

Häufige Fragen zu JP011821UNL 100Base-TX RJ45 MagJack

Q1 Ist JP011821UNL abgeschirmt?

A:Ja, das Produkt verwendet eine Messingschilde mit Nickelbeschichtung (10 ‰ 20 μin Ni über Messing) und enthält EMI-Finger für die Erdung des Chassis.

Q2 ¿Besitzt JP011821UNL Magnetik?

A:Es enthält integrierte 1CT:1CT-Magneten (TX und RX 1CT:1), wodurch ein externer LAN-Transformator für Standard 10/100Base-TX-Designs nicht mehr erforderlich ist.

Q3 Welche Ethernet-Geschwindigkeiten unterstützt es?

A:Entwickelt für100Base-TX (10/100 Mbps). Es ist nicht für Gigabit-Betrieb spezifiziert.

Q4 Was ist die Isolierung / Hypothek?

A:Die Isolierung ist wie folgt angegeben:2250 VDCDer Hypotest ist aufgeführt:1500 Vrms @60Hz für 1 Minute.

F5 Welche LEDs sind verfügbar und wie sind sie konfiguriert?

A:Linke/rechte LEDs mitG_O / Y(grün/orange zweifarbig auf der einen Seite, gelb auf der anderen Seite).

Q6 Welcher Betriebstemperaturbereich ist vorgesehen?

A: 0°C bis +70°C(Handelsklasse).

Q7

A:Ja, RoHS-konform.MSL = 1.

Q8 Ist JP011821UNL noch in Produktion?

A:Anmerkungen zur QuelleEOLWenn Sie sich auf lange Produktionsläufe verlassen, qualifizieren Sie sich für eine alternative LPJ2011KONL frühzeitig.

Q9  Welche typischen Anwendungsfälle vonJP011821UNL Magjack?

A:Eingebettete Platten, NICs, Router, Verbrauchernetzwerkgeräte, die integrierte Magneten und LED-Anzeigen erfordern.
