Produkt-Details
Herkunftsort: China
Markenname: LINK-PP
Zertifizierung: SGS, UL,CE, ISO9001:2008,REACH
Modellnummer: HY931147C
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50/500/1000/25K
Preis: $0.09-$1.85
Verpackung Informationen: Tray Package: Karton size/32*30*31cm, G.W. - carton/8.5kg, Qty-carton/1200pcs, SPQ/50pcs
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3000K/month
Spezifikationen: |
HY931147C |
Anwendungen: |
POE 10/100 |
Orientierung: |
Seiteneintritt (rechtwinklig) |
Jack-Art: |
RJ45 |
Abgeschirmt/Filter: |
Ja |
Geschlecht: |
Frau |
neues Modell: |
LPJ0049GDNL |
Datei: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Spezifikationen: |
HY931147C |
Anwendungen: |
POE 10/100 |
Orientierung: |
Seiteneintritt (rechtwinklig) |
Jack-Art: |
RJ45 |
Abgeschirmt/Filter: |
Ja |
Geschlecht: |
Frau |
neues Modell: |
LPJ0049GDNL |
Datei: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |

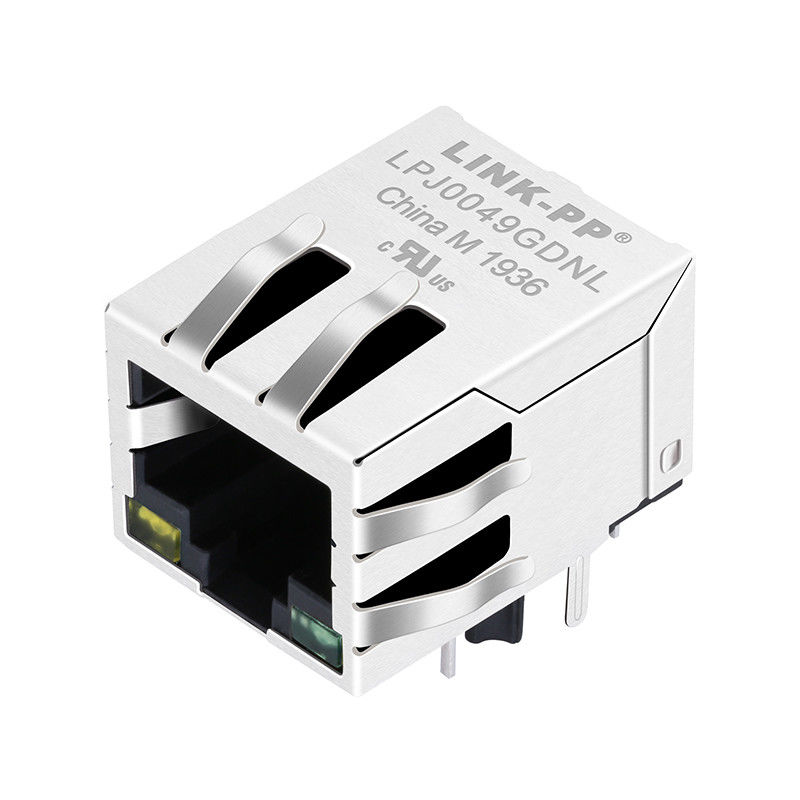

1.21.3mm Länge RJ45 Magjack Energie über Ethernet.
Vorsprung-unten 2.1X1
3.Through modulare Steckfassung des Lochs RJ45
4.10/100 Basis-t
Beschreibung:
1X1 RJ45 Magjack mit LED, Sitzung IEEE 802.3af
| Einzelne Port-Verbindungsstücke des Ethernet-RJ45 mit 10/100 Basis-t integrierten Magnetics u. PoE, gelbe/grüne LED, Tab Down, RoHS | |
| LINK-PP Teilnummer | LPJ0049GDNL |
| Hanrun-Teilnummer | HY931147C |
| Anwendung-Lan | ETHERNET (PoE) |
| AutomDX | JA |
| Bst-Stromkreis | JA |
| Konfiguration RX | T, C |
| Konfiguration TX | T, C |
| Kontakt-Steckbereich-Überzug | ““/15u/30u“ des GOLDES 6u |
| Kerne pro Hafen | 4 |
| Dioden | Mit DIODEN |
| LED-Wahl | YELLOW/GREEN |
| Klinke | VORSPRUNG UNTEN |
| Zahl von Häfen | 1X1 |
| PWB | FR4 |
| PWB-Berg-Winkel | SEITENeintritt |
| PWB, das Posten behält | T-POSTEN |
| Paket-Höhe (Zoll) | 0,531 |
| Paket-Höhe (Millimeter) | 13,50 |
| Paket-Länge (Zoll) | 0,839 |
| Paket-Länge (Millimeter) | 21,30 |
| Paket-Breite (Zoll) | 0,626 |
| Paket-Breite (Millimeter) | 15,90 |
| Pin Type | THT-LÖTMITTEL |
| RoHS konform | YES-RoHS-5 MIT FÜHRUNG in der LÖTMITTEL-BEFREIUNG |
| Suche | JA |
| Schild EMI Tabs | MIT |
| Geschwindigkeit | 10/100 BASE-T |
| Temperatur | 0 ZU 70℃ |
| Dreht Verhältnis RX | 1CT: 1CT |
| Dreht Verhältnis TX | 1CT: 1CT |
Tray Package: Karton size/32*30*31cm, G.W. - carton/8.5kg, Qty-carton/1200pcs, SPQ/50pcs
1. Produkt-Art Eigenschaften:
1) Produkt-Art = Verbindungsstück
2) Jack Type = RJ45
3) Profil = Standard
4) PWB-Montage-Orientierung = Seiteneintritt des eintritts-(rechtwinkliges) /Top (Vertikale)
2. Mechanisches Zubehör:
1) Jack Configuration = 1 x 1
3. Elektrische Eigenschaften:
1) abgeschirmt = ja
4. Beendigung bezog sich Eigenschaften:
1) EMI Finger - unter = außen
2) Beendigungs-Methode = Lötmittel
5. Körper bezog sich Eigenschaften:
1) Portkonfiguration = einzeln/multi
2) EMI Fingers - Spitze und Seiten = mit außen
3) Klinken-Orientierung = Standard - verriegeln Sie nach unten
4) PWB-Schwanzlänge
6. Kontakt bezog sich Eigenschaften:
1) vorbelastet = ja
2) Anschlussart-Art = durch Loch-/Oberflächenberg
7. Unterkunft von in Verbindung stehenden Eigenschaften:
1) Verbindungsstück-Art = Jack
8. Industriestandards:
1) RoHS-/ELVbefolgung = RoHS konform, ELV konform
2) bleifreies Lötmittel-Prozess- = Wellenlötmittel fähig zu 240°C,
Wellenlötmittel fähig zu 260°C, Wellenlötmittel fähig zu 265°C
3) war RoHS-/ELVbefolgungs-Geschichte = immer konformes RoHS
9. Identifizierungs-Markierung:
1) linke LED-Farbe (Position #1) = grün - 250-Ohm-Widerstand
2) rechte LED-Farbe (Position #2) = grün - 250-Ohm-Widerstand
10. Bedingungen für Verwendung:
1) trifft auf = Leiterplatte zu
2) Umweltbedingungen = Büro/Voraussetzungen
3) Betriebstemperatur (°C) = 0 - 70/-40 - +85
