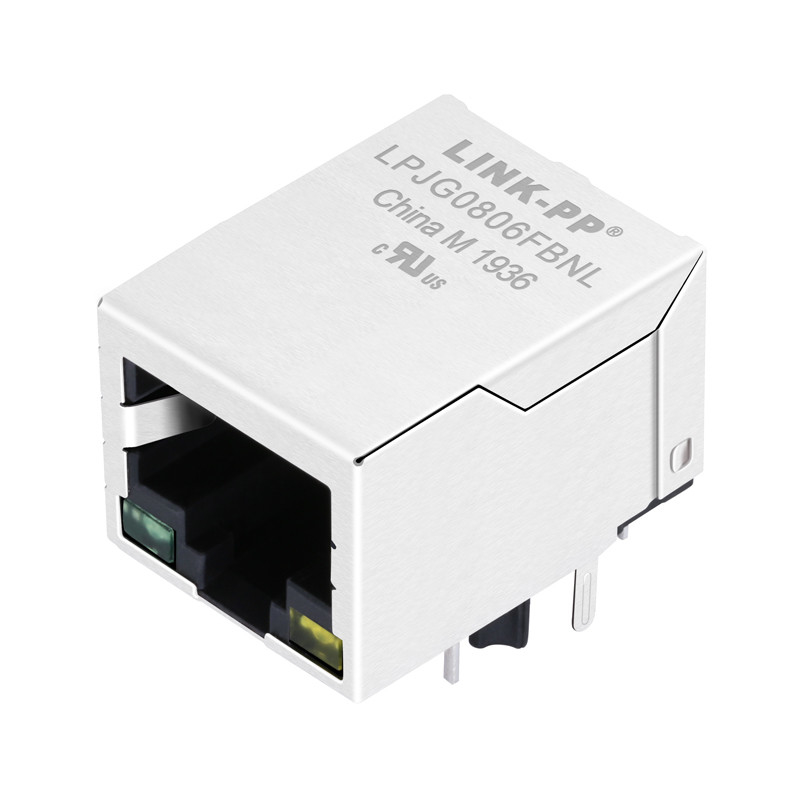

1000Base-T Magjack HR911130A LPJG0806FBNL Gigabit-RJ45-Anschluss

1000Base-T Magjack HR911130A LPJG0806FBNL Gigabit-RJ45-Anschluss

1. 10/100/1000 Basis-TLINK-PPLPJG0806FBNL RJ45-Anschluss mit LED

2. 1X1 Tab-Down Kompatibel mit HanrunHR911130A

3. Durch ein LochRJ45-Anschlussmit Magnetics

4. 21.3 mm LängeRJ45 Magjack

5. Erfüllt oder übertrifft die lEEE802.3ab-Standards für 1000Base-T

6. Reduzieren Sie den PCB-Bereich und vereinfachen Sie das PCB-Layout

1X1 RJ45 Magjack mit LEDBeschreibung:

1. Merkmale des Warentyps:

1) Produktart = Steckverbinder
2) Steckerart = RJ45
3) Profil = Standard
4) PCB-Einstellungsrichtung = Seiteneingang (richter Winkel)

2. Mechanische Befestigung:
1) Jack-Konfiguration = 1 x 1

3Elektrische Eigenschaften:
1) abgeschirmt = Ja

4. Beendigung Verwandte Merkmale:
1) EMI Finger - Unterseite = ohne
2) Endmethode = Schweiß

5Körperbezogene Merkmale:
1) Portkonfiguration = Einfach
2) EMI Finger -Ober- und Seiten = ohne
3) Verriegelung = Standard - Verriegelung nach unten

6Kontaktbezogene Merkmale:
1) Vorgeladen = Ja
2) Kontakt-Endungstyp = Durch Loch

7- Industriestandards:
1) RoHS/ELV-Konformität = RoHS- und ELV-konform
2) Bleifreie Lötverfahren = Wellenlöter, das bis 240°C schmelzen kann,

Wellenlöter mit einer Temperatur von 260 °C, Wellenlöter mit einer Temperatur von 265 °C
3) RoHS/ELV-Konformitätsverlauf = immer RoHS-konform war

8Identifizierungsmarkierung:
1) Linke LED-Farbe = Grün - 568 nmWellenlänge
2) Rechte LED-Farbe = Gelb -585 nmWellenlänge

9. Verwendungsbedingungen:
1) Gilt für = Leiterplatte
2) Umweltbedingungen = Büro / Räumlichkeiten
3) Betriebstemperaturbereich = 0 - 70°C

HR911130A Montiermuster
