Name: LAN-Transformator PM48-2064K 10/100Base-T Dual-Port-Magnetics PM48-2030K
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: PM48-2064K
Price: 0.09 USD
Availability: InStock

Produkt-Details

Herkunftsort: Guangdong, China

Markenname: LINK-PP

Zertifizierung: UL,RoHS,Reach,ISO

Modellnummer: PM48-2064K

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 400/2000/10K/25K

Preis: $0.09-$1.2

Verpackung Informationen: T&R

Lieferzeit: ca. 3 Tage

Zahlungsbedingungen: TT, Tage NET30/60/90

Versorgungsmaterial-Fähigkeit: 5KK/Monat

Erhalten Sie besten Preis

Produkt-Details

Produkt-Beschreibung

Hervorheben:
                                                                                                                                                                                    PM48-2064K, PM48-2030K, 10/100Base-T Dual-Port-Magnetics


P/N 1:	PM48-2064K	P/N2:	PM48-2030K
Montieren:	Durch-Loch	OCL:	350
Hafen:	2	Anwendung:	10/100Base-T

P/N 1:	PM48-2064K
P/N2:	PM48-2030K
Montieren:	Durch-Loch
OCL:	350
Hafen:	2
Anwendung:	10/100Base-T

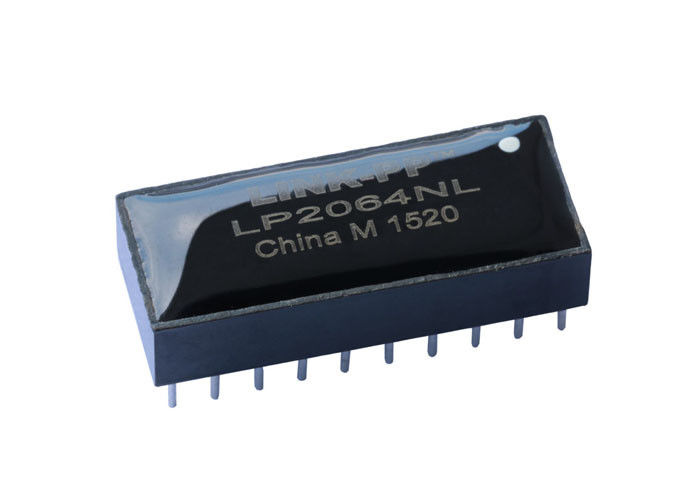

LAN-Transformator PM48-2064K 10/100Base-T Dual-Port-Magnetics PM48-2030K

PM48-2064K

Cross LP2064NL

10/100Base-T Dual Port

PM48-2030K PDF/Preis

Merkmale der 10/100Base-T Dual Port Magnetmodule:

Teilenummern: PM48-2064K / PM48-2030K

Entwickelt für 10/100Base-T Ethernet Dual-Port-Anwendungen
Betriebstemperaturbereich: 0°C bis +70°C
Übersetzungsverhältnis: 1CT:1CT (TX und RX)
OCL: 350 µH Minimum @100kHz, 8mA DC-Vorspannung
Hohe Isolationsspannung: 1500 Vrms
Entspricht IEEE 802.3 Spezifikationen für Einfügedämpfung, Rückflussdämpfung und Isolation
Kompatibel mit den meisten LAN-Controller-ICs in der Industrie
Erhältlich in Industriestandard und Low-Profile-Gehäuseoptionen
Ideal für Anwendungen, die Dual-Port-LAN-Transformatoren in kompakten Layouts erfordern

Elektrische Spezifikationen(25):

Spezifikation	PM48-2064K	PM48-2030K
Übersetzungsverhältnis (TX)	1CT:1CT	1CT:1CT
Übersetzungsverhältnis (RX)	1CT:1CT	1CT:1CT
OCL (µH MIN @100kHz)	350	350
Cw/w (pF)	20	20
DCR (Ω MAX)	0.9	0.9
Rückflussdämpfung 1–30MHz (dB MIN)	-18	-15.5
Rückflussdämpfung 30–60MHz (dB MIN)	-14	-13.6
Rückflussdämpfung 60–80MHz (dB MIN)	-12	-10
Isolationsspannung (Vrms)	1500	1500
Leckinduktivität (µH MAX @1MHz)	0.4	0.4
CMR (dB TYP @0.1–100MHz)	-40	-40
Übersprechen (dB MIN @0.1–100MHz)	-38	-38
Einfügedämpfung (dB MAX @1–100MHz)	-1.15	-1.15
Isolationswiderstand (MΩ)	10000	10000
Schaltplanreferenz	1	2

PM48-2064K / PM48-2030K Datenblatt:

LAN-Transformator PM48-2064K 10/100Base-T Dual-Port-Magnetics PM48-2030K 0

Kontaktieren Sie uns für weitere LAN-Transformatoren
HX5008NL	HX5008NLT	HX5008NL	H1174FNL	H1174FNLT
H5009NL	H5009NLT	H5009NL	H1190FNL	H1190FNLT
H5012NL	H5012NLT	H5012NL	H1197FNL	H1197FNLT
H5014NL	H5014NLT	H5014NL	H1197NL	H1197NLT
HX5014NL	HX5014NLT	HX5014NL	H1199FNL	H1199FNLT
H5015NL	H5015NLT	H5015NL	H1260FNL	H1260FNLT
H5020NL	H5020NLT	H5020NL	H1263NL	H1263NLT
HX5020NL	HX5020NLT	HX5020NL	PE-68515LNL	HX6080NLT
H5089NL	H5089NLT	H5089NL	H7018FNL	H7018FNLT
H2055FNL	H2055FNLT	100M SMT	H1300FNL	H1300FNLT
H2075FNL	H2075FNLT	1000M POE	H1302FNL	H1302FNLT
HX6062NL	HX6062NLT	1000M POE	H1664FNL	H1664FNLT
