Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: S553-5999-37
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month

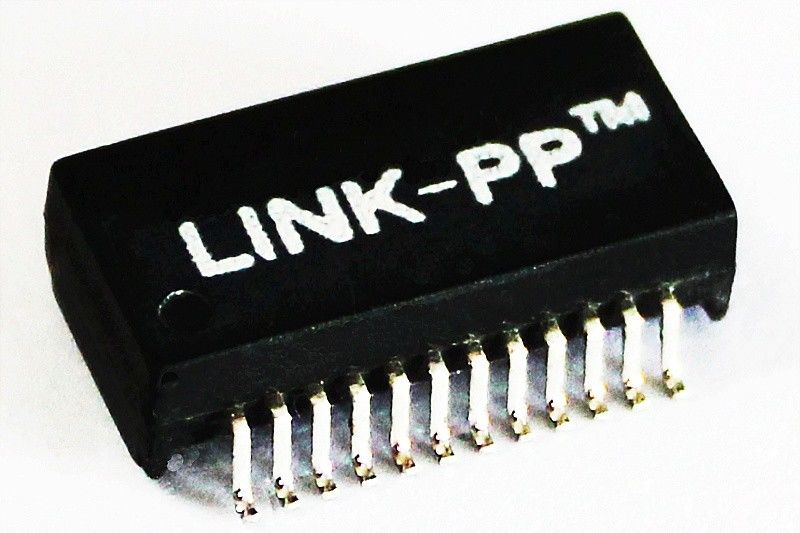

Lokalisierter SMD Lan-Transformator S553-5999-37 10BaseT Lan-Magnetics S556-5999-26
• Transformator dreht Verhältnis RX 1CT: 1CT und TX 1CT: 1.41CT
• Einzel-Hafenmodule verfügbar mit und ohne Gleichtaktdrosselklappen
• Zurückhaltung, Oberflächenbergverpacken veranschlagt zur IR-Rückfluttemperatur Spitze 225° C
• Betriebstemperatur 0° bis 70° C
• Interwinding Durchbruchsspannung des Minimums von Vrms 1500
Elektrische Spezifikationen @25℃
Verhältnis 1.Turns:
(1-3): (16-14) = 1CT: 1CT
(6-8): (11-9) = 1CT: 1.41CT
2.OCL: Minute 200uH
Verlust 3.Insertion:
1~10MHz: -1.0dB maximal
Verlust 4.Return:
1~10MHz: -15dB Minute
5.Common zur Gleichtakt-Ablehnung:
10~30MHz: -40dB Minute
30~100MHz: -30dB Minute
6.Crosstalk:
1~10MHz: -40dB Minute
7.Hipot: 1500Vrms.
zwischen Input/Output
Temperatur 8.Operating: 0~70℃.
ANMERKUNGEN:
Karten des Adapter-1.For, Maus, Naben und
Motherboardanwendungen
2.Designed, zum von IEEE802.3 zu treffen oder zu übersteigen,
10 Basis-tspezifikationen
3.Available mit Gleichtakt-Drosselklappen für
EMS-Unterdrückung
der Teil 4.For RoHS addieren Suffix NL
Höchstlötmittel 5.RoHS „NL“, das 245℃ veranschlagt.
| Lokalisierter SMD Lan-Transformator S553-5999-37 10BaseT Lan-Magnetics S556-5999-26 | |||
|---|---|---|---|
| S553-3855-02 | S553-6500-L4 | S560-6600-JE | S553-6500-90 |
| S553-3873-17 | S554-3184-00 | S560-6600-JF | S553-6500-91 |
| S553-5692-08 | S553-5999-37 | S560-6600-JG | S553-6500-96 |
| S553-5692-09 | S554-3184-02 | S560-6600-JJ | S553-6500-A6 |
| S553-5841-14 | S554-6500-15 | S560-6600-JV | S553-6500-A7 |
| S553-5999-08 | S554-6500-16 | S560-6600-JW | S553-6500-A8 |
| S553-5999-18 | S554-6500-17 | S560-6600-JY | S553-6500-B5 |
| S553-5999-24 | S554-6500-18 | S553-5999-37 | S553-6500-B6 |
| S553-5999-26 | S553-5999-37 | S560-6600-K7 | S553-6500-B7 |
| S553-5999-28 | S554-6500-20 | S560-6600-KA | S553-6500-B8 |
| S553-5999-32 | S554-6500-25 | S560-6600-KD | S553-6500-B9 |
| S553-5999-37 | S554-6500-26 | S560-6600-KH | S553-6500-C1 |
| S553-5999-38 | S554-6500-27 | S560-6600-KJ | S553-6500-C4 |
| S553-5999-39 | S554-6500-29 | S560-6600-KK | S553-6500-C6 |
| S553-5999-52 | S554-6500-30 | S553-5999-37 | S553-6500-C7 |
