Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: S558-5500-68
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Nomenklatur: |
S558-5500-68 |
Anzahl der Häfen: |
Einziger Hafen |
Montageart: |
SMT |
Anwendung: |
1000BaseT, 60W PoE |
Profil-Art: |
Standards |
Betriebstemperaturbereich: |
-40°C zu 85°C |
Nomenklatur: |
S558-5500-68 |
Anzahl der Häfen: |
Einziger Hafen |
Montageart: |
SMT |
Anwendung: |
1000BaseT, 60W PoE |
Profil-Art: |
Standards |
Betriebstemperaturbereich: |
-40°C zu 85°C |

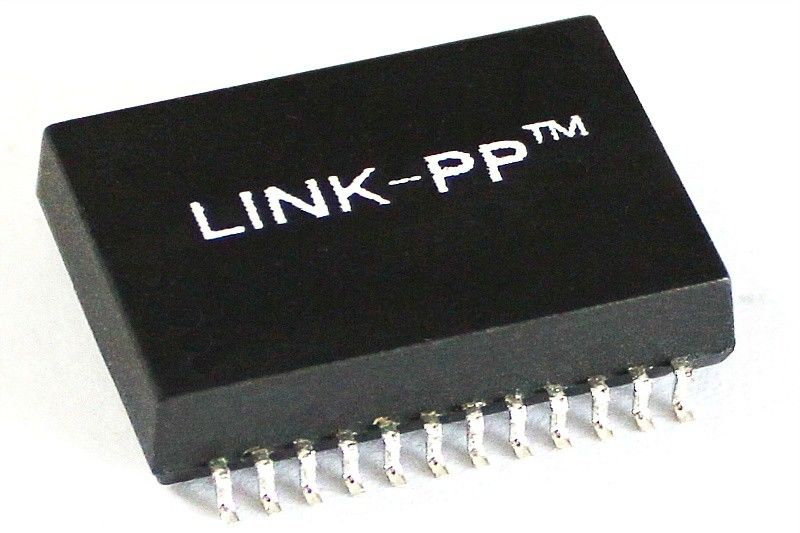

Dieser S558-5500-68 LAN-Magnettransformator ist für 1000BaseT-Netzwerke konzipiert.Die Oberflächenmontagetechnologie (SMT) ermöglicht eine bequeme MontageDas Standardprofil und die RoHS-Konformität machen es für verschiedene Anwendungen in einem breiten Betriebstemperaturbereich von -40°C bis 85°C geeignet.
| Anwendung | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | - Ja, das ist es. |
| Kommentar | RoHS-konforme LPXXXXNL |
| Konfiguration RX | T, C |
| Konfiguration TX | T, C |
| Bauwesen | Übertragungsform |
| Kerne pro Hafen | 4 |
| Anzahl der Häfen | Vierfach |
| PCB | Keine PCB |
| Paket | SMT |
| Verpackungshöhe (Zoll) | 0.225 oder andere |
| Verpackungshöhe (mm) | 5.715 oder andere |
| Packungslänge (Zoll) | 1.12 oder andere |
| Packungslänge (mm) | 28.448 oder andere |
| Packungsbreite (Zoll) | 0.63 oder andere |
| Packungsbreite (mm) | 16.002 oder andere |
| RoHS-konform | Einheit für die Bereitstellung von Daten |
| Geschwindigkeit | 10/100/1000BASE-TX |
| Temperatur | 0 bis 70/-40 bis +85 |
| Umdreht Ratio RX | 1CT:1CT |
| Dreht Verhältnis TX | 1CT:1CT |
1. Dreht Verhältnis50KHz, 0,5V
Chipseite: Linienseite=1CT: 1CT+_2%
2. Induktivität ((Ls) 100KHz, 0,1V, 12mA Gleichspannungsverzögerung:
Chipseite: 350 uH Min.
3Eintrittsverlust zwischen 1 und 100 MHz: -1,4 dB Max.
4Rücklaufverlust 1-30 MHz: -16 dB Min.
40 MHz: -14,4 dB Min.
50 MHz: -13,1 dB Min.
60 bis 80 MHz: -12 dB Min.
100 MHz: -10 dB Min.
5Differenz zur Ablehnung des normalen Modus:
30 MHz: -45 dB Min.
60 MHz: -40 dB Min.
100 MHz: -35 dB Min.
6Übertragung 30 MHz: -40 dB Min.
60 MHz: -35 dB Min.
100 MHz: -30 dB Min.
7- Hochgeschwindigkeit: 1500 Vrms Min
