Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: SMST-1666/HX2260NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikationen: |
HX2260NL |
Spezifikationen1: |
SMST-1666 |
Geschwindigkeit: |
10/100 Basis-T |
Anzahl der Ports: |
einzel |
Anwendung: |
Ethernet-Verbindung ((NoN PoE) |
Temperatur: |
- 40℃ ZU + 85℃ |
Hallo-Topf: |
1500 Vrms |
OCL: |
Minute 350uh |
Archivi Disponibil: |
PDF/3D/ISG/STP/STEP/STAUSHEET |
Spezifikationen: |
HX2260NL |
Spezifikationen1: |
SMST-1666 |
Geschwindigkeit: |
10/100 Basis-T |
Anzahl der Ports: |
einzel |
Anwendung: |
Ethernet-Verbindung ((NoN PoE) |
Temperatur: |
- 40℃ ZU + 85℃ |
Hallo-Topf: |
1500 Vrms |
OCL: |
Minute 350uh |
Archivi Disponibil: |
PDF/3D/ISG/STP/STEP/STAUSHEET |

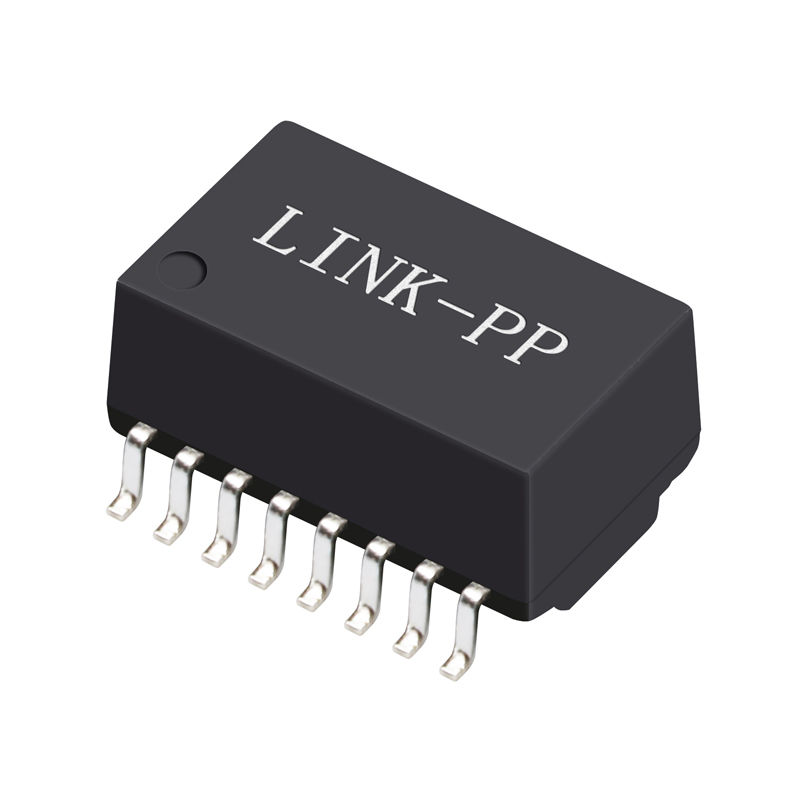

Ein Port Lan Transformer, 10/100 BASE-TX Magnetikmodule
1.Rj45 Einzelanschluss-Lan-Transformator
2.Koli-Struktur: Toroidal
3.100-Basis-t-Transformator
4.SMD, 16 Pins
10 / 100 BASE-TX Single-Port-LAN-Transformator mit 16 Pins
Beschreibung:
Ein-Port-Magnetische Transformatoren mit 100 Base-t-Ethernet
| Anwendung | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | - Ja, das ist es. |
| Kommentar | RoHS-konforme LPXXXXNL |
| Konfiguration RX | T, C |
| Konfiguration TX | T, C |
| Bauwesen | Übertragungsform |
| Kerne pro Hafen | 4 |
| Anzahl der Häfen | Einzigartig |
| PCB | Keine PCB |
| Paket | SMT |
| Verpackungshöhe (Zoll) | 0.225 oder andere |
| Verpackungshöhe (mm) | 5.715 oder andere |
| Packungslänge (Zoll) | 1.12 oder andere |
| Packungslänge (mm) | 28.448 oder andere |
| Packungsbreite (Zoll) | 0.63 oder andere |
| Packungsbreite (mm) | 16.002 oder andere |
| RoHS-konform | Einheit für die Bereitstellung von Daten |
| Geschwindigkeit | 10/100/1000BASE-TX |
| Temperatur | 0 bis 70/-40 bis +85 |
| Umdreht Ratio RX | 1CT:1CT |
| Dreht Verhältnis TX | 1CT:1CT |
| Hauptscheine | LP1198NL usw. |
Elektrische Spezifikationen:
1. Dreht Verhältnis50KHz, 0,5V
Chipseite: Linienseite=1CT: 1CT+_2%
2. Induktivität ((Ls) 100KHz, 0,1V, 12mA Gleichspannungsverzerrung:
Chipseite: 350 uH Min.
3Eintrittsverlust zwischen 1 und 100 MHz: -1,4 dB Max.
4Rücklaufverlust 1-30 MHz: -16 dB Min.
40 MHz: -14,4 dB Min.
50 MHz: -13,1 dB Min.
60 bis 80 MHz: -12 dB Min.
100 MHz: -10 dB Min.
5Differenz zur Ablehnung des normalen Modus:
30 MHz: -45 dB Min.
60 MHz: -40 dB Min.
100 MHz: -35 dB Min.
6Übertragung 30 MHz: -40 dB Min.
60 MHz: -35 dB Min.
100 MHz: -30 dB Min.
7- Hochgeschwindigkeit: 1500 Vrms Min
Anwendungen
Für Netzwerk- und Kommunikationsgeräte wie HUB, PC-Karte, Switch, Router, PC-Hauptbrett, SDH, PDH, IP-Telefon, xDSL-Modem verwendet
Wettbewerbsvorteil
| HX2260NL Ein-Port-Lan-Transformator, 10/100 BASE-TX Magnetikmodule SMST-1666 | |||
|---|---|---|---|
| 16PT8515-4 LF | G4P109N-C LF | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | NA0068 LF |
| 16PT8520RX LF | G4P109NM-A | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | NA0069 LF |
| 16PT8520RX LF | HX2260NL | 24HSS1041-2 HF | NA0069R LF |
| 12PS1142X LF | G4P109NY-2 LF | 24HSS1041A-2 HF | NH15 LF |
| 12PS6121A LF | G4P109R LF | 24HSS1041AM-21 HF | HX2260NL |
| 12PS6121C LF | G4P109RNY LF | 24HSS1041AX-2 HF | NS0013A LF |
| 12PS6121CX LF | HX2260NL | HX2260NL | NS0013B LF |
| 12PS6121UX LF | G4P209N-1 LF | 24HSS1041E-2 HF | Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. |
| 12PH21A LF | G4P209NS-1 LF | 24HSS1041E-2 HF | NS0013C LF |
| 12ST1112 LF | G4P209NS-2 LF | 24HSS1041Y-2 HF | NS0013X LF |
| 16ST1086 HF | G4P209NSS LF | HX2260NL | NS0068 LF |
| 16ST8510 HF | G4P209NSS-L LF | 24HSS1041M-2 HF | NS0068A LF |
| 16ST8515 HF | G4P209NY LF | 24HSS1041RM-2 HF | NS0068B LF |
| 16ST8515-4 HF | G4P209NY-1 LF | 24HSS1041RZ-2 HF | NS0068C LF |
