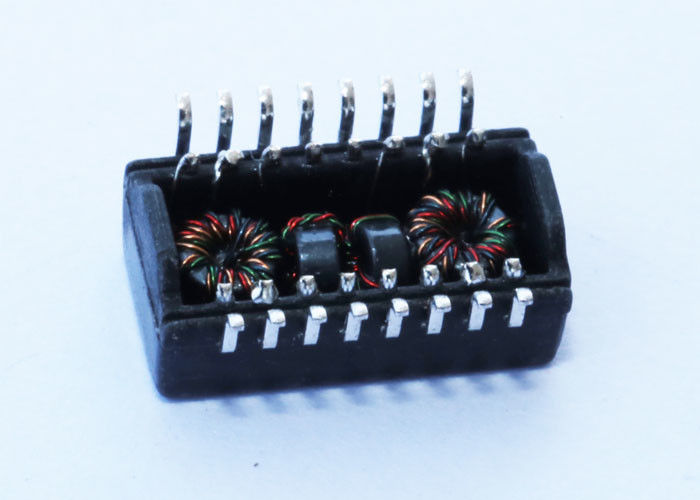

25TB-2016S3NL LAN-Transformator mit niedrigem Einsetzverlust für PDH-Netzwerk

25TB-2016S3NL LAN-Transformator Schlüsselmerkmale:

• Unterstützt Datenübertragungsraten von 10/100 Mbps.
• Hohe Leistung und Zuverlässigkeit von Netzwerk- und Kommunikationsgeräten.
• Oberflächenmontage für eine einfache PCB-Integration.
• Funktioniert stabil von 0°C bis +70°C.
• Einporttransformator.
• Nicht PoE (Power over Ethernet) kompatibel.
• Compact Design ermöglicht flexible Entwurfslayouts.
• Er entspricht den Industriestandards für Ethernet- und Netzwerklösungen.

Elektrische Spezifikationen ((25°C)

1. Dreht Verhältnis 50KHz, 0,5V

Chipseite: Linieseite = 1CT: 1CT±2%

2. Induktivität ((Ls) 100KHz, 0,1V, 12mA Gleichspannungsverzögerung:

Chipseite: 350 uH Min.

3. Einsetzungsverlust

1-100MHz: -1,4 dB max.

4. Rückkehr Verlust

            1-30 MHz: -16 dB Min.

40 MHz: -14,4 dB Min.

50 MHz: -13,1 dB Min.

60 bis 80 MHz: -12 dB Min.

100 MHz: -10 dB Min.

5Differenz zur Ablehnung des normalen Modus:

30 MHz: -45 dB Min.

60 MHz: -40 dB Min.

100 MHz: -35 dB Min.

6Übertragung:

30 MHz: -40 dB Min.

60 MHz: -35 dB Min.

100 MHz: -30 dB Min.

7- Hochgeschwindigkeit: 1500 Vrms Min

Anwendungen:

Der LINK-PP Magnetics 25TB-2016S3NL-Transformator eignet sich ideal für den Einsatz in einer Vielzahl von Netzwerk- und Kommunikationsgeräten, darunter:

• HUBs: Verbessert die Datenübertragung zwischen Netzwerkgeräten.
• PC-Karten: Verbessert die Ethernet-Konnektivität in PCs.
• Switches: Sorgt für eine zuverlässige Datenvermittlung in Netzwerkswitches.
• Router: Unterstützt ein nahtloses Internet- und Netzwerkverkehrsmanagement.
• PC-Hauptplatten: Bietet Ethernet-Funktionalität für Motherboard-Designs.
• SDH/PDH-Ausrüstung: Erleichtert die Datenübertragung in synchronen digitalen Hierarchie- und plesiochronen digitalen Hierarchie-Netzwerken.
• IP-Telefone: Sorgt für eine klare Kommunikation in Voice-over-IP-Anwendungen.
• xDSL-Modems: Optimiert die Datenübertragung in Breitbandmodems für Internetverbindungen.
