Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: HF 24SH10410
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Teilenummer: |
HF 24SH10410 |
Kreuz PN: |
LP5004NL |
Verpackung: |
SMD |
Kerne pro Hafen: |
8 |
Temperatur: |
0 bis 70 |
Anwendung: |
Lan-Ethernet (nicht PoE) |
Teilenummer: |
HF 24SH10410 |
Kreuz PN: |
LP5004NL |
Verpackung: |
SMD |
Kerne pro Hafen: |
8 |
Temperatur: |
0 bis 70 |
Anwendung: |
Lan-Ethernet (nicht PoE) |

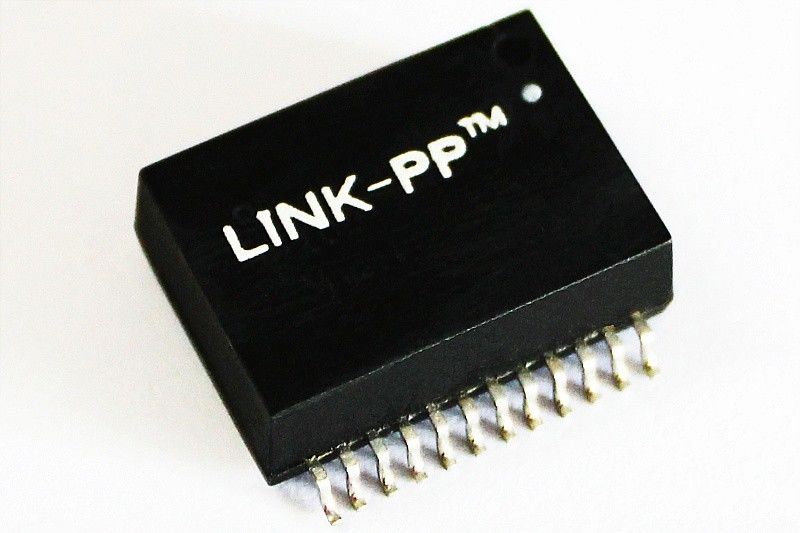

1. Einzelner Hafen Lan-Transformator
2. ColiStructure: Toroidal
3. Transformator 1000base-t
4. SMD, 24 Stifte
10 / 100/1000BASE-TX sondern Hafen Lan-Transformator mit 24 Stiften aus
MAGNETISCHE TRANSFORMATOREN einzelner Hafen-Gigabit Ethernets
| Anwendung | Lan-ETHERNET (NICHT PoE) |
| AutomDX | JA |
| Kommentar | RoHS konformes LP5004NL |
| Konfiguration RX | T, C |
| Konfiguration TX | T, C |
| Bau | SPRITZPRESSEN |
| Kerne pro Hafen | 8 |
| Zahl von Häfen | EINZELN |
| PWB | KEIN PWB |
| Paket | SMD |
| Paket-Höhe (Zoll) | 0,260 oder anderes |
| Paket-Höhe (Millimeter) | 6,60 oder anderes |
| Paket-Länge (Zoll) | 0,697 oder anderes |
| Paket-Länge (Millimeter) | 17,70 oder anderes |
| Paket-Breite (Zoll) | 0,65 oder anderes |
| Paket-Breite (Millimeter) | 16,51 oder anderes |
| RoHS konform | YES-RoHS-6 |
| Geschwindigkeit | 10/100/1000BASE-TX |
| Temperatur | 0 BIS 70 |
| Drehungs-Verhältnis RX | 1CT: 1CT |
| Drehungs-Verhältnis TX | 1CT: 1CT |
| Haupt-P/N | LP5004NL, usw. |
Elektrische Spezifikationen (25):
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückhol-Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: Minute 1500Vrms
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
