Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: TG110-LC50N2RL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Technische Daten: |
TG110-LC50N2RL |
LINK-PP P/N: |
LP1183NL |
Zahl von Häfen: |
Single |
Ethernet: |
10/100 Basis-t |
Anwendung: |
Lan-Ethernet |
Geheimnummer: |
16 |
Temperatur: |
0℃ zu + 70℃ |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Technische Daten: |
TG110-LC50N2RL |
LINK-PP P/N: |
LP1183NL |
Zahl von Häfen: |
Single |
Ethernet: |
10/100 Basis-t |
Anwendung: |
Lan-Ethernet |
Geheimnummer: |
16 |
Temperatur: |
0℃ zu + 70℃ |
Archivi-disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Schnelle Details

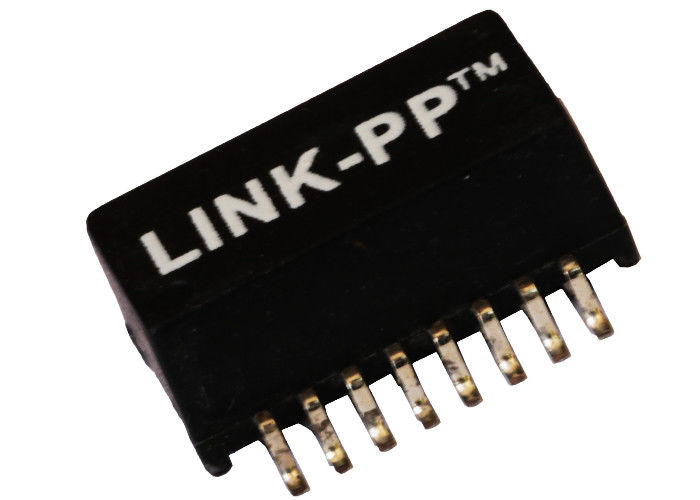

Hafen 1.Single Lan-Transformator
2.ColiStructure: Toroidal
Transformator 3.100base-t
4.SMD, 16 Stifte
10 / 100 BASE-TX sondern Hafen Lan-Transformator mit 16 Stiften aus
Beschreibung:
Einzelnes Basis--tethernet-magnetische Transformatoren des Hafen-100
| Anwendung | Lan-ETHERNET (PoE&NON PoE) |
| AutomDX | JA |
| Kommentar | RoHS konformes TG110-LC50N2RL==> LP1183NL |
| Konfiguration RX | T, C |
| Konfiguration TX | T, C |
| Bau | SPRITZPRESSEN |
| Kerne pro Hafen | 4 |
| Zahl von Häfen | Einzeln |
| PWB | KEIN PWB |
| Paket | SMT |
| Paket-Höhe (Zoll) | 0,225 oder anderes |
| Paket-Höhe (Millimeter) | 5,715 oder anderes |
| Paket-Länge (Zoll) | 1,12 oder anderes |
| Paket-Länge (Millimeter) | 28,448 oder anderes |
| Paket-Breite (Zoll) | 0,63 oder anderes |
| Paket-Breite (Millimeter) | 16,002 oder anderes |
| RoHS konform | YES-RoHS-6 |
| Geschwindigkeit | 10/100/1000BASE-TX |
| Temperatur | 0 BIS 70/-40 bis +85 |
| Drehungs-Verhältnis RX | 1CT: 1CT |
| Drehungs-Verhältnis TX | 1CT: 1CT |
| Haupt-P/N | LP1183NL, usw. |
Elektrische Spezifikationen (25):
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückhol-Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: Minute 1500Vrms
Anwendungen:
Vernetzungs- und Kommunikationsausrüstungen wie NABE, Gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem.
Wettbewerbsvorteil:
☛ Designer und Hersteller für 18 Jahre.
☛ 2500 Arbeiten, 4 Anlagen
☛ bestimmt Durchlauf-PlattfischNetzwerkanalysator
☛ Vorrat oder 4 Wochen.
☛ flexibler Entwurf entsprechend den erforderlichen Informationen der Kunden ohne irgendeine exral Gebühr.
| Magnetischer Lan-Transformator, 1 Hafen-Ethernet-Karte TG110-LC50N2RL 10/100Base-TX | |||
|---|---|---|---|
| TG110-LC50N2RL | GP5609RS LF | 24HST1041A-3 LF | VP8019ZM HF |
| TS8121CXM HF | GP5609S LF | 40SS10002M HF | HF VP2009 |
| HF TS8142 | GP5609S-2 LF | G2PS109BN LF | VP2009M HF |
| HF TS847 | TG110-LC50N2RL | 40ST10002-1 LF | VP1197 LF |
| TST1284 LF | GP5829 LF | G2PS109N-A LF | TG110-LC50N2RL |
| TST1284A LF | GP5829NY LF | HF GS5007 | VP4015 LF |
| TST1284A-1 LF | GP5829R LF | HF GS5008 | TS8019M HF |
| TST1284C LF | GU5829 LF | HF GS5008M1 | HF TS8019 |
| TST1284R LF | TG110-LC50N2RL | TG110-LC50N2RL | VP2005A LF |
| TST1284-V LF | HG5210 LF | GST5007 LF | VP2006A LF |
| 20PT1021A LF | LGP5409 LF | GST5009 LF | VP2006B LF |
| 20PT1021FX1 LF | PG4P109 LF | GST5009-1 LF | VP2006Z LF |
| 20PT1021IX1 LF | PG4P109N LF | GS5012 LF | TG110-LC50N2RL |
| 20PT1021IZ LF | PG4P209 LF | GS5012M1 LF | VP2009 LF |
| 20PT1021SX1 LF | PG4P209N LF | GS5014 LF | VP2014 LF |
| 20PT1021SX1 LF | PG4P209RZN LF | GS5014-1 LF | VP2017 LF |
| 20PT1024X1 LF | PG4P216N LF | GS5014B LF | HF VP8019 |
