Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: TG110-S055N2RL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikation: |
TG110-S055N2RL |
LINK-PP P/N: |
LP1102NL |
Geschwindigkeit: |
10/100 Basis-t |
Zahl von Häfen: |
einzeln |
Anwendung: |
SMD |
Geheimnummer: |
16 |
Temperatur: |
0℃ ZU + 70℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Spezifikation: |
TG110-S055N2RL |
LINK-PP P/N: |
LP1102NL |
Geschwindigkeit: |
10/100 Basis-t |
Zahl von Häfen: |
einzeln |
Anwendung: |
SMD |
Geheimnummer: |
16 |
Temperatur: |
0℃ ZU + 70℃ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |

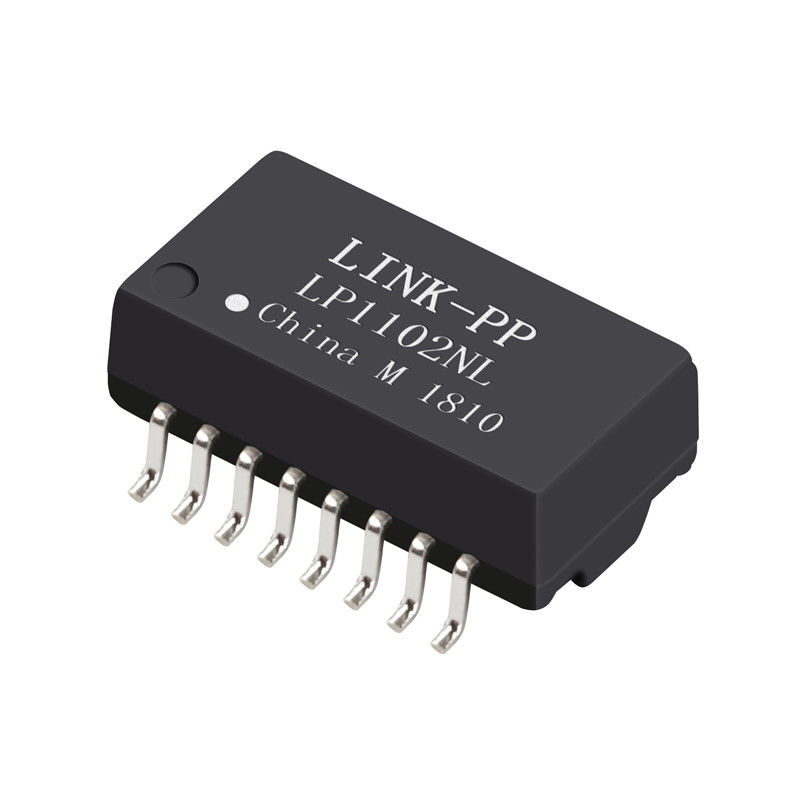

1.Single Hafen Lan Transformer
2.ColiStructure: Toroidal
Transformator 3.100base-t
4.SMD, 16 Stifte
10 / 100 BASE-TX einzelnes Port-Lan Transformer With 16 Stifte
Beschreibung:
Einzelne Port100 Basis-t ETHERNET-MAGNETISCHE TRANSFORMATOREN
| Anwendung | Lan-ETHERNET (PoE&NON PoE) |
| AutomDX | JA |
| Kommentar | RoHS konformes LPXXXXNL |
| Konfiguration RX | T, C |
| Konfiguration TX | T, C |
| Bau | SPRITZPRESSEN |
| Kerne pro Hafen | 4 |
| Zahl von Häfen | Einzeln |
| PWB | KEIN PWB |
| Paket | SMT |
| Paket-Höhe (Zoll) | 0,225 oder anderes |
| Paket-Höhe (Millimeter) | 5,715 oder anderes |
| Paket-Länge (Zoll) | 1,12 oder anderes |
| Paket-Länge (Millimeter) | 28,448 oder anderes |
| Paket-Breite (Zoll) | 0,63 oder anderes |
| Paket-Breite (Millimeter) | 16,002 oder anderes |
| RoHS konform | YES-RoHS-6 |
| Geschwindigkeit | 10/100/1000BASE-TX |
| Temperatur | 0 BIS 70/-40 bis +85 |
| Dreht Verhältnis RX | 1CT: 1CT |
| Dreht Verhältnis TX | 1CT: 1CT |
| Haupt-P/N | LP1102NL, usw. |
Elektrische Spezifikationen (25):
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückkehr Loss1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Crosstalk30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: Minute 1500Vrms
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
Wettbewerbsvorteil:
16 Jahre Produktionserfahrung,
Personal 2600,
100% Test
Flexible Lieferfrist
