Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO
Modellnummer: HF-81606T
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.06-$3.2
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 3KK/Month
Spezifikationen: |
HF-81606T |
Anwendung: |
Lan Ethernet (nicht PoE) |
Paket: |
SMD |
Geheimnummer: |
16 |
Temperatur: |
- 40℃ ZU + 85℃ |
Kerne pro Hafen: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Spezifikationen: |
HF-81606T |
Anwendung: |
Lan Ethernet (nicht PoE) |
Paket: |
SMD |
Geheimnummer: |
16 |
Temperatur: |
- 40℃ ZU + 85℃ |
Kerne pro Hafen: |
4 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |

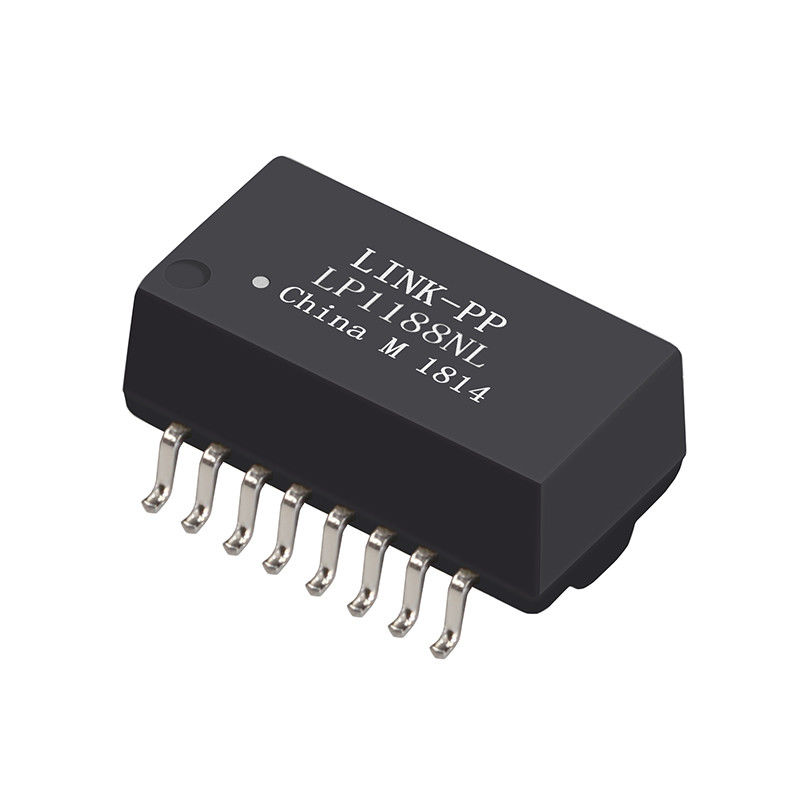

10/100BASE-TX einzelner Portmagnetics HF-81606 T
| Anwendung | Lan-ETHERNET (PoE&NON PoE) |
| AutomDX | JA |
| Kommentar | RoHS konformes LP1188NL |
| Konfiguration RX | T, C |
| Konfiguration TX | T, C |
| Bau | SPRITZPRESSEN |
| Kerne pro Hafen | 4 |
| Zahl von Häfen | Einzelner Hafen |
| PWB | KEIN PWB |
| Paket | SMT |
| Paket-Höhe (Zoll) | 0,225 oder anderes |
| Paket-Höhe (Millimeter) | 5,715 oder anderes |
| Paket-Länge (Zoll) | 1,12 oder anderes |
| Paket-Länge (Millimeter) | 28,448 oder anderes |
| Paket-Breite (Zoll) | 0,63 oder anderes |
| Paket-Breite (Millimeter) | 16,002 oder anderes |
| RoHS konform | YES-RoHS-6 |
| Geschwindigkeit | 10/100/1000BASE-TX |
| Temperatur | 0 BIS 70/-40 bis +85 |
| Dreht Verhältnis RX | 1CT: 1CT |
| Dreht Verhältnis TX | 1CT: 1CT |
| Haupt-P/N | LP1188NL, usw. |
HF-81606T elektrische Spezifikationen (25)
1. Drehungen Ratio50KHz, 0.5V
Chipseite: Linie side=1CT: 1CT+_2%
2. Induktanz (Ls) 100KHz, 0.1V, Neigung DC-12mA:
Chipseite: Minute 350uH
3. Einfügung Loss1-100MHz: -1.4dB maximal
4. Rückflussdämpfung:
1-30MHz: -16dB Minute
40MHz: -14.4dB Minute
50MHz: -13.1dB Minute
60-80MHz: -12dB Minute
100MHz: -10dB Minute
5. Differenzial zur Gleichtakt-Ablehnung:
30MHz: -45dB Minute
60MHz: -40dB Minute
100MHz: -35dB Minute
6. Übersprechen
30MHz: -40dB Minute
60MHz: -35dB Minute
100MHz: -30dB Minute
7. Hallo-Topf: Minute 1500Vrms
Anwendungen:
Verwendet für Vernetzungs- und Kommunikationsausrüstungen wie NABE, gedruckte Schaltkarte, Schalter, Router, PC Mainboard, HAVW, PDH, IP-Telefon, xDSL-Modem
Wettbewerbsvorteil:
16 Jahre Produktionserfahrung,
Personal 2600,
100% Test
Flexible Lieferfrist
