Produkt-Details
Herkunftsort: Guangdong, China
Markenname: LINK-PP
Zertifizierung: UL,RoHS,Reach,ISO

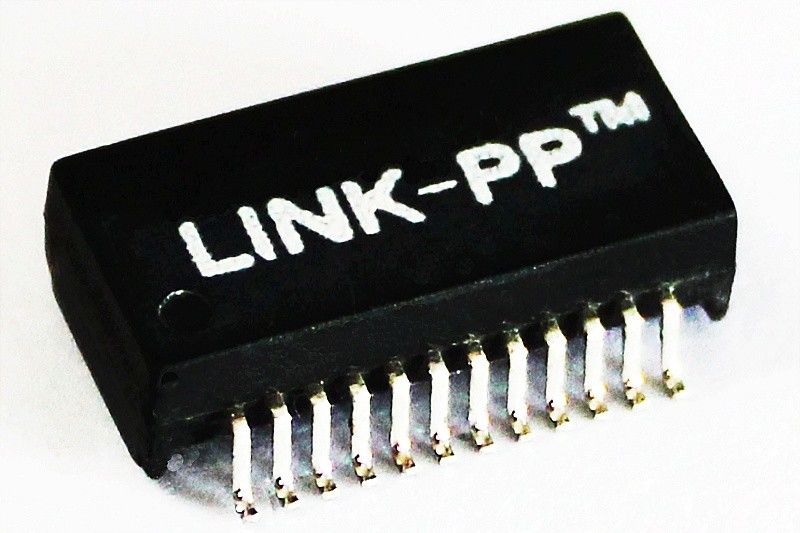

Modellnummer: H6101NL
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 400/2000/10K/25K
Preis: $0.09-$2.0
Verpackung Informationen: T&R
Lieferzeit: Auf Lager
Zahlungsbedingungen: TT, Tage NET30/60/90
Versorgungsmaterial-Fähigkeit: 5KK/Monat
Anzahl der Häfen: |
Zweifach |
Paket: |
SMT |
POE-BEWERTUNG: |
4 Paar PoE 60w |
Geschwindigkeit: |
1000Base-T |
Bauwesen: |
Öffnen Sie den Rahmen |
Rohs-konform: |
Einheit für die Bereitstellung von Daten |
Anzahl der Häfen: |
Zweifach |
Paket: |
SMT |
POE-BEWERTUNG: |
4 Paar PoE 60w |
Geschwindigkeit: |
1000Base-T |
Bauwesen: |
Öffnen Sie den Rahmen |
Rohs-konform: |
Einheit für die Bereitstellung von Daten |
| Reihe | LAN 10/100/1000 Basis-T |
|
Anwendung |
LAN ETHERNET ((PoE+) |
|
AutomDX |
- Ja, das ist es. |
|
Konfiguration RX |
T, C |
|
Konfiguration TX |
T, C |
|
Bauwesen |
Öffnen Sie den Rahmen |
|
Anzahl der Häfen |
Zweifach |
|
Paket |
SMT |
|
Packungshöhe |
7.24 mm |
|
Packungslänge |
27.81 mm |
|
Packungsbreite |
15.24 mm |
|
RoHS-konform |
Einheit für die Bereitstellung von Daten |
|
Geschwindigkeit |
10/100/1000BASE-TX |
|
Temperatur |
-40 bis +85°C |
| Induktivität | 120 μH, 350 μH |
| Isolationsspannung (V) | 1500 VAC |
| Frequenzbereich | 1 MHz bis 125 MHz |
H6101NL Abmessungen:
Gigabit-Ethernet-Magneten sind wesentliche Komponenten in verschiedenen Netzwerk- und Kommunikationsgeräten. Sie werden häufig in HUBs, PC-Karten, Switches, Routern und PC-Motherboards verwendet.Diese Transformatoren sind Bestandteil der Hochgeschwindigkeitsdatenübertragung in SDH- und PDH-SystemenDiese Funktionen sind von entscheidender Bedeutung für eine zuverlässige und effiziente Datenkommunikation zwischen diesen Geräten und bilden damit einen Eckpfeiler der modernen Netzwerkinfrastruktur.
1. Dreht Verhältnis
Pri: Sec=1CT: 1CT
2- Das ist nicht wahr.350uH Min @100KHz, 100mV, 18mADC Bias
3. Einsetzungsverlust
0.1MHz: -1,1 dB Max.
100 MHz: -1.0dB Max
125 MHz: -2.0dB Max
4. Rückkehr Verlust
30 MHz: -18 dB Min.
60 MHz: -12dB Min
80 MHz: -12dB Min
100 MHz: -10dB Min
5Übertragung.
30 MHz: -43 dB Min.
60 MHz: -37dB Min
100 MHz: -33dB Min
7- Hochgeschwindigkeit: 1500 Vrms Min
8Betriebstemperatur: -40 °C - +85 °C°C
